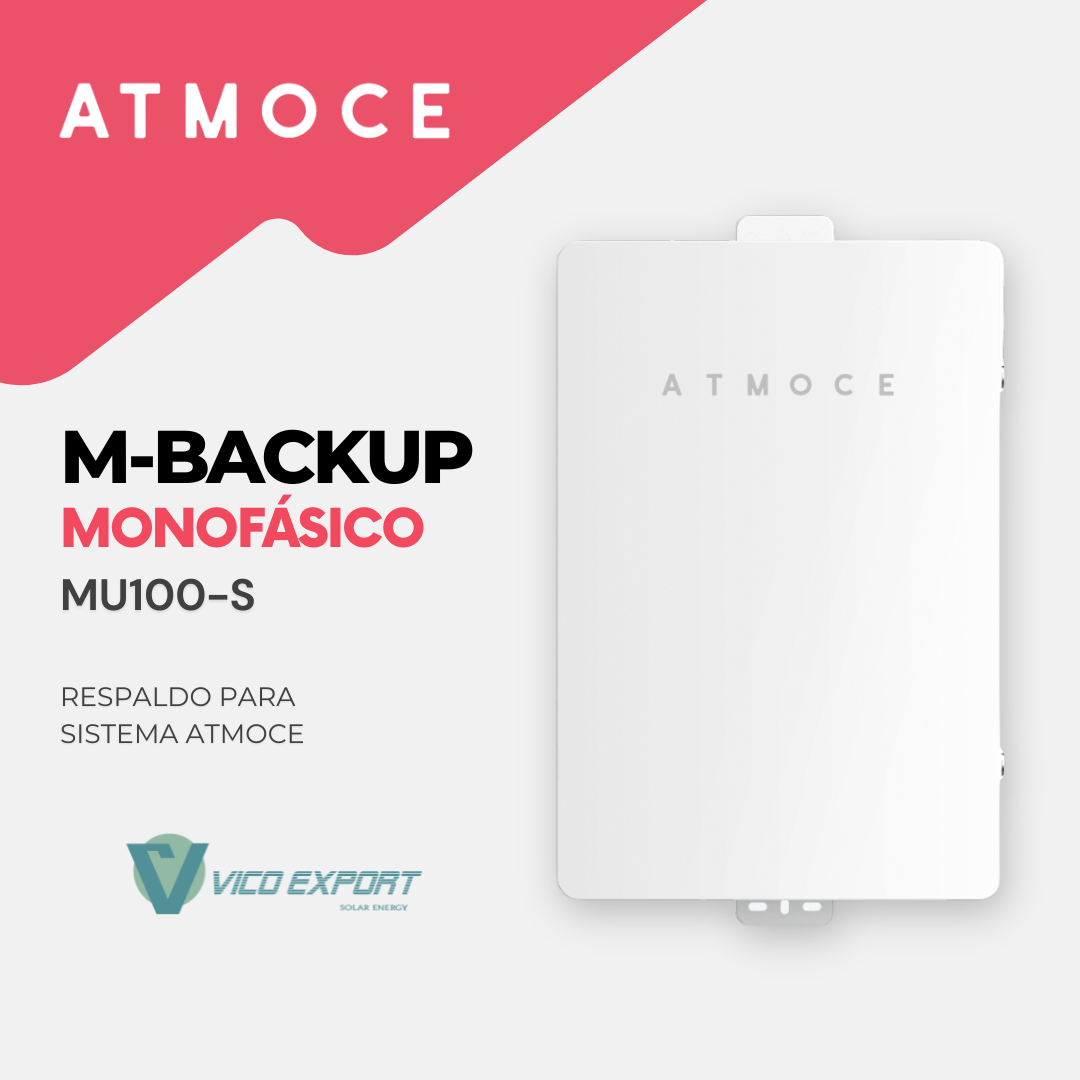

Backup monofásico ATMOCE M-Backup MU100-S para sistema M-ELV
El ATMOCE M-Backup MU100-S es la unidad de respaldo diseñada para instalaciones monofásicas con sistemas de almacenamiento ATMOCE. Se integra en la instalación para gestionar la conexión entre la red eléctrica, las cargas y el sistema de almacenamiento, permitiendo configurar una solución de backup dentro del ecosistema ATMOCE.
El modelo MU100-S está preparado para redes monofásicas de 220, 230 o 240 V AC e incorpora las protecciones necesarias para la carga, la conexión a red y el panel de distribución. Su carcasa IP65, sus comunicaciones CAN y RS485 y su funcionamiento por convección natural facilitan su integración en instalaciones fotovoltaicas residenciales y profesionales.
Componente del sistema ATMOCE M-ELV
El M-Backup MU100-S es el modelo destinado a configuraciones monofásicas. Para instalaciones trifásicas, ATMOCE dispone del modelo M-Backup MU100-T.
Características principales del M-Backup MU100-S
Backup monofásico
Diseñado específicamente para instalaciones con configuración de red monofásica dentro del sistema ATMOCE.
220 / 230 / 240 V AC
Compatible con las principales tensiones nominales utilizadas en instalaciones eléctricas monofásicas.
Protecciones integradas
Incorpora disyuntores independientes para carga, red eléctrica y panel de distribución.
Protección IP65
Carcasa preparada para instalación exterior con grado de protección ambiental IP65.
Comunicación integrada
Dispone de comunicación CAN, RS485 y entradas y salidas digitales DI y DO.
Funcionamiento silencioso
Refrigeración mediante convección natural y nivel de ruido inferior a 25 dB.
Qué incluye el ATMOCE M-Backup MU100-S
El equipo integra los elementos de protección necesarios para la gestión de las principales conexiones eléctricas de la instalación:
| Elemento | Configuración |
|---|---|
| Combinador / disyuntor de carga | 1 unidad · 63 A · 2 polos |
| Disyuntor de red | 1 unidad · 80 A · 2 polos |
| Disyuntor de derivación | 1 unidad · 80 A · 2 polos |
Especificaciones técnicas del ATMOCE MU100-S
| Especificación | MU100-S |
|---|---|
| Configuración de red | Monofásica |
| Tensión nominal | 220 / 230 / 240 V AC |
| Rango de tensión operativa L-N | 176 – 276 V |
| Frecuencia nominal | 50 / 60 Hz |
| Rango de frecuencia extendido | 45 – 65 Hz |
| Corriente máxima de carga | 63 A |
| Corriente máxima de red | 80 A |
| Corriente máxima del panel de distribución | 80 A |
| Categoría de sobretensión | III |
| Nivel de ruido | <25 dB |
| Altitud máxima | 3.000 m |
| Clase de protección | II |
| Grado de contaminación | III |
| Dimensiones | 460 × 390 × 125 mm |
| Peso | 3,6 kg |
| Temperatura ambiente | −30 a +50 °C |
| Refrigeración | Convección natural |
| Protección de la carcasa | Exterior · IP65 |
| Sección del cable de potencia | 16 – 25 mm² |
| Sección del cable de comunicación | 0,25 – 0,75 mm² |
| Comunicación | CAN · RS485 · DI · DO |
Protección y condiciones de instalación
El M-Backup MU100-S cuenta con clase de protección II, categoría de sobretensión III y grado de contaminación III.
La carcasa dispone de clasificación IP65 para exterior y el equipo puede trabajar en un rango de temperatura ambiente de −30 °C a +50 °C y hasta 3.000 m de altitud.
Comunicación e integración
El equipo dispone de interfaces CAN, RS485, DI y DO, permitiendo su comunicación e integración con los componentes compatibles del sistema ATMOCE.
Normativas y cumplimiento
Seguridad: IEC 61439-1/-2.
Compatibilidad electromagnética (EMC): IEC 61000-6-1/-2/-3/-4.
M-Backup ATMOCE monofásico para profesionales
En Vico Export te ayudamos a seleccionar los componentes necesarios para incorporar respaldo en instalaciones monofásicas. Puedes consultarnos para confirmar la compatibilidad, la configuración del sistema y los equipos necesarios para tu proyecto.
