Descripción

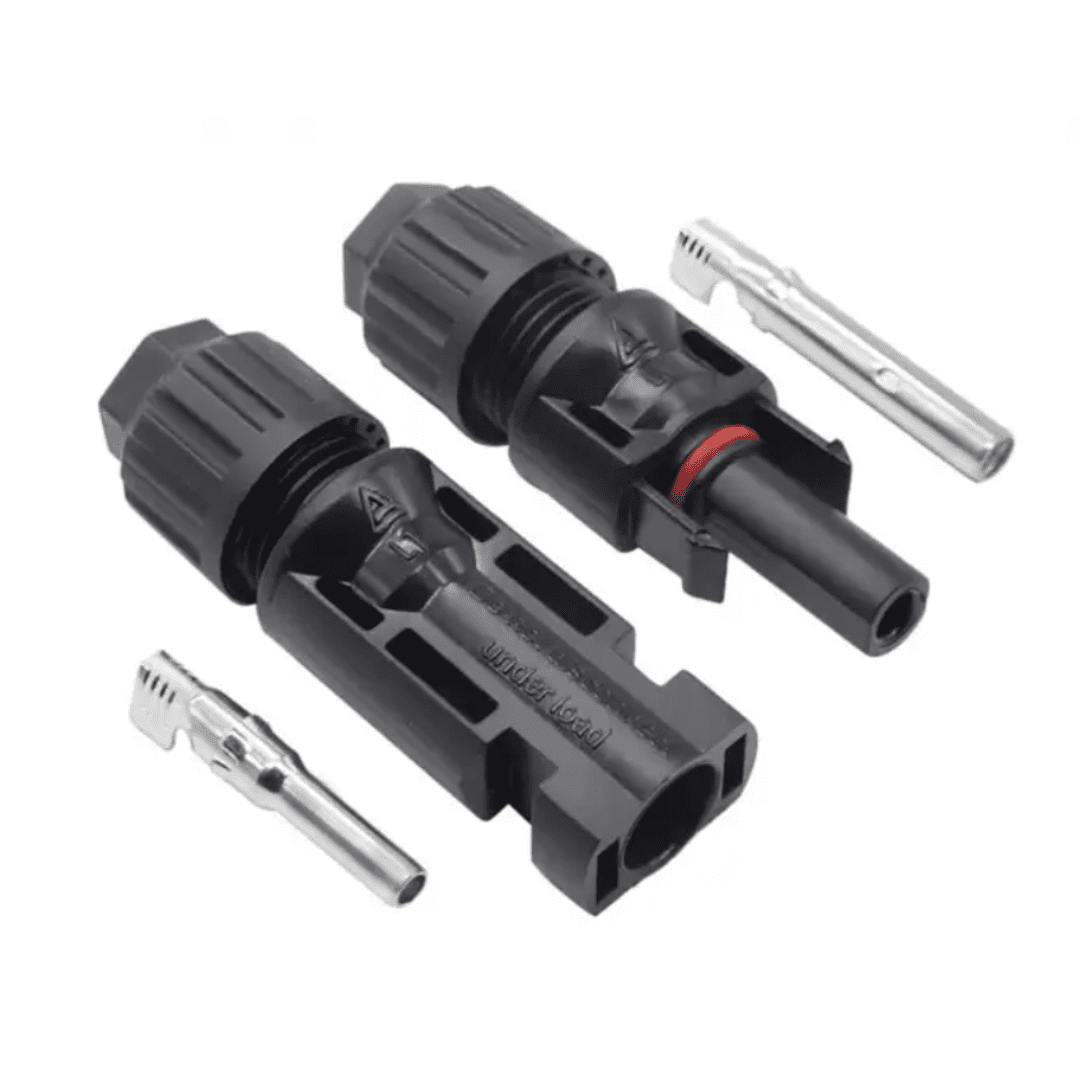

Conectores MC4 (Macho y Hembra)
Los conectores MC4 son el estándar en la industria solar para conectar de forma segura y eficiente los módulos fotovoltaicos.
- Conector MC4 Macho (positivo)
- Conector MC4 Hembra (negativo)
Características Principales:
- Compatibilidad universal: Utilizados por la mayoría de fabricantes de paneles solares.
- Conexión segura y estanca: Diseñados para resistir la intemperie y garantizar una transmisión de energía eficiente.
- Fácil instalación: Incorporan vástagos metálicos para crimpar los cables con herramientas específicas.
- Diseño de seguridad: Sistema de bloqueo que impide desconexiones accidentales.
Uso e Instalación: Los módulos fotovoltaicos vienen equipados con conectores MC4 de fábrica. Al realizar una conexión, es fundamental asegurarse de que el cableado sigue el código de color adecuado y que los conectores encajan con sus respectivos polos opuestos.
Para crimpar correctamente los cables:
– Utilizar cable solar de 6 mm² de sección.
– Pelar aproximadamente 1 cm del extremo del cable.
– Insertar el vástago metálico correspondiente y crimpar.
– Encajar el vástago dentro del cuerpo del conector hasta escuchar un clic.
– Enroscar la tapa del conector para sellar y asegurar la conexión.
