Descripción

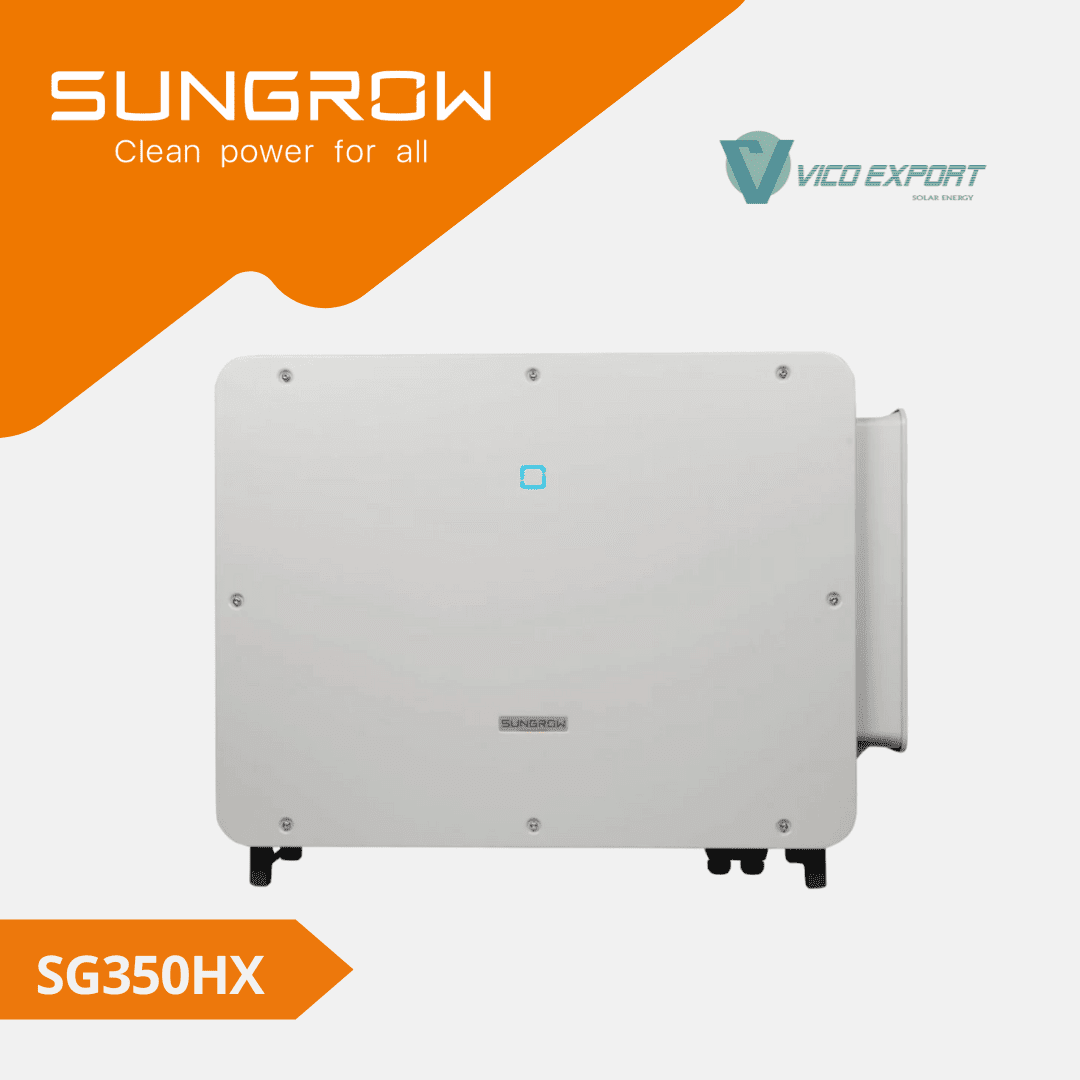

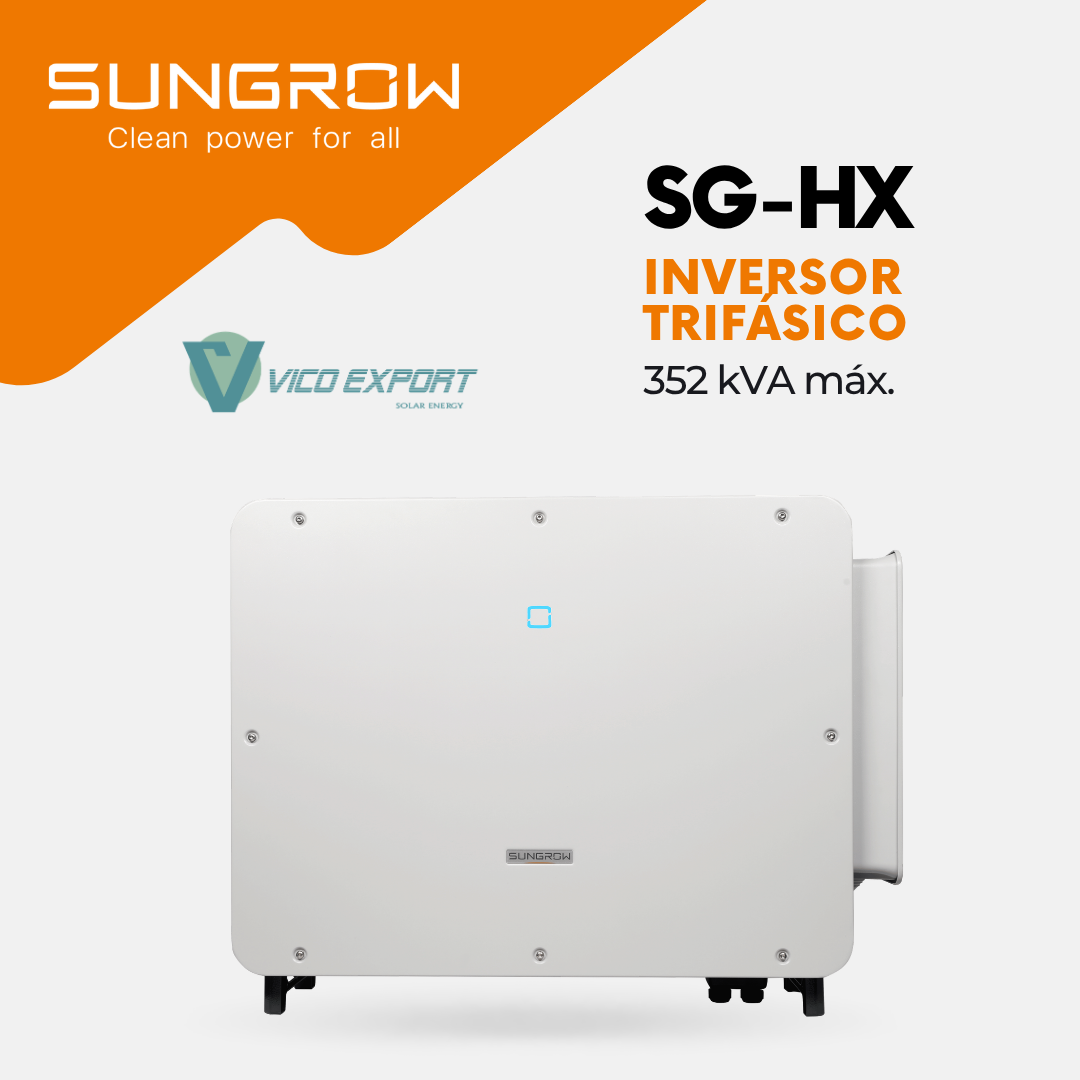

Inversor trifásico Sungrow SG350HX de 350 kW
El Sungrow SG350HX es un inversor string trifásico de conexión a red para plantas fotovoltaicas de gran escala con arquitectura de 1.500 V DC. La configuración indicada en la ficha incorpora 12 seguidores MPPT independientes, con opciones de 14 o 16 MPPT, y dos entradas de strings por seguidor.
Alcanza una eficiencia máxima del 99,02 % y dispone de salida trifásica a 800 V AC. Integra comunicación RS485 y PLC, diagnóstico inteligente de curvas I-V y monitorización del aislamiento AC y DC. Su potencia de salida declarada es de 352 kVA a 30 °C, 320 kVA a 40 °C y 295 kVA a 50 °C.
Características principales
Arquitectura de 1.500 V DC
Inversor para plantas solares de gran escala, con tensión nominal de entrada FV de 1.080 V y salida trifásica a 800 V AC.
12 MPPT, con opciones de 14 o 16
Dos entradas de strings por MPPT. Las prestaciones de corriente dependen de la configuración suministrada.
Eficiencia máxima del 99,02 %
Eficiencia europea del 98,8 % y eficiencia CEC del 98,5 %, conforme a la tabla técnica del fabricante.
Comunicación PLC y diagnóstico I-V
Comunicación por línea eléctrica, diagnóstico de curvas I-V e intercambio de datos con sistemas de seguimiento solar.
Soporte para redes débiles
Funcionamiento con SCR ≥1,16 y tiempo de respuesta de potencia reactiva inferior a 30 ms indicados por el fabricante.
Protección y monitorización del aislamiento
Protección IP66, interruptor DC integrado y monitorización del aislamiento AC/DC en tiempo real durante 24 horas.
Especificaciones técnicas
Datos principales
| Parámetro | SG350HX |
|---|---|
| Potencia de salida AC | 352 kVA a 30 °C / 320 kVA a 40 °C / 295 kVA a 50 °C |
| Tensión nominal de salida AC | 800 V, 3 / PE |
| Tensión máxima de entrada FV | 1.500 V DC |
| Seguidores MPPT independientes | 12; opcionales 14 o 16 |
| Entradas por MPPT | 2 |
| Corriente máxima de entrada FV | 12 × 40 A; opcionales 14 × 30 A o 16 × 30 A |
| Eficiencia máxima / europea / CEC | 99,02 % / 98,8 % / 98,5 % |
| Dimensiones, ancho × alto × fondo | 1.136 × 870 × 361 mm |
| Peso del equipo | ≤116 kg |
La potencia de salida se expresa en kVA conforme a la ficha y varía con la temperatura. Las opciones de 14 o 16 MPPT corresponden a configuraciones de suministro que deben confirmarse para el pedido.
Entrada fotovoltaica y configuraciones MPPT
- Tensión máxima de entrada FV: 1.500 V DC.
- Tensión mínima de entrada FV: 500 V DC.
- Tensión de arranque: 550 V DC.
- Tensión nominal de entrada FV: 1.080 V DC.
- Rango de tensión MPPT: 500–1.500 V DC.
- Configuración de 12 MPPT: corriente máxima de entrada de 40 A por MPPT y 24 entradas en total.
- Configuración opcional de 14 MPPT: corriente máxima de entrada de 30 A por MPPT y 28 entradas en total.
- Configuración opcional de 16 MPPT: corriente máxima de entrada de 30 A por MPPT y 32 entradas en total.
- Número máximo de entradas por MPPT: 2.
- Corriente máxima de cortocircuito DC por MPPT: 60 A.
- Conexión DC: MC4-Evo2, con sección máxima de 6 mm² y opción de 10 mm².
La presentación del fabricante indica 20 A por string, mientras que la tabla diferencia los límites de corriente de las configuraciones de 12, 14 y 16 MPPT. El dimensionamiento debe realizarse con los límites de la configuración suministrada y las instrucciones del fabricante.
Salida AC y conexión a red
- Potencia de salida: 352 kVA a 30 °C, 320 kVA a 40 °C y 295 kVA a 50 °C.
- Corriente máxima de salida AC: 254 A.
- Tensión nominal AC: 800 V.
- Conexión trifásica: 3 / PE, sin neutro.
- Rango de tensión AC: 640–920 V.
- Frecuencia nominal: 50 / 60 Hz.
- Rango de frecuencia: 45–55 Hz a 50 Hz y 55–65 Hz a 60 Hz.
- Distorsión armónica total: inferior al 3 % a potencia nominal.
- Inyección de corriente DC: inferior al 0,5 % de la corriente nominal.
- Factor de potencia a potencia nominal: superior a 0,99.
- Factor de potencia ajustable: de 0,8 adelantado a 0,8 atrasado.
- Conexión AC mediante terminal OT o DT, con sección máxima de 400 mm².
Diagnóstico, comunicaciones y soporte de red
- Comunicación RS485 y PLC.
- Indicadores LED y acceso mediante Bluetooth y aplicación.
- Diagnóstico inteligente de curvas I-V.
- Monitorización de corriente de strings.
- Intercambio de datos con sistemas de seguimiento solar.
- Función de potencia reactiva Q durante la noche.
- LVRT y HVRT.
- Control de potencia activa y reactiva y de rampa de potencia.
- Control Q-U y P-f.
- Funcionamiento en redes débiles con SCR ≥1,16 indicado por el fabricante.
- Tiempo de respuesta de potencia reactiva inferior a 30 ms indicado por el fabricante.
Protecciones y funciones
- Protección frente a conexión inversa DC.
- Protección frente a cortocircuitos AC.
- Protección frente a corrientes de fuga.
- Monitorización de red y fallos a tierra.
- Monitorización del aislamiento AC y DC en tiempo real durante 24 horas.
- Interruptor DC integrado con desconexión automática ante fallos.
- Interruptor AC: no integrado, según ficha.
- Protección frente a sobretensiones de tipo II en DC y AC.
- Función anti-PID y recuperación PID: opcional.
Datos mecánicos y condiciones de funcionamiento
- Dimensiones, ancho × alto × fondo: 1.136 × 870 × 361 mm.
- Peso del equipo: ≤116 kg.
- Topología: sin transformador.
- Grado de protección indicado: IP66 y NEMA 4X.
- Refrigeración inteligente por aire forzado.
- Consumo nocturno: inferior a 6 W.
- Temperatura ambiente de funcionamiento: de −30 a +60 °C.
- Humedad relativa admisible: 0–100 %.
- Altitud máxima: 4.000 m, con reducción de potencia por encima de 3.000 m.
Normativa indicada en la ficha técnica
IEC 62109, IEC 61727, IEC 62116, IEC 60068, IEC 61683, VDE-AR-N 4110:2018, VDE-AR-N 4120:2018, EN 50549-1/2, UNE 206007-1:2013, P.O.12.3, UTE C15-712-1:2013, UL 1741, UL 1741 SA, IEEE 1547, IEEE 1547.1, CSA C22.2 107.1-01-2001, California Rule 21 y UL 1699B.
Sungrow SG350HX para plantas fotovoltaicas de gran escala
El SG350HX combina múltiples seguidores MPPT independientes, salida a 800 V AC y herramientas de diagnóstico para proyectos fotovoltaicos de 1.500 V DC. Sus configuraciones de 12, 14 o 16 MPPT permiten valorar distintas distribuciones del campo solar, respetando las prestaciones de corriente de cada versión.
En Vico Export Solar Energy suministramos inversores Sungrow y material fotovoltaico para ingenierías, instaladores y empresas EPC, con envíos nacionales e internacionales. Consulta disponibilidad, configuración de MPPT y condiciones de suministro para tu proyecto.
Ficha técnica y consultas
Consulta la ficha V16 del SG350HX y confirma la configuración de suministro para el diseño de la instalación.
