Descripción

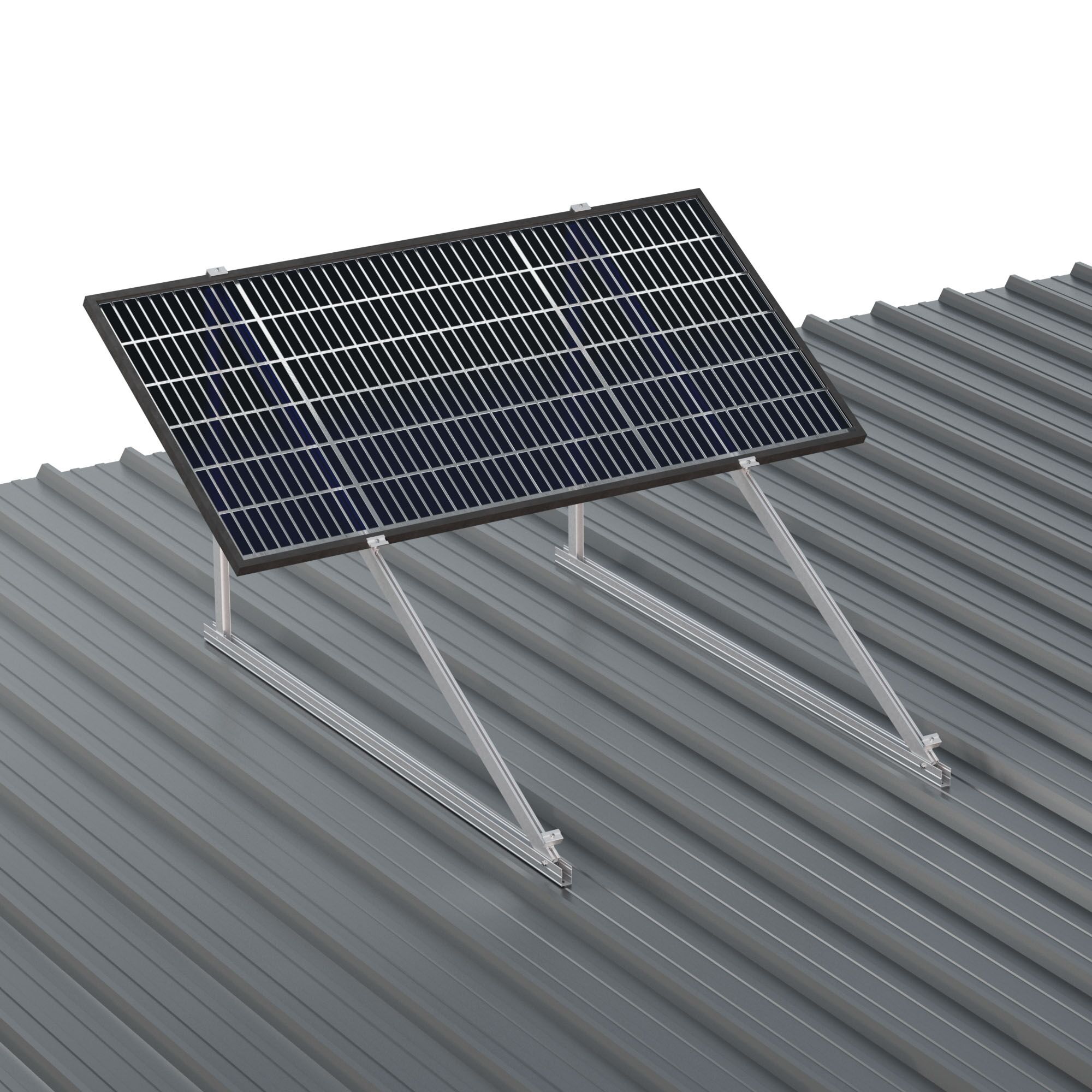

Sistema de Fijación Inclinada 25H para Cubierta Metálica
El sistema 25H de Sunfer es un soporte inclinado cerrado diseñado para la instalación horizontal de 2 módulos fotovoltaicos sobre cubiertas metálicas. Gracias a su estructura con triángulos preensamblados, presores laterales y arriostramientos reforzados, ofrece una solución robusta y eficiente, con inclinación fija de 15° o 30°.
ESPECIFICACIONES
- Superficie de instalación: Cubierta metálica o cubierta plana
- Superficie de anclaje:
- Cubierta metálica: : Correas o a chapa, subestructura necesaria
- Cubierta plana: Cubierta de hormigón o contrapeso de hormigón
- Tornillería de anclaje: No incluida
- Inclinación: Estándar 15º o 30º
- Disposición del módulo: Horizontal
- Tamaño máximo del panel Kit: 2279×1150 mm
- Espesor del panel: 28-40 mm
- Perfilería: Aluminio EN AW-6005A T6 (Crudo o anodizado)
- Tornillería: Acero inoxidable A2-70
COMPONENTES
- TR25H
- S10
- S11
- A08
- S13
Nota: Todos los puntos de anclaje del triángulo deben siempre anclarse a la correa de la cubierta.
En caso contrario se deberá colocar una subestructura. Consultar apartado de subestructuras.
Características destacadas:
- Instalación horizontal para 2 módulos sobre cubierta metálica.
- Inclinación fija: 15° o 30°.

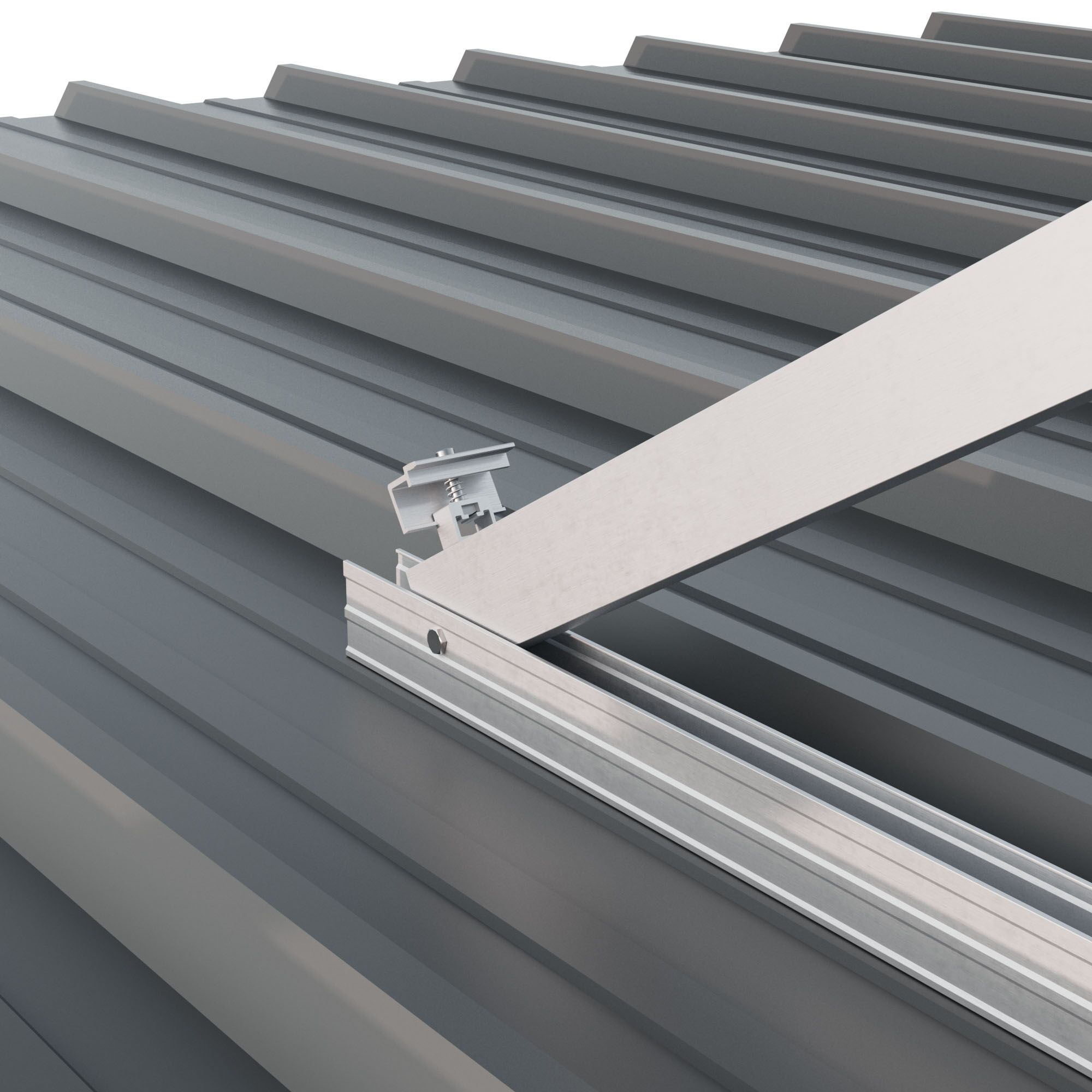

- Triángulo preensamblado con pórticos de fijación y arriostramientos incluidos.
- Compatible con módulos de hasta 2279 x 1150 mm y espesores de 28 a 40 mm.
- Distancia recomendada entre triángulos: 1350 mm.
- Anclaje al suelo mediante tornillos (hasta M10, no incluidos).
- Par de apriete recomendado:
- Tornillo presor: 7 Nm
- Tornillo M8 hexagonal: 20 Nm
- Tornillo M6.3 hexagonal: 10 Nm
- Material 100% reciclable, con marcado ES19/86524.
Ventajas:
- Instalación robusta para dos módulos.
- Estructura preensamblada para montaje rápido.
- Fijación segura y estable sobre cubiertas metálicas.
- Resistente a condiciones exteriores exigentes.
