Descripción

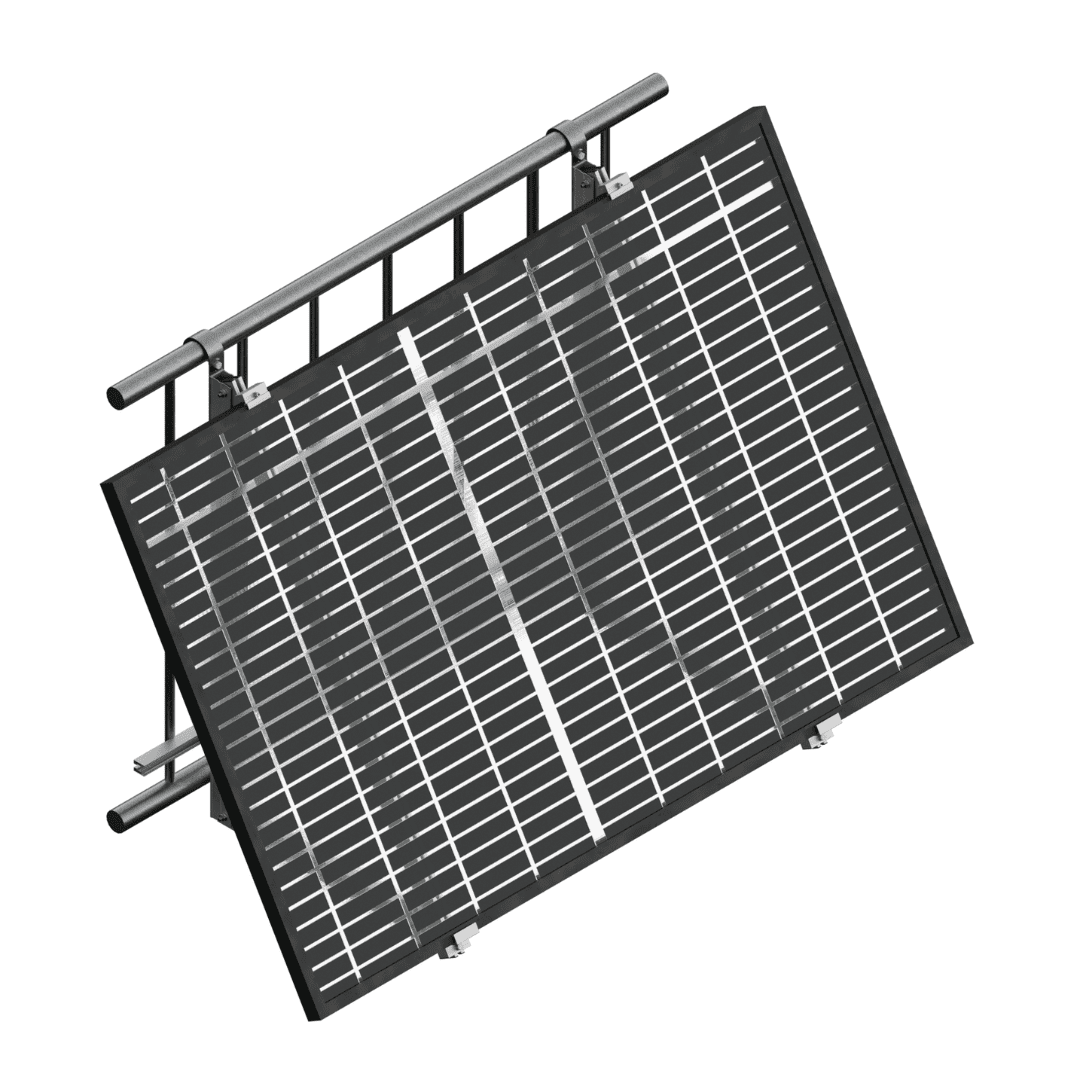

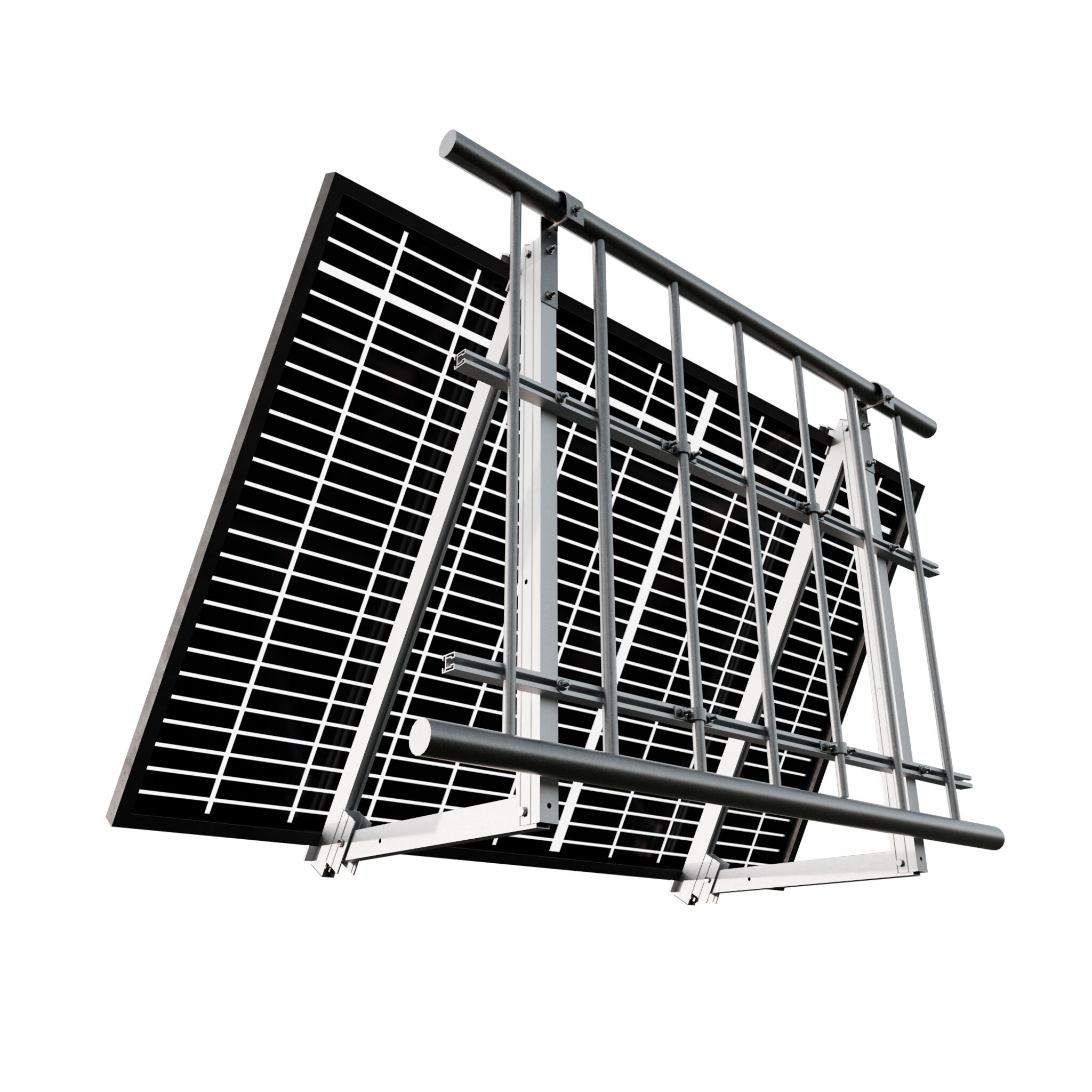

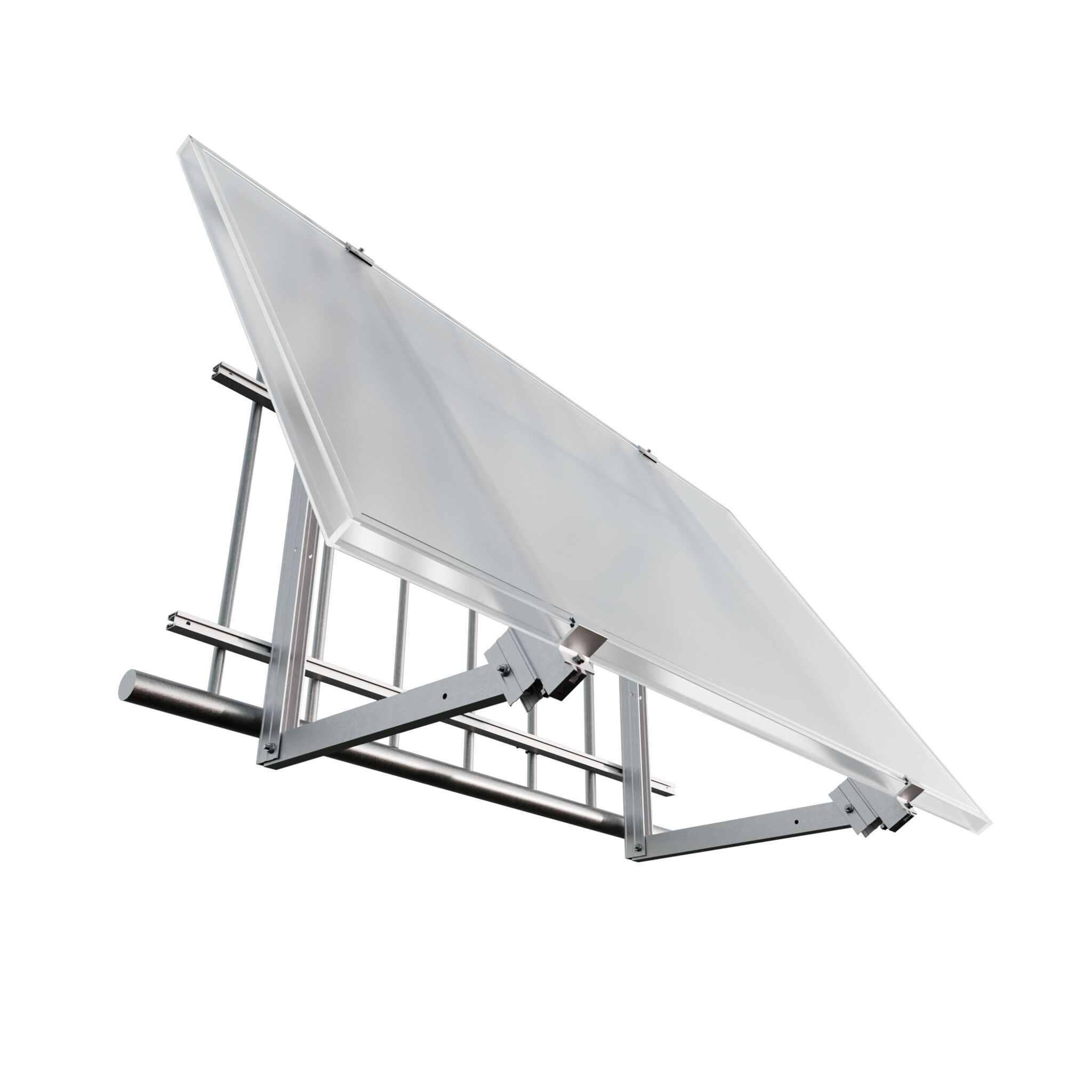

Sistema de Fijación Inclinada 66H para Balcones o Muros de Hormigón
El sistema 66H de Sunfer está diseñado para la instalación horizontal de módulos fotovoltaicos en barandillas o muros de hormigón, especialmente en balcones o terrazas. Su diseño inclinado y modular permite elegir entre tres ángulos: 3°, 15° o 30°, adaptándose a las condiciones de cada proyecto para maximizar la eficiencia solar. Fabricado con materiales de alta resistencia y durabilidad, ofrece una fijación robusta y segura.
ESPECIFICACIONES
- Superficie de instalación:
- Balcón: Barandilla
- Pared: Muro portante. (Hay que tener muy claro que no vale para un tabique de ladrillo sin capacidad portante).
- Cubierta plana: Hormigón. Se recomienda anclar.
- Superficie de anclaje Balcón, Hormigón
- Tornillería de anclaje Sólo incluido para Balcón
- Inclinación
- Balcón y Muro: 3º-15º-30º (Medido en Balcón/Muro)
- Cubierta plana: 30º (Medido en suelo)
- Disposición del módulo Horizontal
- Tamaño máximo del panel Kit 2279×1150 mm
- Espesor del panel 28-40 mm
- Perfilería Aluminio EN AW-6005A T6 (Crudo o anodizado)
- Tornillería Acero inoxidable A2-70
Características destacadas:
- Aplicación: instalación en barandillas o muros de hormigón.
- Instalación horizontal del módulo.
- Inclinaciones disponibles: 3°, 15° o 30° (según configuración de montaje).
- Compatible con módulos de hasta 2400 x 1150 mm y espesor de 28 a 40 mm.

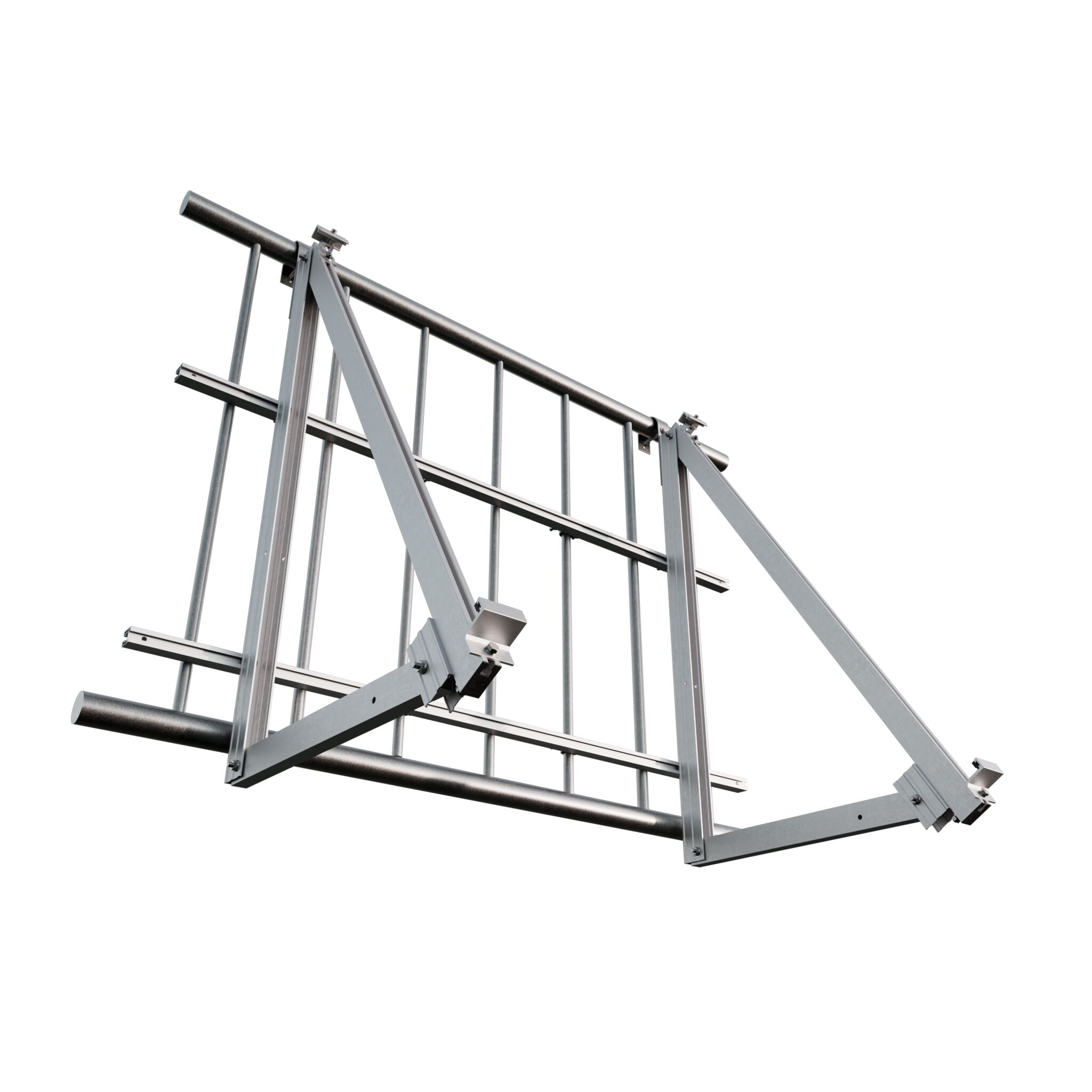

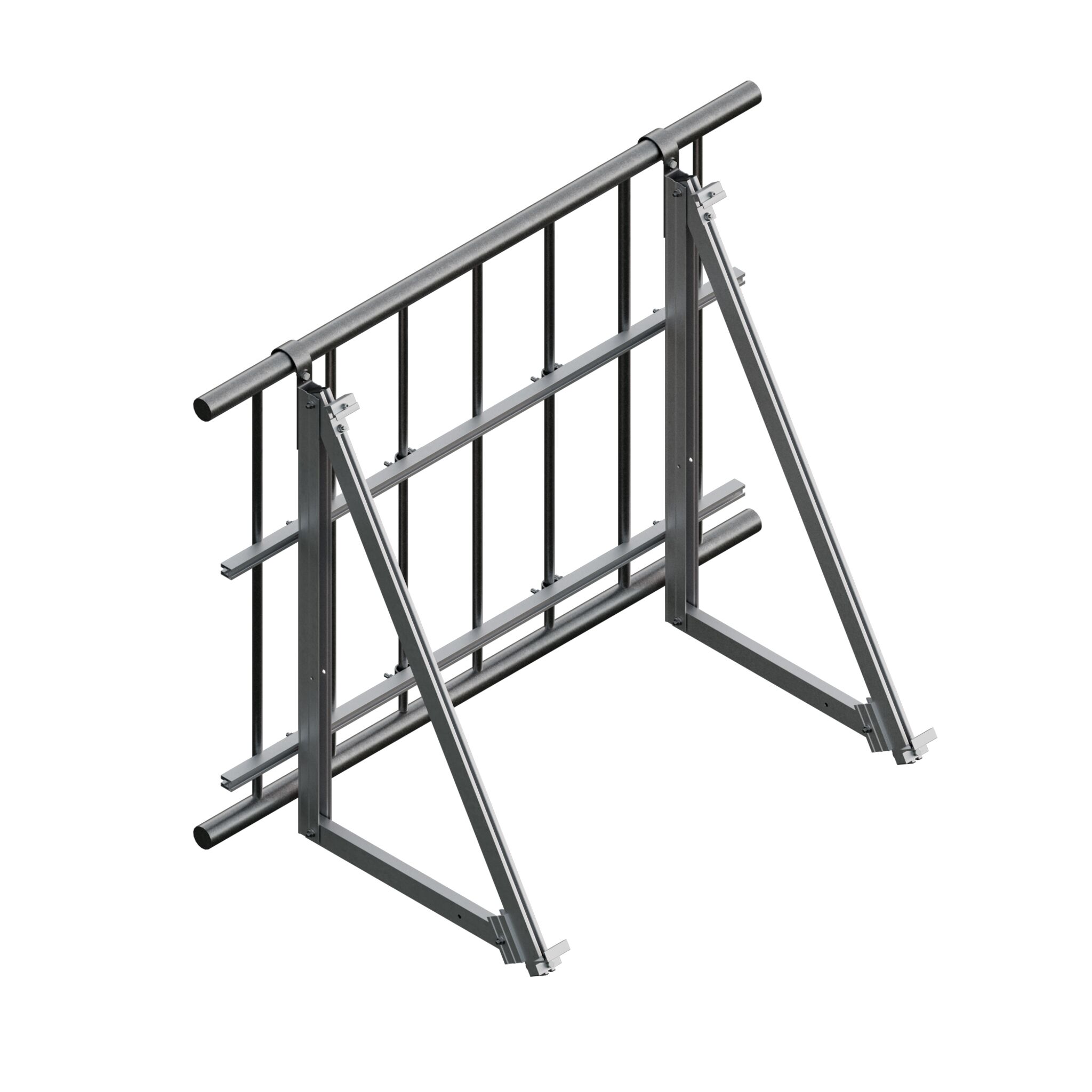

- Incluye triángulo preensamblado, presores, uniones, tapas, tornillería y guía de montaje.
- Par de apriete recomendado:
- Presores: 7 Nm
- Tornillos M8: 20 Nm
- Tornillos M6.3: 10 Nm

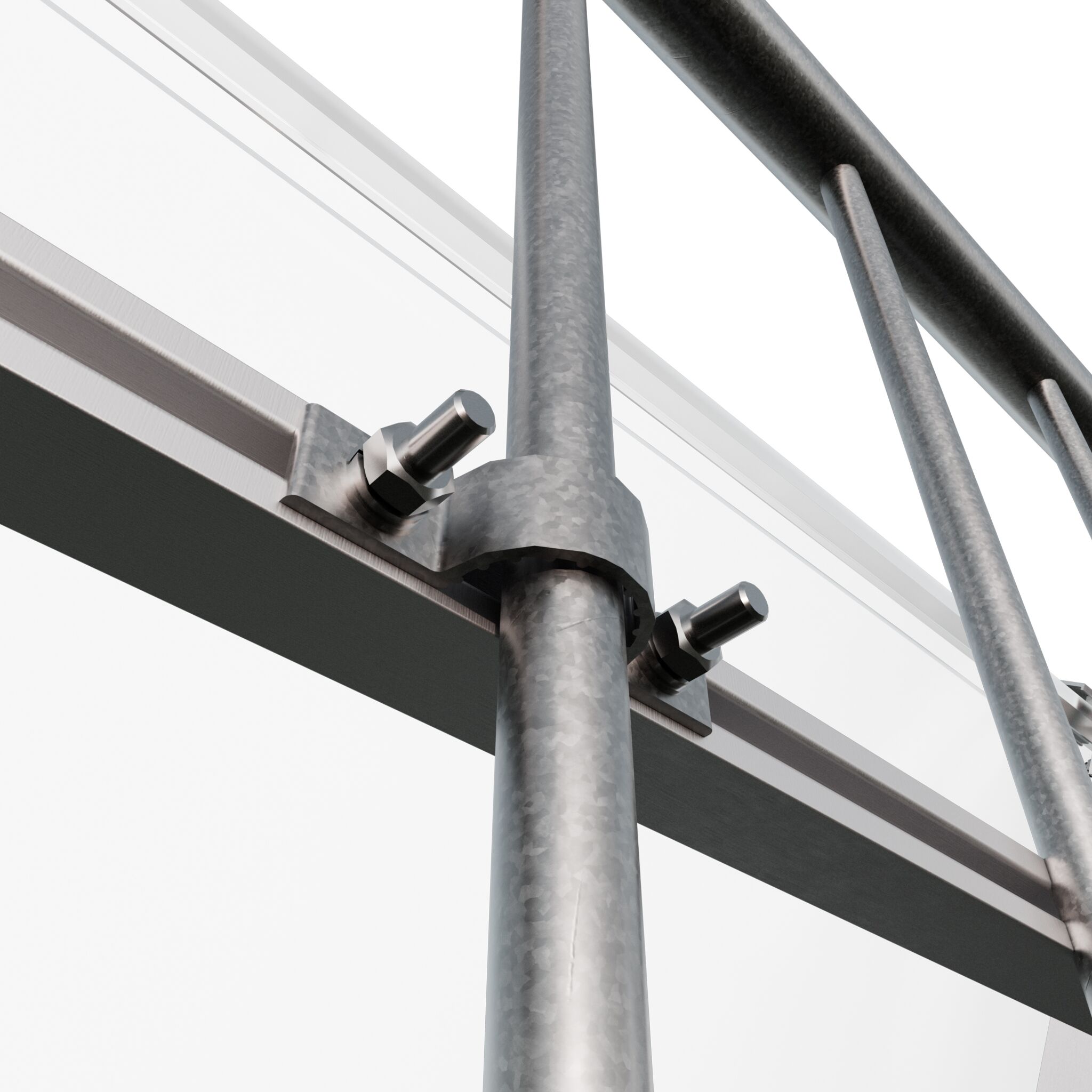

- Fijación mediante tornillos a la parte superior de barandilla o muro (no incluidos).
- Material: Aluminio EN AW 6005A T6 y tornillería de acero inoxidable A2-70.
- Producto 100% reciclable, con certificación CE ES19/86524.
Ventajas:
- Ideal para autoconsumo residencial en balcones.
- Inclinación adaptable al entorno urbano.
- Fijación segura sin ocupar suelo.
- Compatible con una amplia gama de módulos solares.
