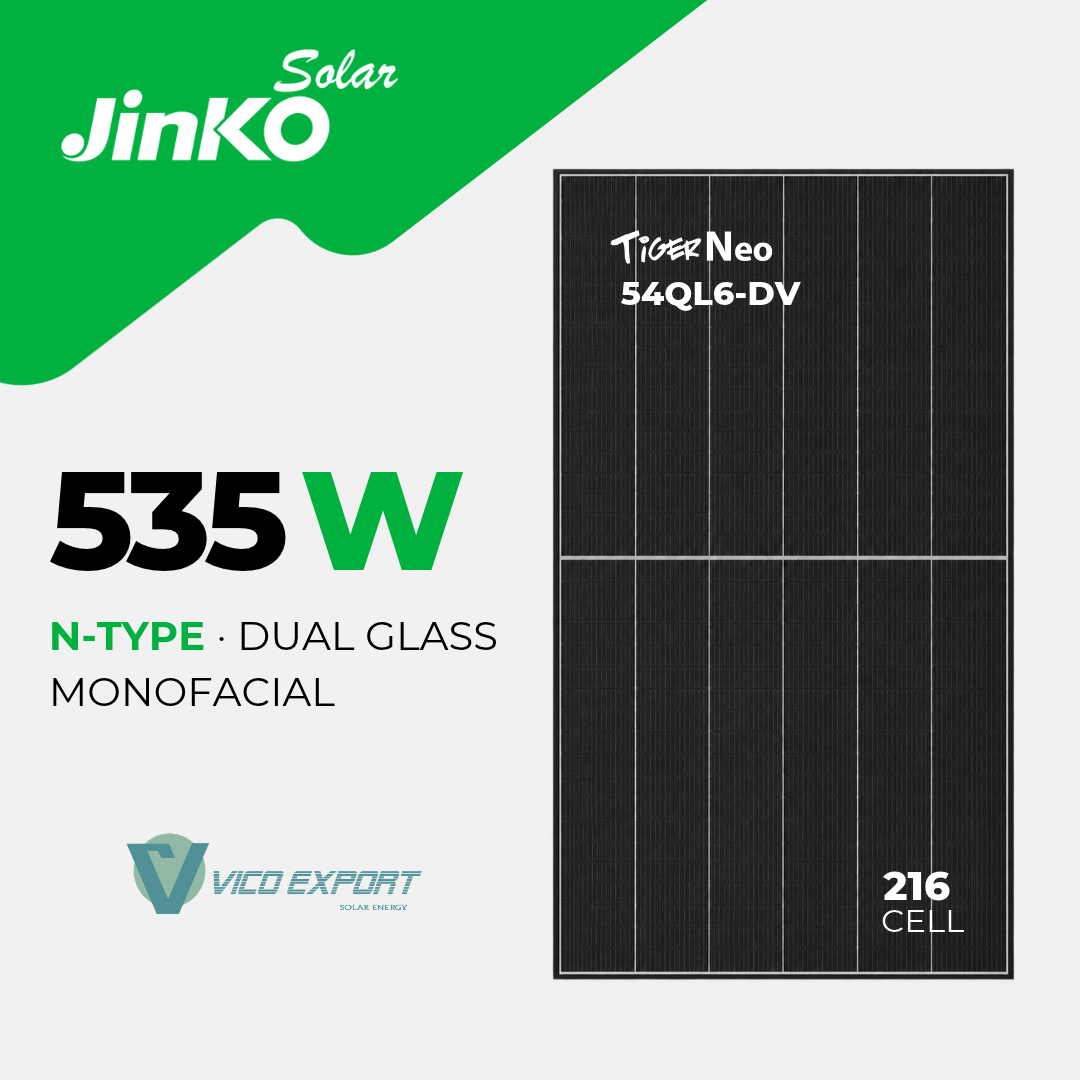

Panel solar Jinko Solar 535W N-Type TOPCon de doble vidrio
El panel solar Jinko Solar JKM535N-54QL6-DV de 535 W combina células N-Type TOPCon, una eficiencia del 23,83 % y construcción de doble vidrio. Su longitud de 1.980 mm permite disponer de un módulo de alta potencia con un formato de menos de dos metros de largo, para proyectos en los que las dimensiones del panel son un criterio importante de diseño.
Se trata de un módulo monofacial: la potencia indicada corresponde a la captación por la cara frontal. La construcción con vidrio delantero y trasero aporta resistencia y durabilidad, mientras que el coeficiente de temperatura de potencia de -0,26 %/°C limita la pérdida de potencia asociada al aumento de temperatura de las células.
Características principales
535 W y 23,83 % de eficiencia
Alta potencia por módulo para aprovechar la superficie disponible en la instalación fotovoltaica.
Tecnología N-Type TOPCon
Células monocristalinas N-Type con una estructura optimizada para mejorar el rendimiento, también en condiciones de baja irradiancia.
Menos de dos metros de largo
Dimensiones de 1.980 × 1.134 × 30 mm para facilitar la planificación de la distribución de módulos en cubierta.
Doble vidrio de 2 + 2 mm
Vidrio frontal con tratamiento antirreflectante y vidrio trasero termoendurecido, con marco de aleación de aluminio anodizado.
Coeficiente térmico de -0,26 %/°C
Un comportamiento térmico favorable para reducir la pérdida de potencia cuando aumenta la temperatura de las células.
Garantía de potencia de 30 años
15 años de garantía de producto y 30 años de garantía de potencia lineal, según las condiciones del fabricante.
Especificaciones técnicas del JKM535N-54QL6-DV
| Parámetro eléctrico | Valor en condiciones STC |
|---|---|
| Potencia máxima (Pmax) | 535 Wp |
| Eficiencia del módulo | 23,83 % |
| Tensión en el punto de máxima potencia (Vmp) | 34,34 V |
| Corriente en el punto de máxima potencia (Imp) | 15,58 A |
| Tensión de circuito abierto (Voc) | 40,12 V |
| Corriente de cortocircuito (Isc) | 16,33 A |
| Clasificación de potencia | 0 a +3 % |
| Tensión máxima del sistema | 1.500 V DC (IEC) |
| Fusible máximo en serie | 30 A |
STC: irradiancia de 1.000 W/m², temperatura de célula de 25 °C y espectro AM 1,5. Tolerancia de medición de potencia: ±3 %.
Características mecánicas y construcción
- Tipo de célula: monocristalina N-Type.
- Número de células: 216 (54 × 4).
- Dimensiones: 1.980 × 1.134 × 30 mm.
- Peso del módulo: 27,5 kg.
- Vidrio frontal: 2,0 mm con tratamiento antirreflectante.
- Vidrio trasero: 2,0 mm termoendurecido.
- Marco: aleación de aluminio anodizado.
- Caja de conexiones: IP68.
- Clase de protección eléctrica: II.
- Clasificación de fuego IEC: clase C.
- Carga estática máxima de ensayo: 5.400 Pa en la cara frontal y 2.400 Pa en la cara trasera.
Coeficientes de temperatura y condiciones de aplicación
- Coeficiente de temperatura de Pmax: -0,26 %/°C.
- Coeficiente de temperatura de Voc: -0,24 %/°C.
- Coeficiente de temperatura de Isc: +0,046 %/°C.
- Rango de temperatura indicado: -40 °C a +70 °C, para nivel T98 ≤70 °C.
- La ficha contempla hasta 85 °C durante periodos cortos; condiciones de operación superiores requieren ensayos según IEC TS 63126.
Cableado y conectores
- Sección de los cables de salida: ≥4,0 mm².
- Longitud de cable, incluido el conector: positivo de 500 mm y negativo de 400 mm, o longitud personalizada.
- Conectores indicados: JK03M, JK03M2 u otras opciones según suministro.
- MC4-EVO2 disponible bajo solicitud y sujeto a disponibilidad.
Confirma la configuración de cables y conectores del suministro antes de definir las conexiones de la instalación.
Garantías y degradación de potencia
- Garantía de producto: 15 años.
- Garantía de potencia lineal: 30 años.
- Degradación de potencia del primer año: 1 %.
- Degradación anual posterior: 0,35 %.
- Potencia garantizada al finalizar el año 30: 88,85 % de la potencia nominal inicial.
Garantías sujetas a los términos y condiciones del fabricante.
Normativas y certificaciones indicadas en la ficha
- IEC 61215:2021 e IEC 61730:2023.
- IEC 61701, IEC 62716, IEC 60068 e IEC 62804.
- Sistemas de gestión del fabricante: ISO 9001:2015, ISO 14001:2015 e ISO 45001:2018.
Embalaje y configuración logística
- 36 módulos por palé.
- Potencia por palé de módulos de 535 W: 19,26 kWp.
- Dimensiones del palé según ficha: 199,6 × 111,0 × 124,9 cm.
- 72 módulos por conjunto de dos palés apilados.
- 864 módulos por contenedor de 40 pies High Cube.
La ficha no especifica el peso bruto del palé.
