Descripción
Sistema de Fijación Inclinada 09V para Cubierta Plana

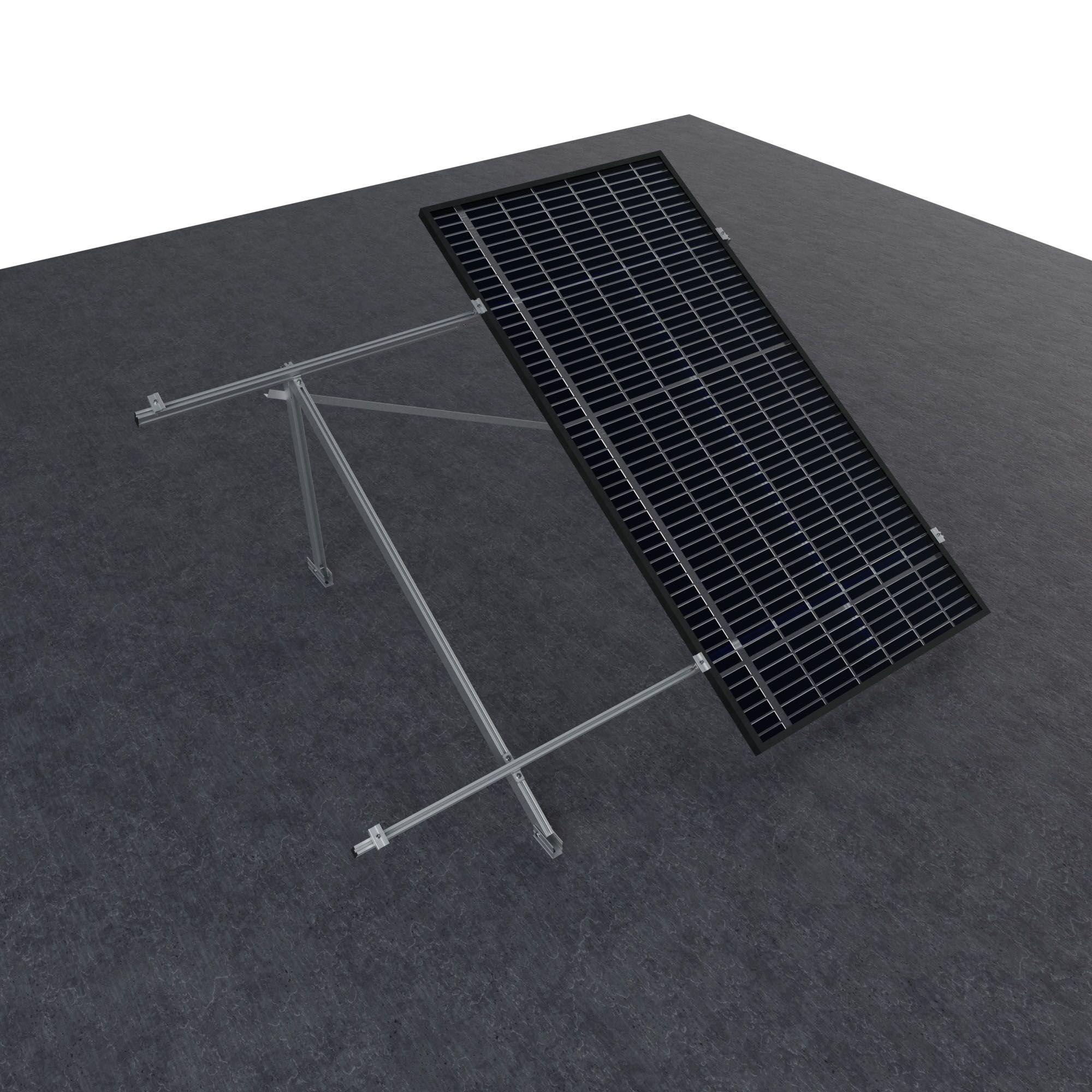

El sistema 09V de Sunfer es un soporte inclinado abierto diseñado para la instalación vertical de paneles solares sobre cubiertas planas. Su estructura tipo triángulo preensamblado facilita el montaje y permite un ajuste de inclinación a 15º o 30º, optimizando el rendimiento de la instalación fotovoltaica.
ESPECIFICACIONES
- Superficie de instalación: Cubierta metálica o cubierta plana
- Superficie de anclaje:
- Cubierta metálica: Correas o a chapa, subestructura necesaria
- Cubierta plana: Cubierta de hormigón o contrapeso de hormigón continuo
- Tornillería de anclaje: No incluida
- Inclinación: Estándar 15º o 30º
- Disposición del módulo: Vertical
- Tamaño máximo del panel Kit: : 2400×1150 mm
- Tamaño máximo del panel Bulk: : 2400×1150 mm
- Espesor del panel: 28-40 mm
- Perfilería: Aluminio EN AW-6005A T6 (Crudo o anodizado)
- Tornillería: Acero inoxidable A2-70
COMPONENTES
- TR09V
- G1
- TG1
- UG1
- S10
- S11
- A08
- s13
*Nota: Todos los puntos de anclaje del triángulo deben siempre anclarse a la correa de la cubierta.
En caso contrario se deberá colocar una subestructura. Consultar apartado de subestructuras.
Características destacadas:
- Instalación vertical en cubiertas planas.
- Inclinación ajustable a 15º o 30º.

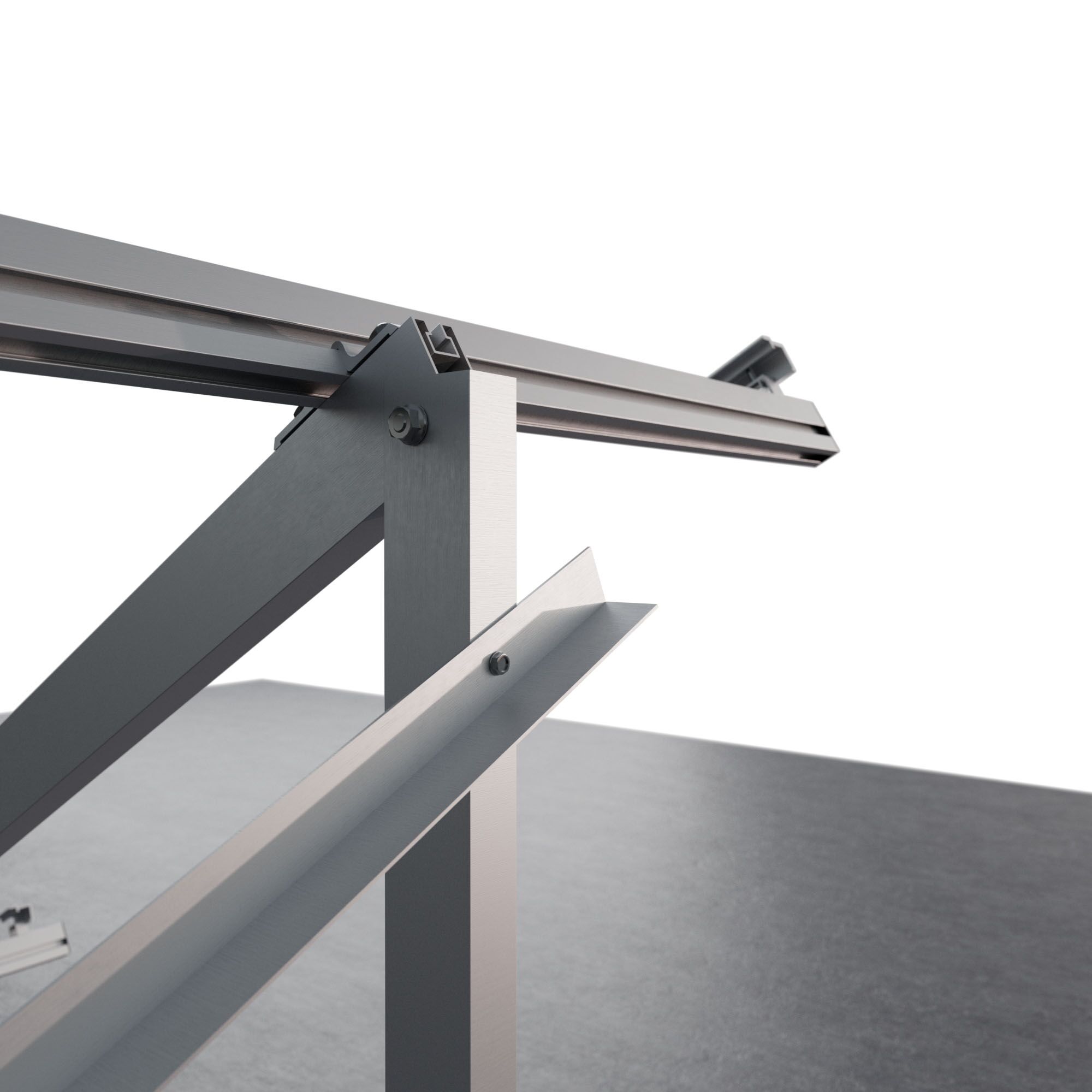

- Triángulo preensamblado para un montaje sencillo.
- Anclaje al suelo mediante tornillos (hasta M10, no incluidos).
- Compatible con módulos de hasta 2400 x 1150 mm y espesores de 28 a 40 mm.
- Incluye presores centrales y laterales, arriostramientos y tapas de protección.
- Material 100% reciclable, con marcado ES19/86524.
Ventajas:
- Soporte robusto y estable.
- Instalación rápida y sencilla.
- Óptima inclinación para maximizar la captación solar.
- Solución ideal para cubiertas planas en instalaciones residenciales, comerciales o industriales.
