Descripción

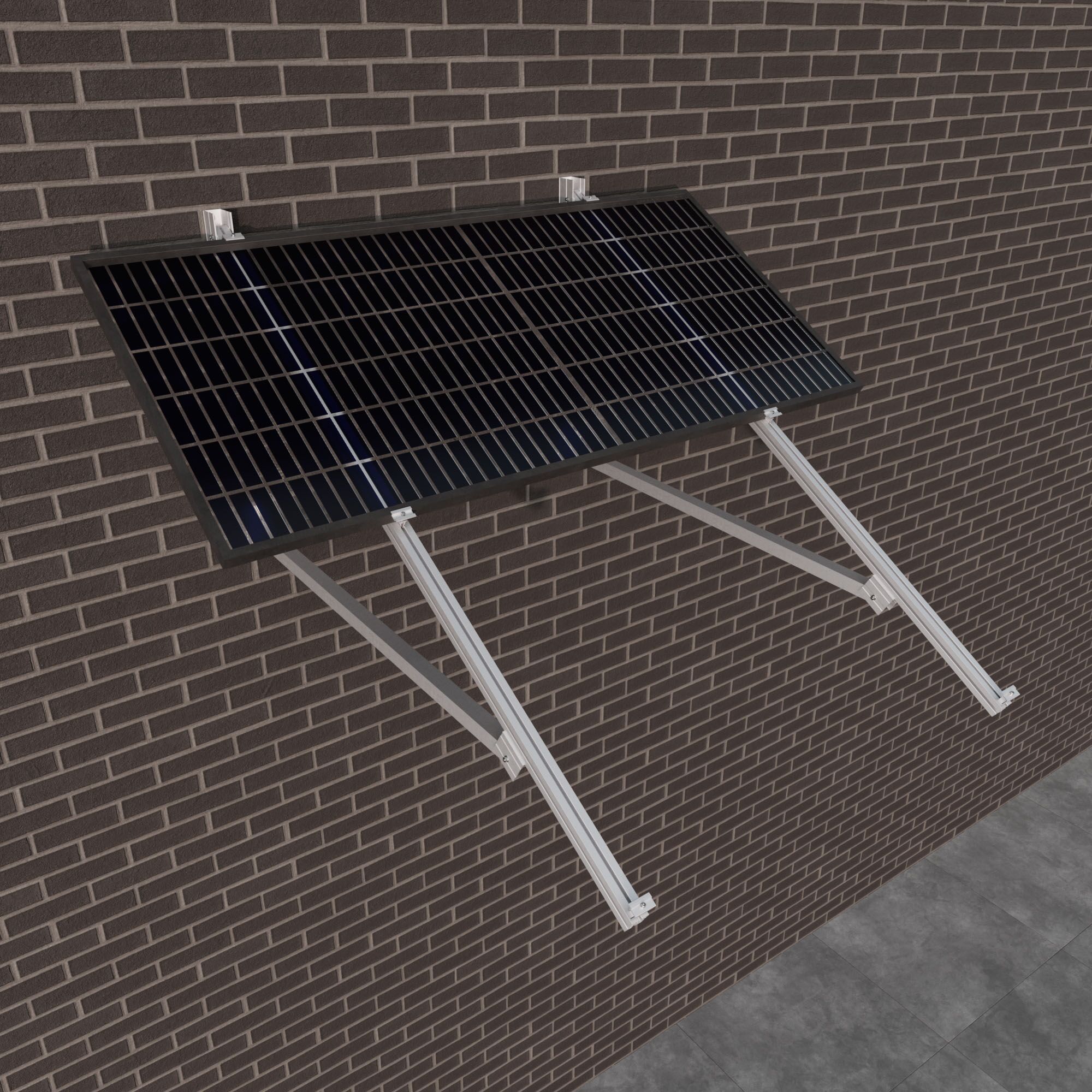

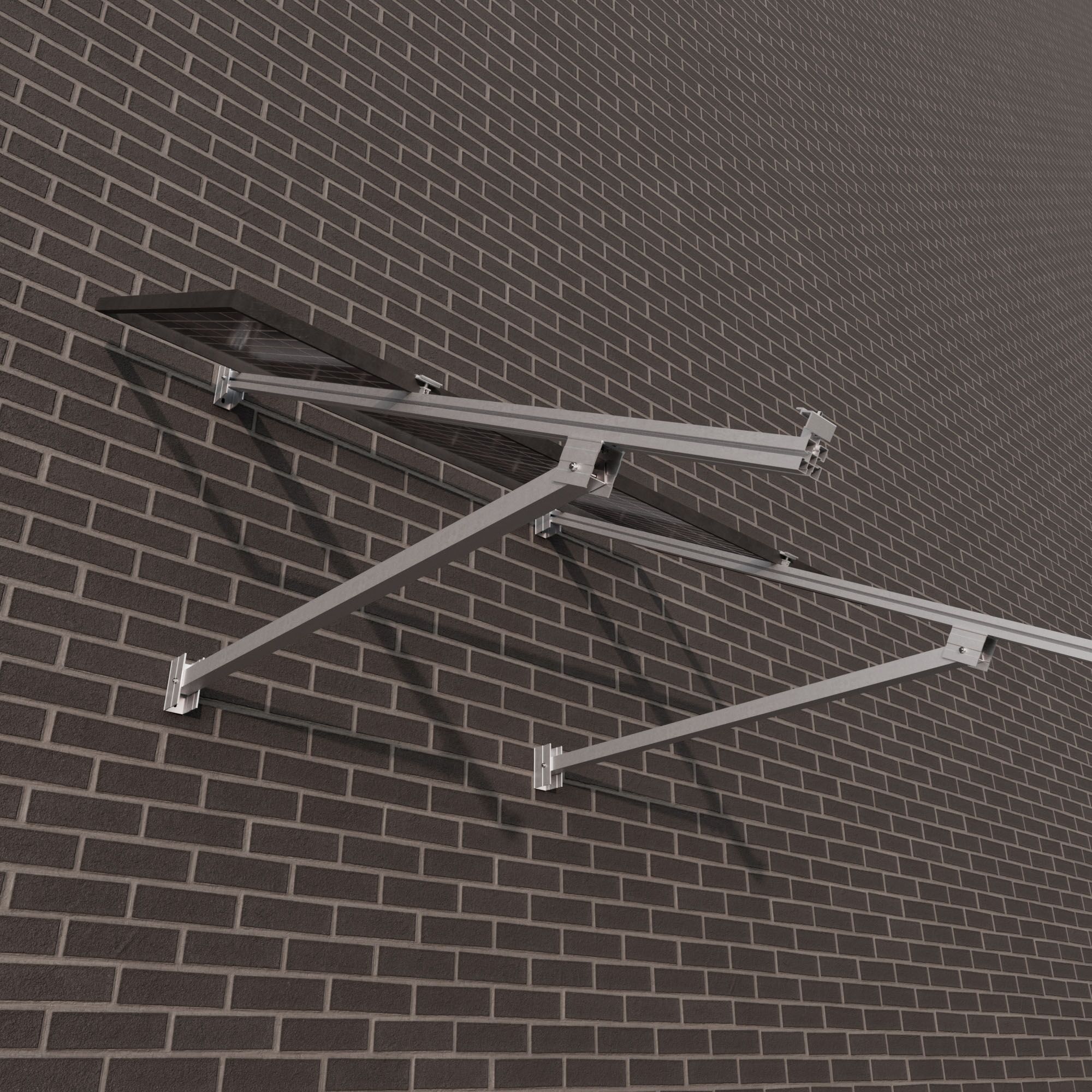

Sistema de Fijación Inclinada 16H para Instalación Horizontal en Fachadas
El sistema 16H de Sunfer es una estructura inclinada abierta diseñada para la instalación horizontal de dos módulos fotovoltaicos en fachadas. Gracias a su triángulo preensamblado y a su diseño robusto, permite un montaje seguro, eficiente y rápido, asegurando una fijación estable de los módulos solares.
ESPECIFICACIONES
- Superficie de instalación: Fachada
- Superficie de anclaje Hormigón
- Tornillería de anclaje: No incluida
- Inclinación: Estándar 30º y 35º (depende posición montaje)
- Disposición del módulo: Horizontal
- Tamaño máximo del panel Kit: 2279×1150 mm
- Espesor del panel: 28-40 mm
- Perfilería: Aluminio EN AW-6005A T6 (Crudo o anodizado)
- Tornillería: Acero inoxidable A2-70
COMPONENTES
- TR16H
- S10
- S11
- G8
- S13
Características destacadas:
- Aplicación: Montaje horizontal de 2 módulos en fachada.
- Inclinaciones disponibles: 30° o 35°.
- Compatible con módulos de hasta 2400 x 1150 mm y espesores de 28 mm, 30 mm, 35 mm y 40 mm.

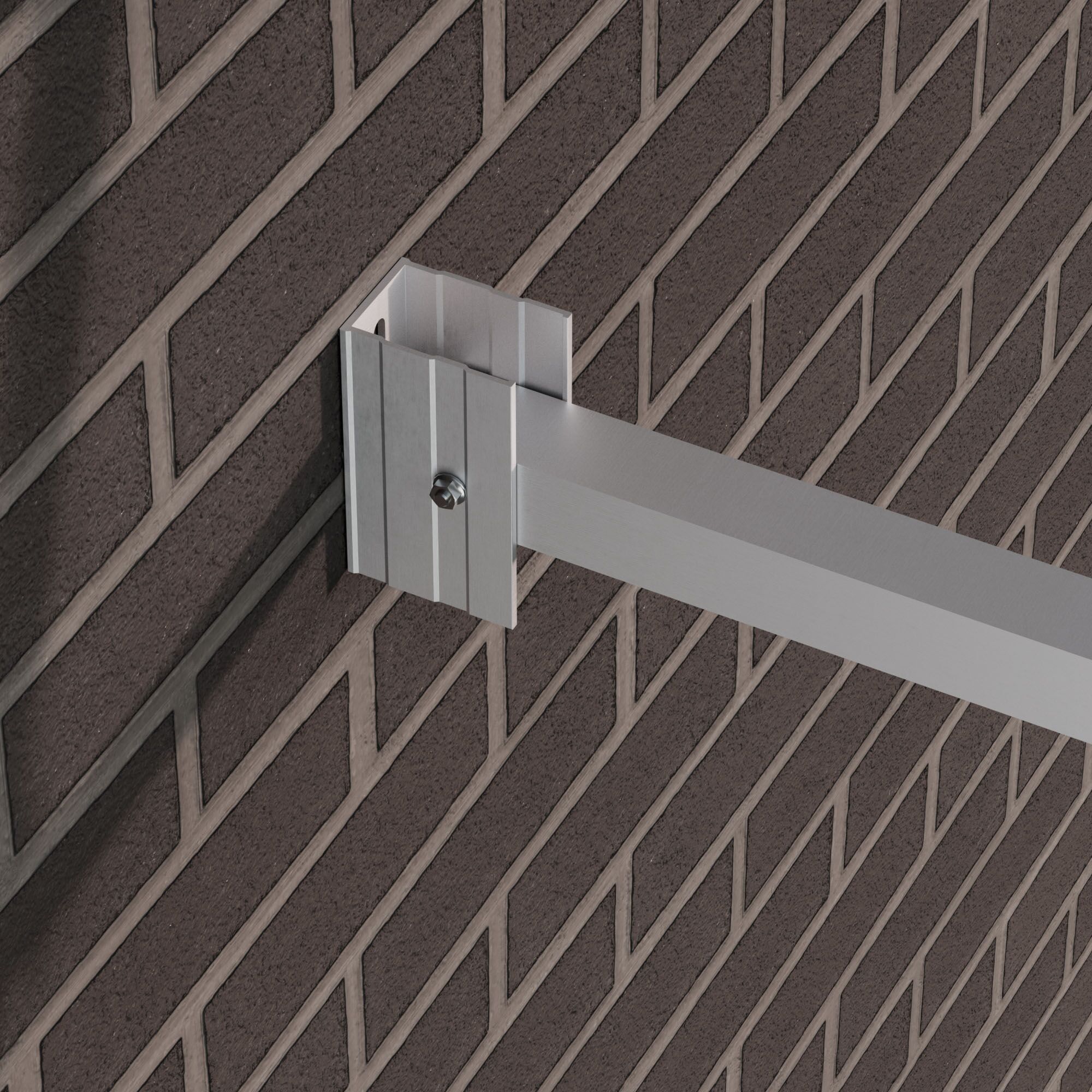

- Fijación al muro mediante tornillos de hasta M10 (no incluidos).
- Incluye presores laterales (4) y centrales (2) por módulo.
- Par de apriete recomendado:
- Tornillo presor: 7 Nm
- Tornillo M8 hexagonal: 20 Nm
- Distancia recomendada entre triángulos:
- 940 mm para módulos de 1800 mm
- 1634 mm para módulos de 2400 mm
- Material: Aluminio EN AW 6005A T6 y tornillería de acero inoxidable A2-70.
- Producto 100% reciclable, con certificación CE ES19/86524.
Notas importantes:
- Comprobar la resistencia y estado de la fachada antes de la instalación.
- Asegurar la correcta impermeabilización en los puntos de anclaje.
Ventajas:
- Instalación horizontal de 2 módulos solares en fachada.
- Sistema robusto y fiable con triángulos preensamblados.
- Fácil montaje y alta resistencia estructural.
- Sin necesidad de perforaciones excesivas, solo fijaciones de anclaje.
