Descripción
Sistema de Fijación Inclinada 20H para Cubierta Plana

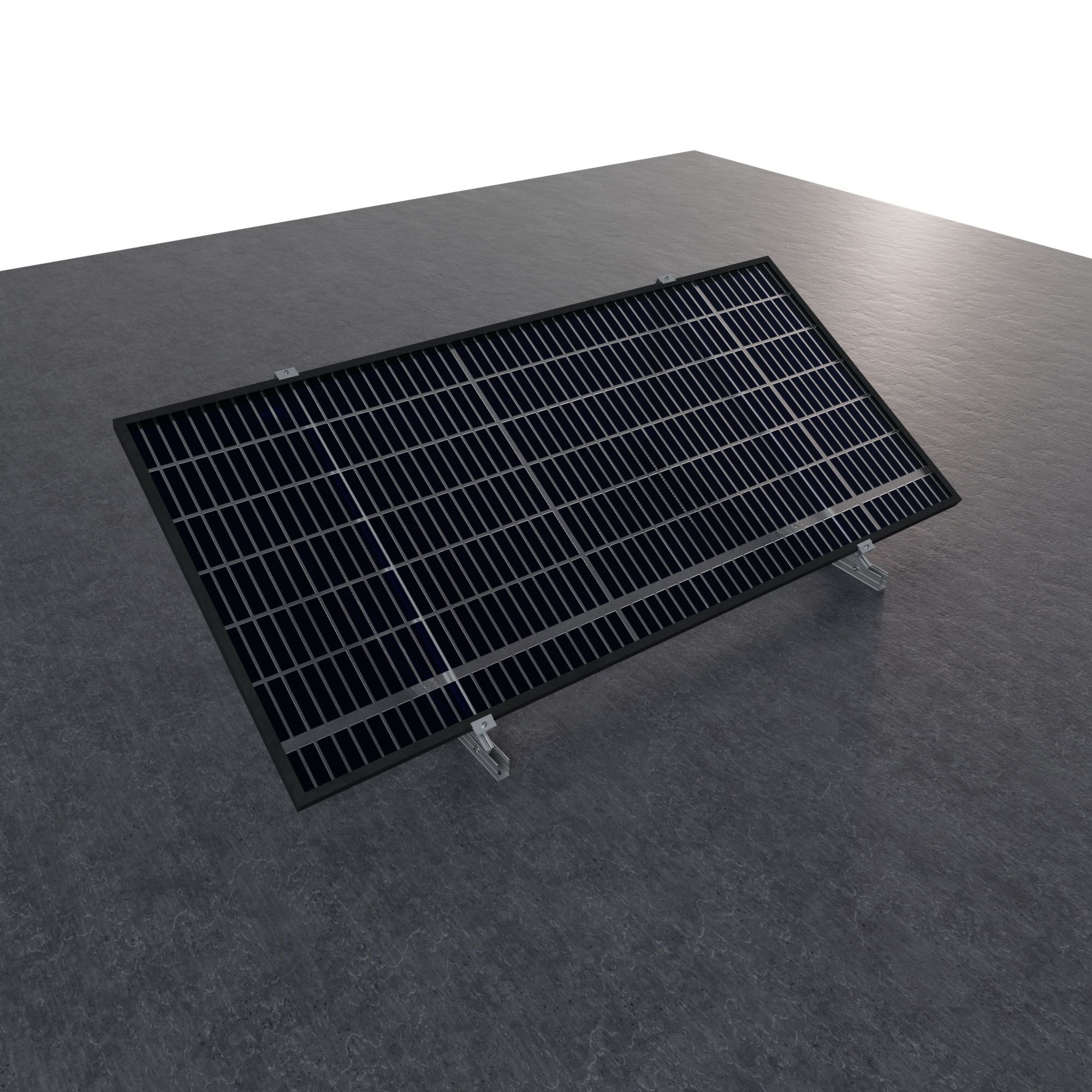

El sistema 20H de Sunfer es un soporte inclinado cerrado diseñado para la instalación horizontal de un solo módulo fotovoltaico sobre cubiertas planas. Su estructura incluye un triángulo preensamblado y plegable, lo que permite un montaje rápido y seguro, con inclinación fija de 15° o 30° para maximizar la eficiencia energética.
ESPECIFICACIONES
- Superficie de instalación Cubierta metálica o cubierta plana
- Superficie de anclaje
- Cubierta metálica: Correas o a chapa, subestructura necesaria
- Cubierta plana: Cubierta de hormigón o contrapeso de hormigón
- Tornillería de anclaje No incluida
- Inclinación Estándar 15º o 30º
- Disposición del módulo Horizontal
- Tamaño máximo del panel Kit 2400×1150 mm
- Tamaño máximo del panel Bulk 2400×1150 mm
- Espesor del panel 28-40 mm
- Perfilería Aluminio EN AW-6005A T6 (Crudo o anodizado)
- Tornillería Acero inoxidable A2-70
COMPONENTES
- TR20H
- S10
- A08
- S13
Características destacadas:
- Instalación horizontal para 1 módulo en cubierta plana.
- Inclinación fija: 15° o 30°.
- Compatible con módulos de hasta 2400 x 1150 mm y espesores de 28 a 40 mm.

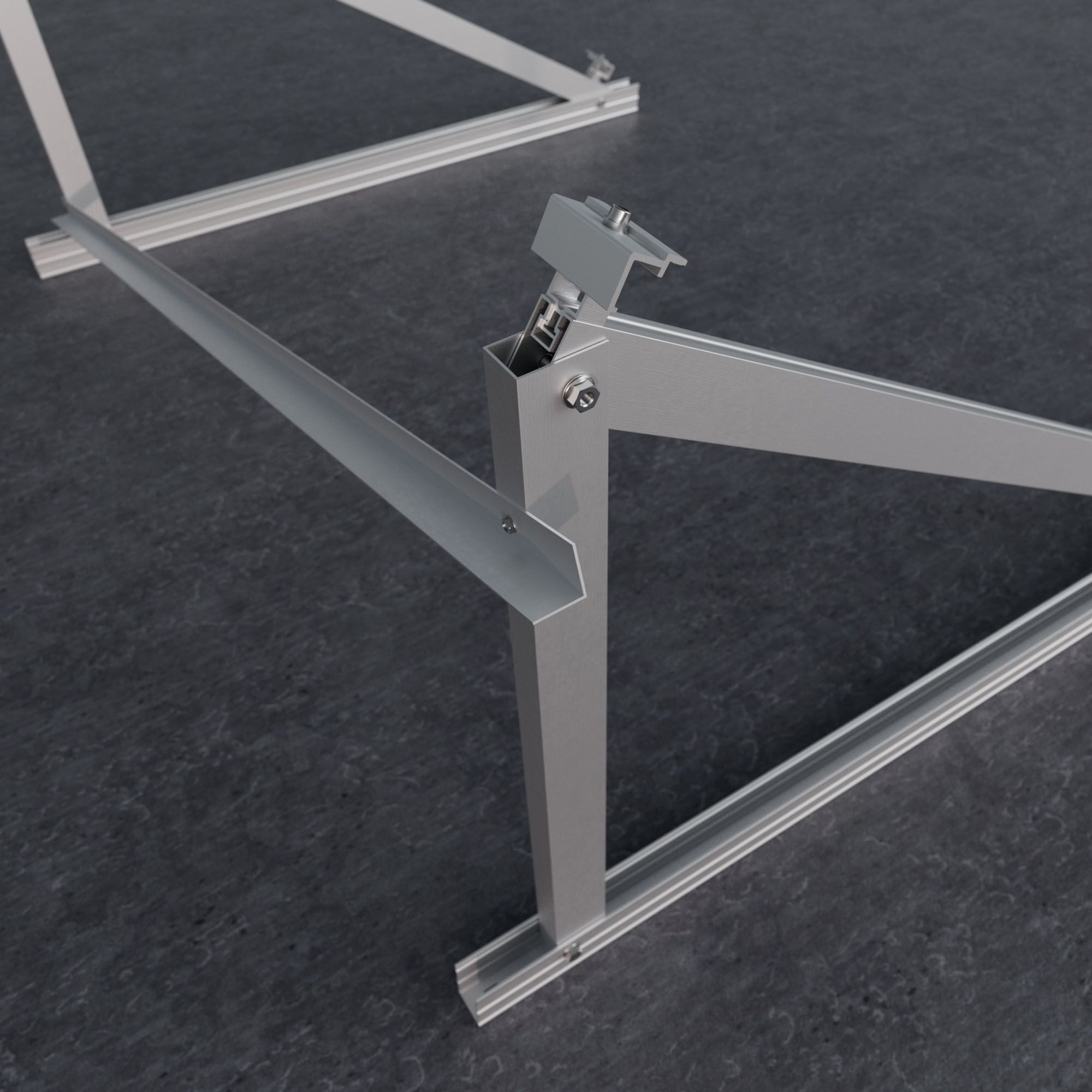

- Incluye presores laterales (4 unidades) para fijación del módulo.

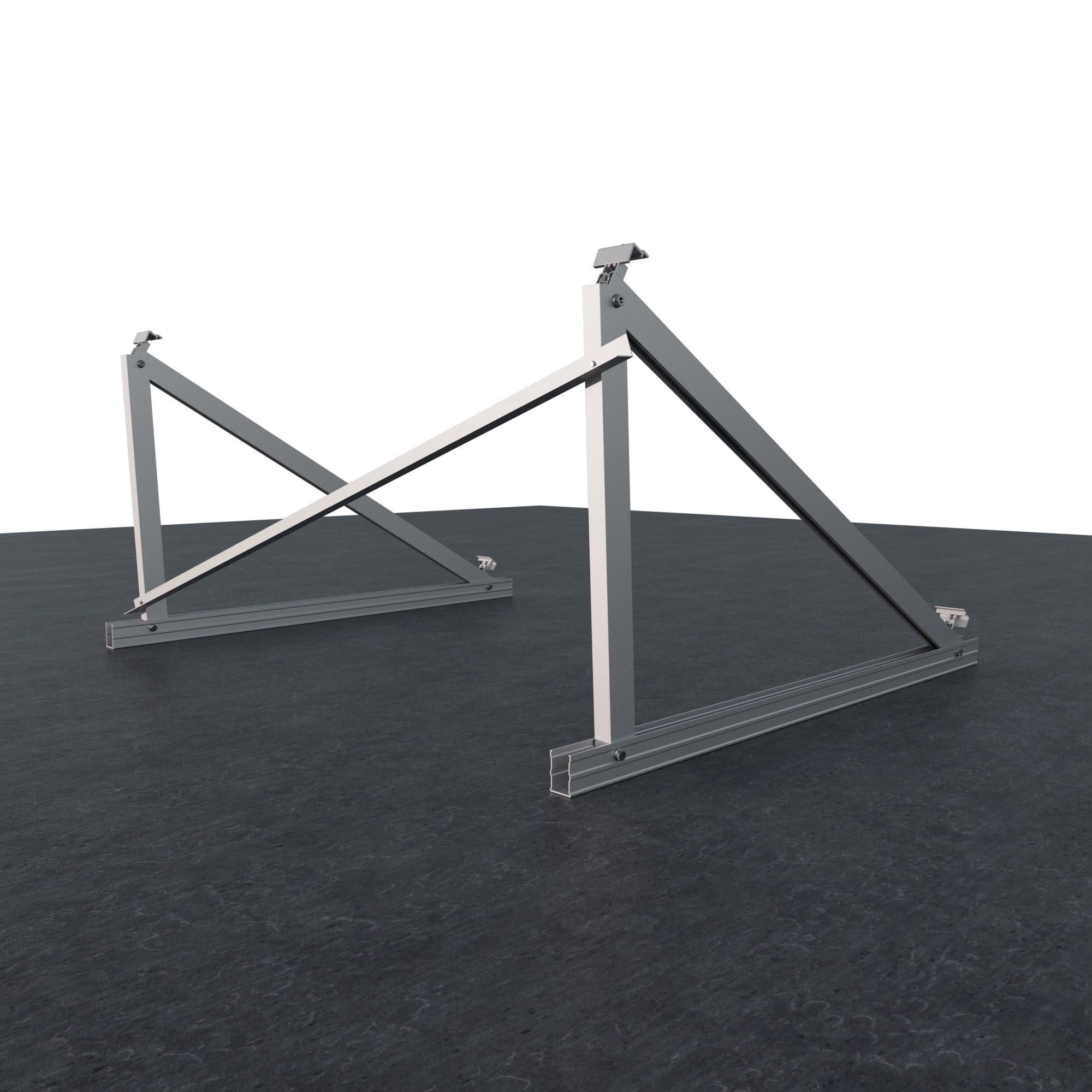

- Triángulo preensamblado con arriostramiento estructural.
- Anclaje al suelo mediante tornillos (hasta M10, no incluidos).
- Par de apriete recomendado:
- Presores: 7 Nm
- Tornillo M8: 20 Nm
- Tornillo M4.2: 6 Nm
-
Material 100% reciclable con marcado ES19/86524.
Ventajas:
- Estructura robusta para un único módulo.
- Montaje rápido con triángulo preensamblado.
- Alta estabilidad y resistencia estructural.
- Ideal para instalaciones de autoconsumo individual.
