Descripción
Sistema de Fijación Inclinada Regulable 12V para Cubierta Plana

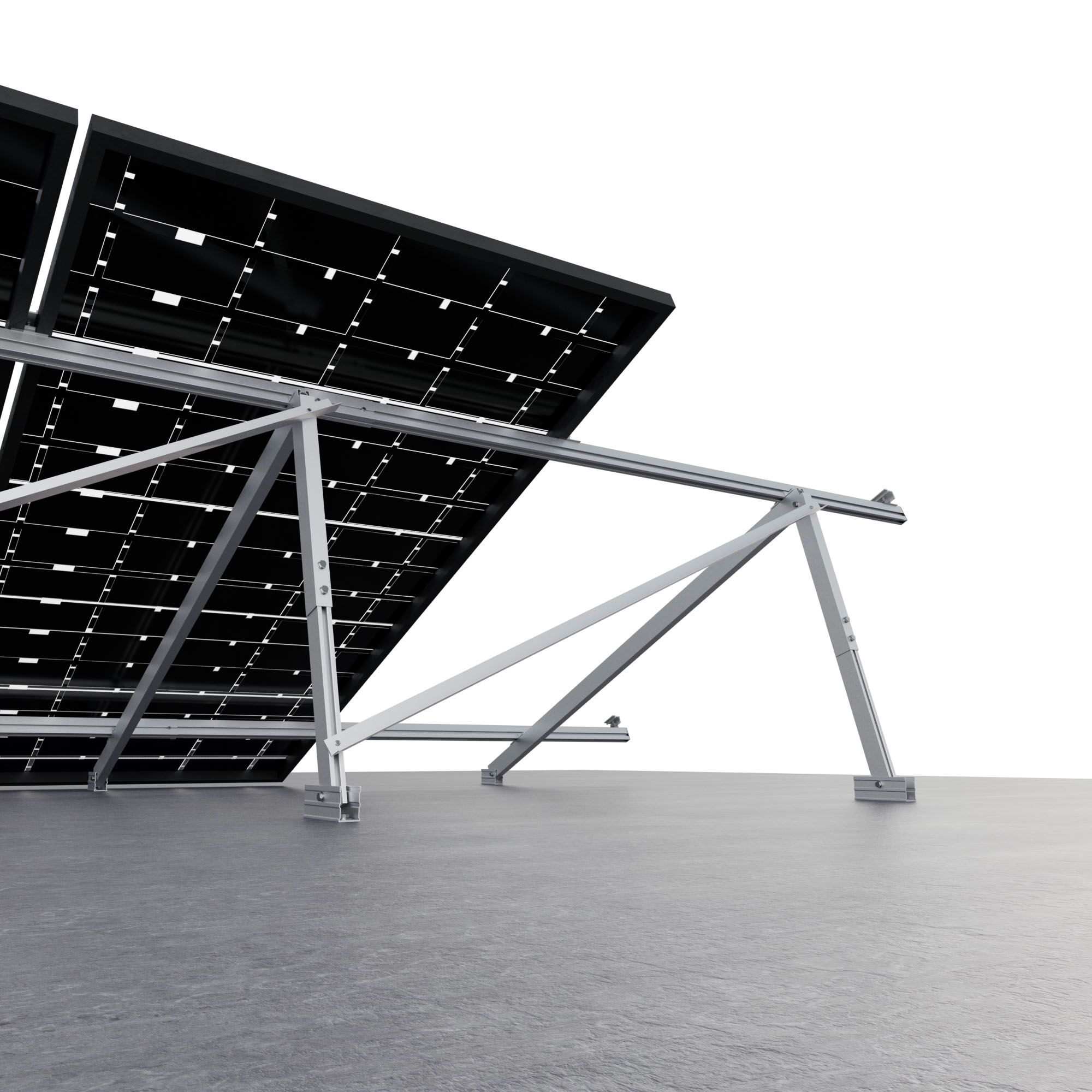

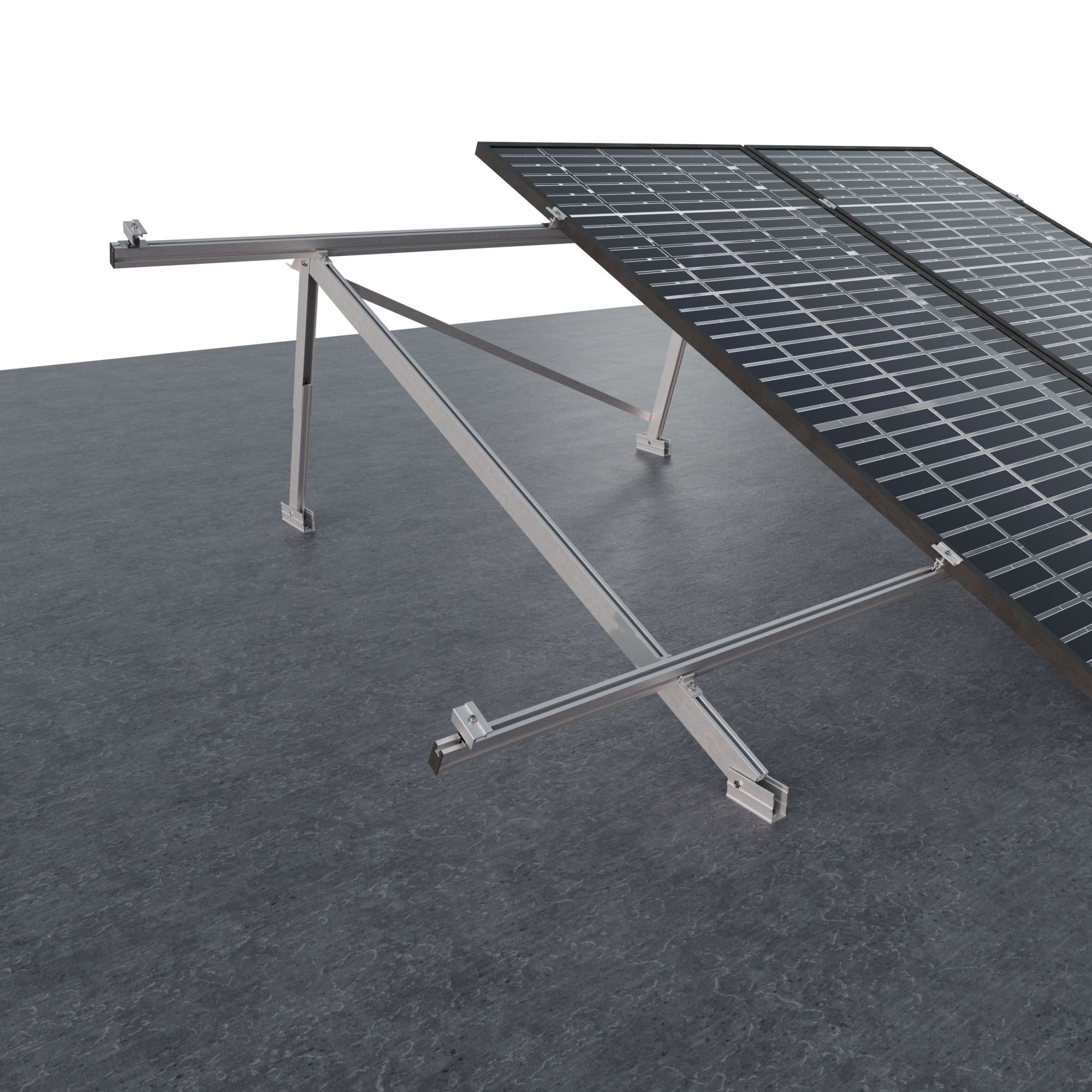

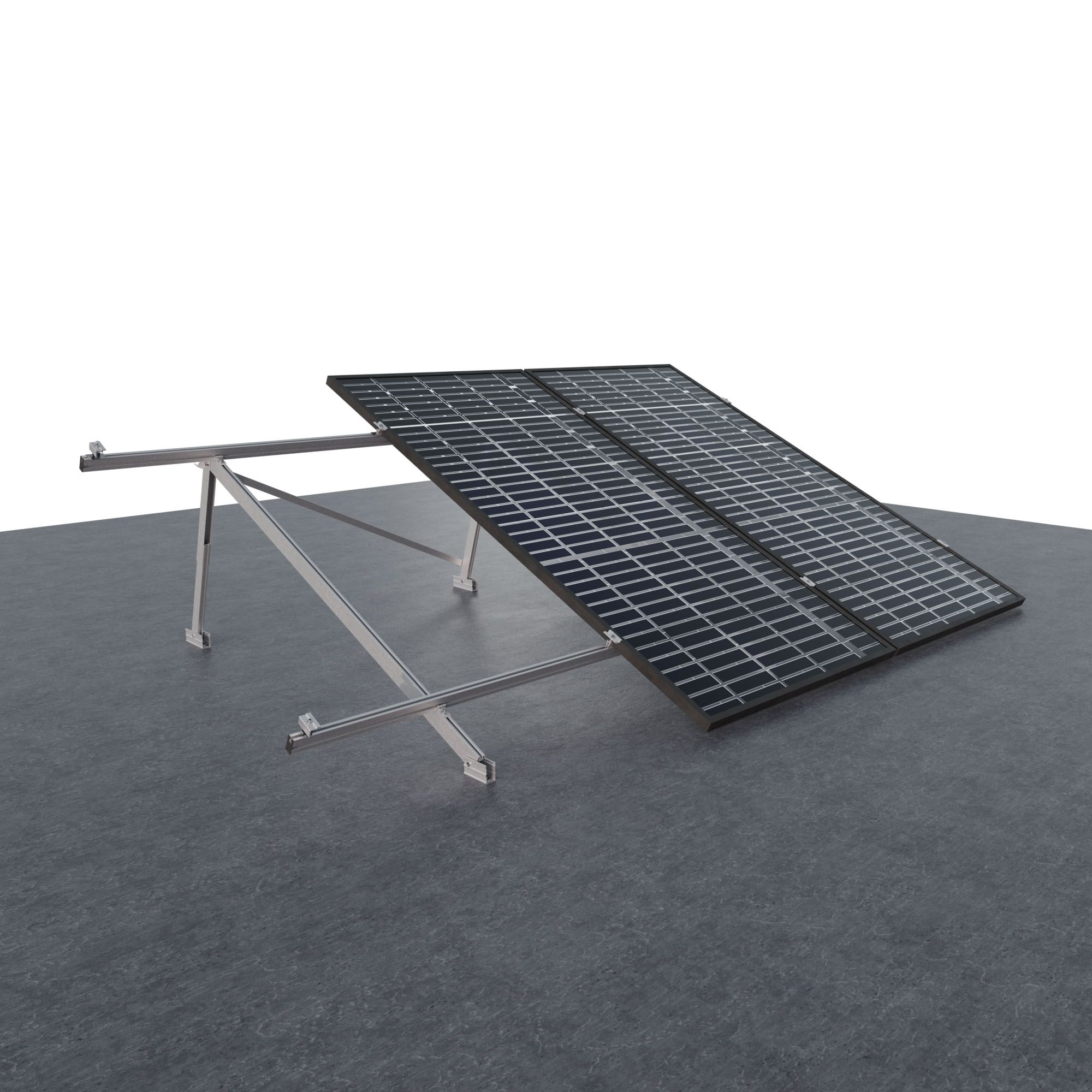

El sistema 12V de Sunfer es un soporte inclinado abierto y regulable, diseñado para la instalación vertical de paneles solares sobre cubiertas planas. Gracias a su triángulo preensamblado con ángulo ajustable, permite adaptar la inclinación de la estructura entre 20° y 35°, optimizando la captación solar según la ubicación y necesidades del proyecto.
ESPECIFICACIONES
- Superficie de instalación: Cubierta metálica o cubierta plana de hormigón
- Superficie de anclaje:
- Cubierta metálica: anclaje a correas o a chapa, subestructura necesaria
- Cubierta plana: anclaje a cubierta de hormigón o contrapeso de hormigón continuo
- Tornillería de anclaje: No incluida
- Inclinación: Regulable de 20º a 35º
- Disposición del módulo: Vertical
- Tamaño máximo del panel Kit: 2400×1150 mm
- Tamaño máximo del panel Bulk: 2400×1150 mm
- Espesor del panel: 28-40 mm
- Perfilería: Aluminio EN AW-6005A T6 (Crudo o anodizado)
- Tornillería: Acero inoxidable A2-70
COMPONENTES
- TR12V
- G1
- TG1
- UG1
- S10
- S11
- A08
- s13
*Nota: Todos los puntos de anclaje del triángulo deben siempre anclarse a la correa de la cubierta.
En caso contrario se deberá colocar una subestructura. Consultar apartado de subestructuras.
Características destacadas:
- Instalación vertical sobre cubiertas planas.
- Inclinación ajustable entre 20° y 35°.
- Triángulo preensamblado que facilita el montaje.
- Anclaje al suelo mediante tornillos (hasta M10, no incluidos).
- Compatible con módulos de hasta 2400 x 1150 mm y espesores de 28 a 40 mm.
- Incluye presores centrales y laterales, arriostramientos y tapas protectoras.
- Material 100% reciclable, con marcado ES19/86524.
Ventajas:
- Estructura robusta y regulable.
- Instalación sencilla y rápida.
- Adaptabilidad del ángulo de inclinación.
- Ideal para cubiertas planas en proyectos de autoconsumo o industriales.
