Descripción

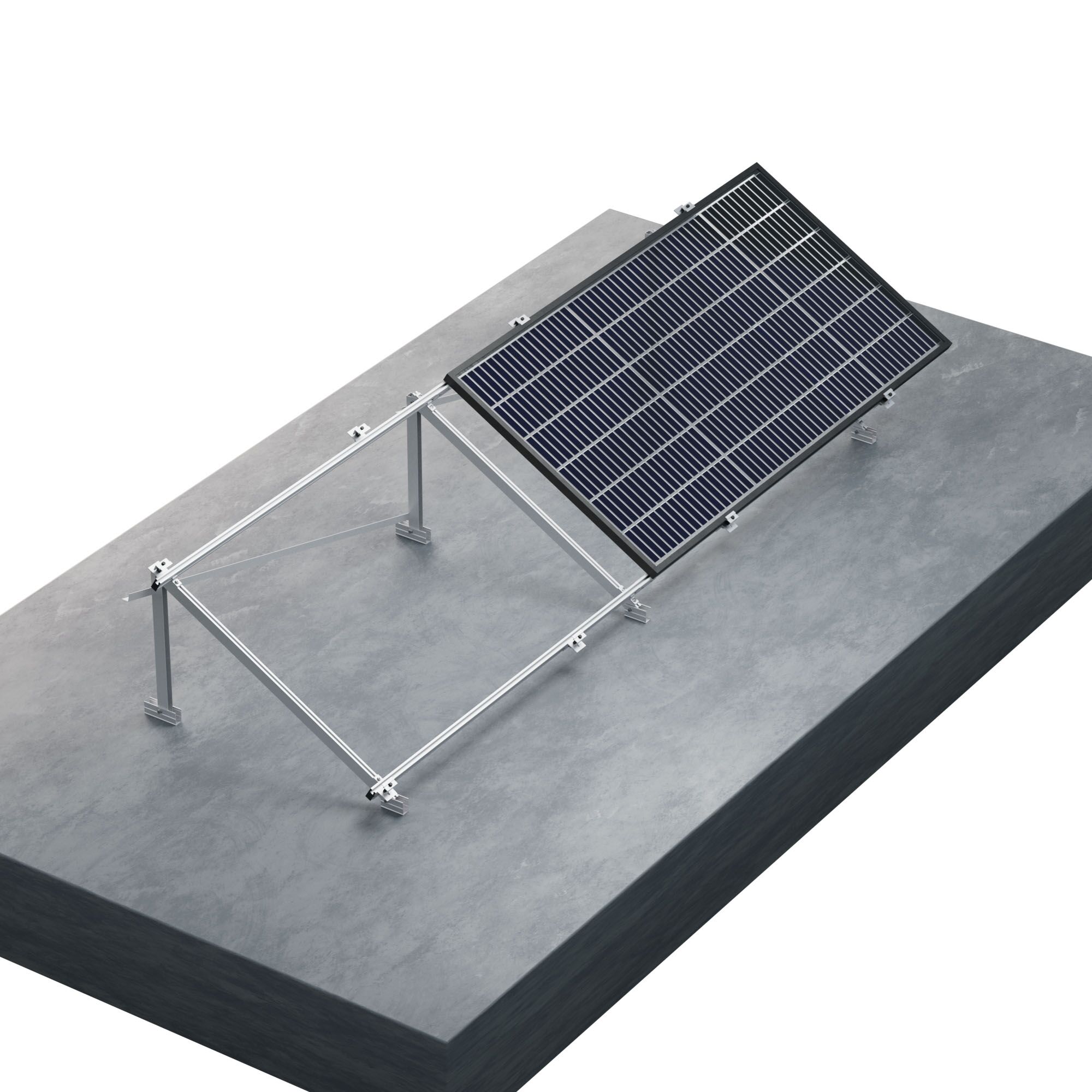

Sistema de Fijación Inclinada 09H para Cubierta Plana
El sistema 09H de Sunfer es un soporte inclinado abierto diseñado para la instalación horizontal de paneles solares en cubiertas planas. Gracias a su estructura preensamblada tipo triángulo, facilita un montaje rápido y seguro, permitiendo ajustar la inclinación a 15º o 30º para optimizar la captación solar.
ESPECIFICACIONES
- Superficie de instalación: Cubierta metálica o cubierta plana de hormigón
- Superficie de anclaje:
- Cubierta metálica: anclaje a correas o a chapa, subestructura necesaria
- Cubierta plana: anclaje a cubierta de hormigón o contrapeso de hormigón continuo
- Tornillería de anclaje: No incluida
- Inclinación: Estándar 15º o 30º
- Disposición del módulo: Horizontal
- Tamaño máximo del panel Kit: 2279×1150 mm
- Tamaño máximo del panel Bulk: 2400×1150 mm
- Espesor del panel: 28-40 mm
- Perfilería: Aluminio EN AW-6005A T6 (Crudo o anodizado)
- Tornillería: Acero inoxidable A2-70
COMPONENTES
- TR09H
- G1
- TG1
- UG1
- S12
- A08
- S13.3
*Nota: Todos los puntos de anclaje del triángulo deben siempre anclarse a la correa de la cubierta.
En caso contrario se deberá colocar una subestructura. Consultar apartado de subestructuras.
Características destacadas:
- Instalación horizontal en cubiertas planas.
- Inclinación ajustable a 15º o 30º.
- Triángulo preensamblado para un montaje ágil y seguro.
- Anclaje al suelo mediante tornillos (hasta M10, no incluidos).
- Compatible con módulos de hasta 2279 x 1150 mm y espesores de 28 a 40 mm.
- Incluye presores centrales y laterales, arriostramientos y tapas protectoras.
- Material 100% reciclable, con marcado ES19/86524.
Ventajas:
- Soporte robusto y fiable.
- Montaje sencillo y rápido.
- Posibilidad de ajustar la inclinación según necesidades.
- Ideal para instalaciones en cubiertas planas de uso residencial, comercial o industrial.
