Descripción

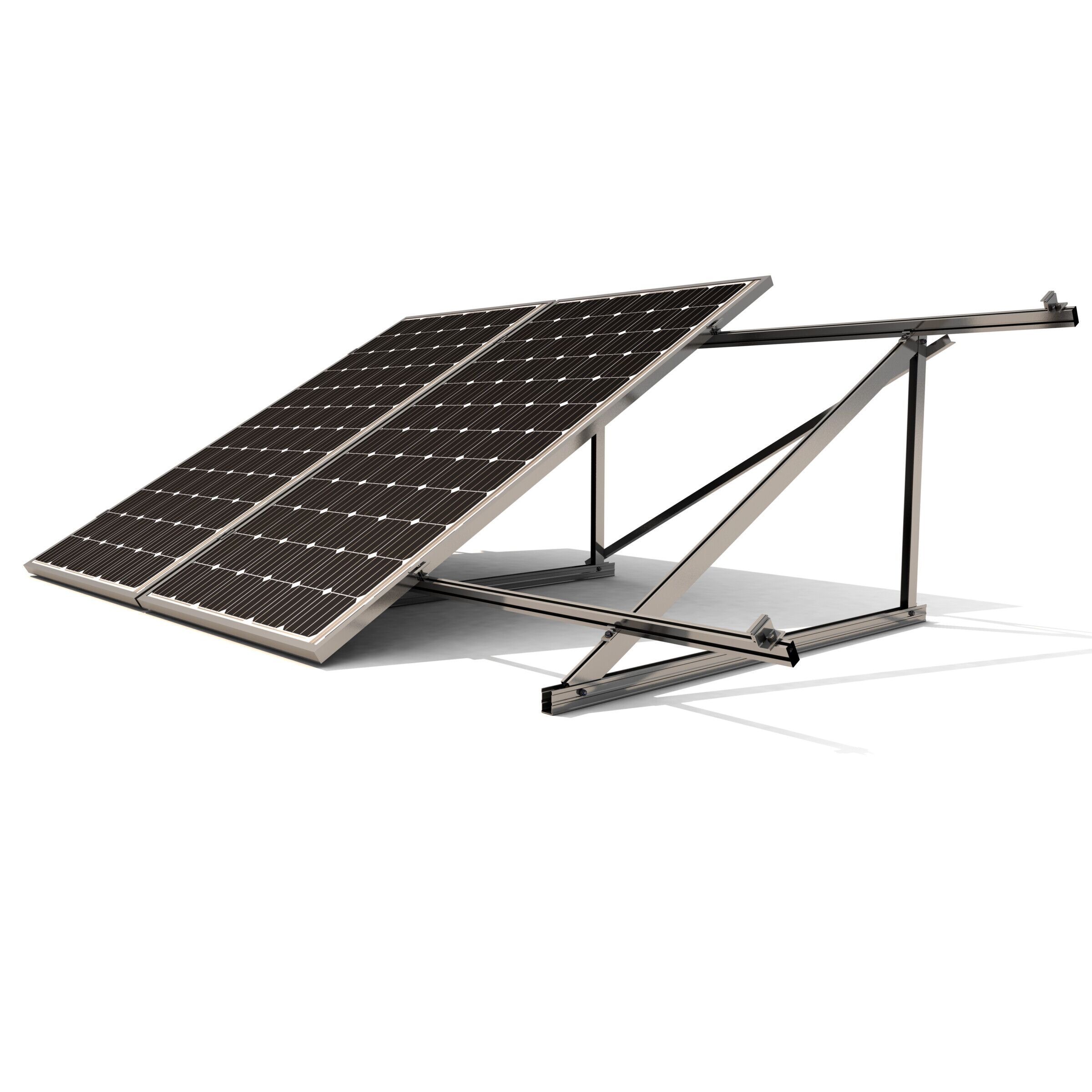

Sistema de Fijación Inclinada 10V para Cubierta Metálica
El sistema 10V de Sunfer es un soporte inclinado cerrado diseñado para la instalación vertical de módulos solares sobre cubiertas metálicas. Su estructura robusta, con triángulo preensamblado, permite una fijación segura y eficiente, ofreciendo inclinación fija de 15° o 30° para optimizar la producción fotovoltaica.
ESPECIFICACIONES
- Superficie de instalación: Cubierta metálica o cubierta plana
- Superficie de anclaje:

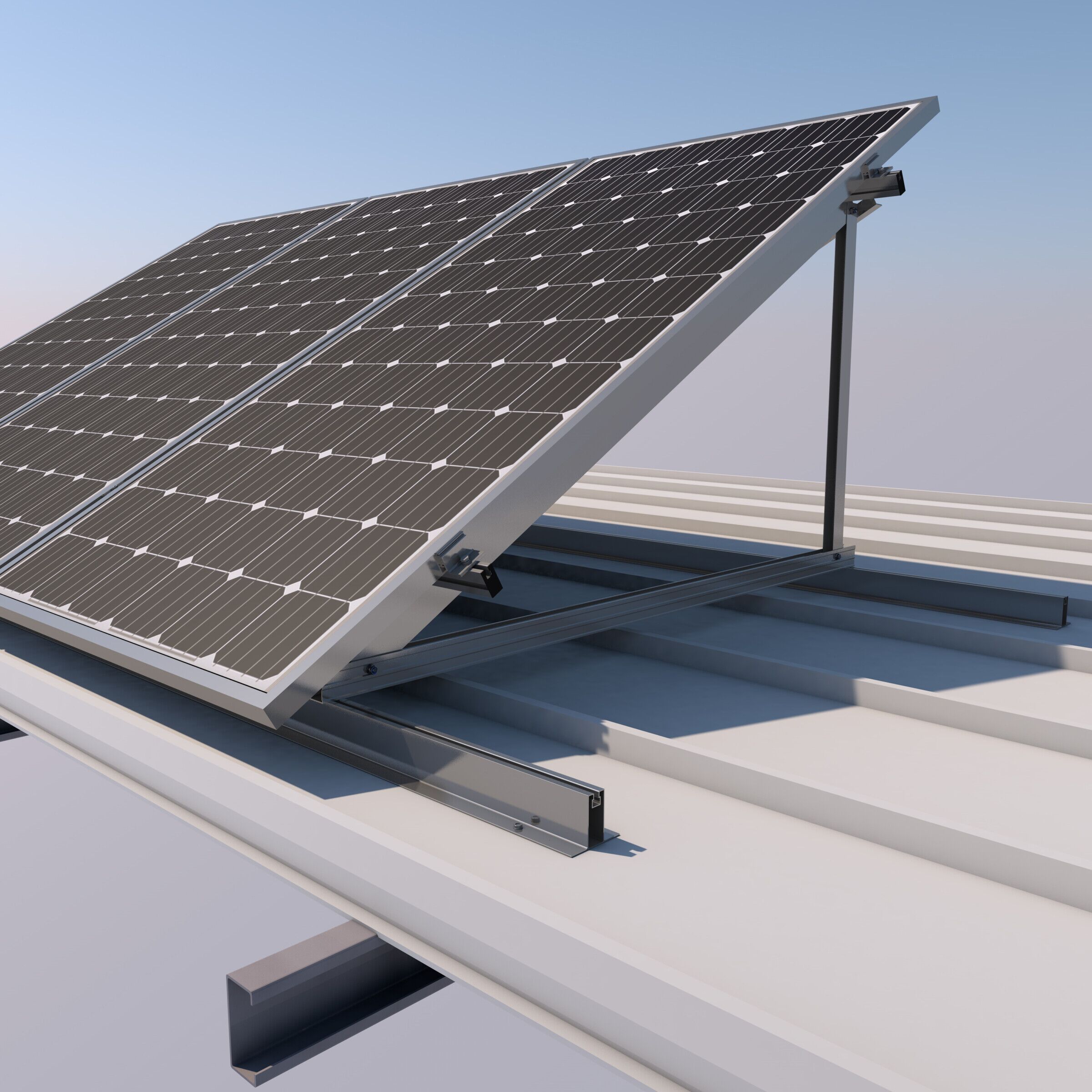

- Cubierta metálica: : Correas o a chapa, subestructura necesaria

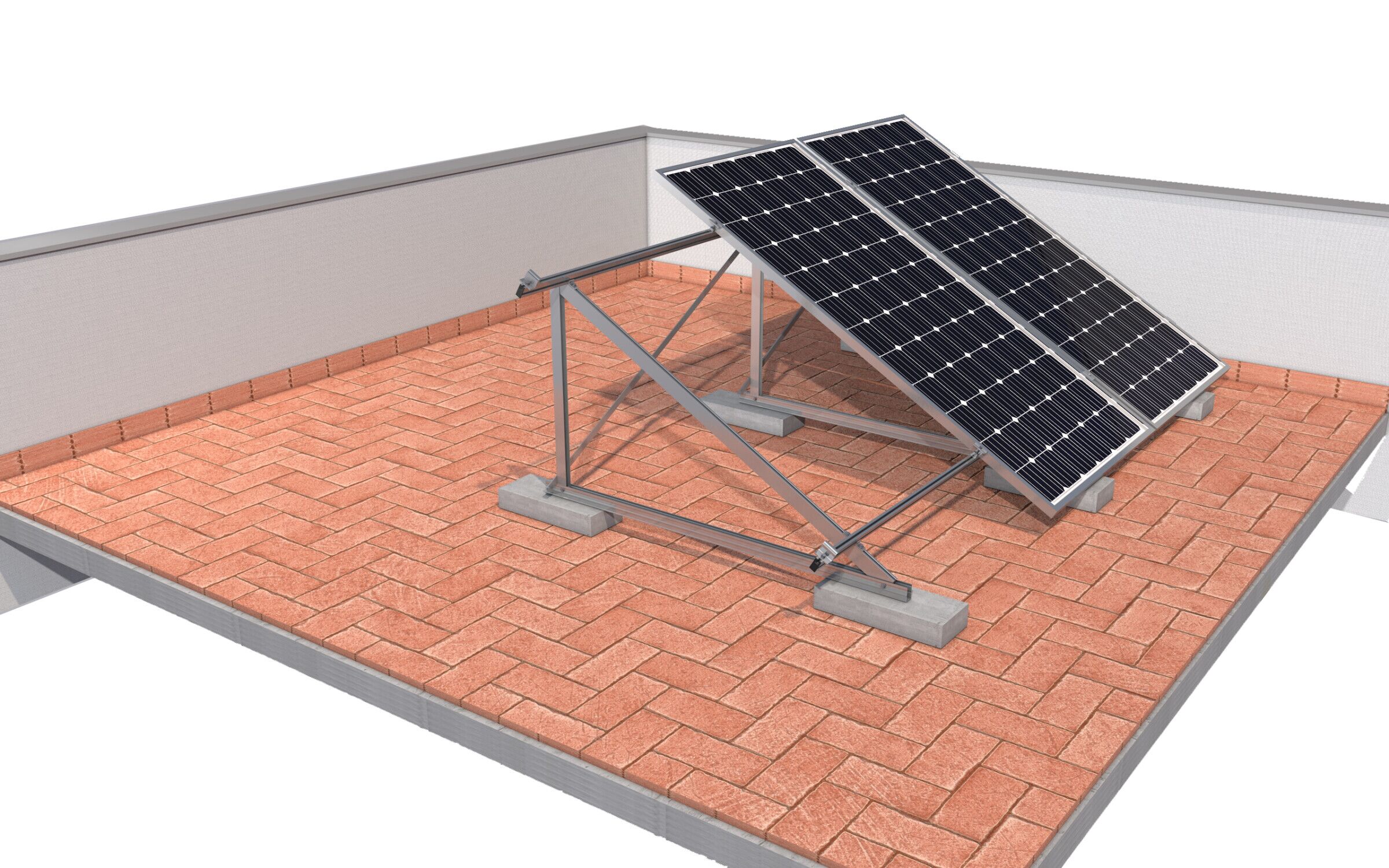

- Cubierta plana: Cubierta de hormigón o contrapeso de hormigón
- Tornillería de anclaje: No incluida
- Inclinación: Estándar 15º o 30º
- Disposición del módulo: Vertical
- Tamaño máximo del panel Kit: 1800×1150 mm
- Tamaño máximo del panel Bulk: 1800×1350 mm
- Espesor del panel: 28-40 mm
- Perfilería: Aluminio EN AW-6005A T6 (Crudo o anodizado)
- Tornillería: Acero inoxidable A2-70
COMPONENTES
- TR11V
- G1
- TG1
- UG1
- S10
- S11
- A08
- S13
*Nota: Todos los puntos de anclaje del triángulo deben siempre anclarse a la correa de la cubierta.
En caso contrario se deberá colocar una subestructura. Consultar apartado de subestructuras
Características destacadas:
- Instalación vertical sobre cubiertas metálicas.
- Inclinación fija de 15° o 30°.

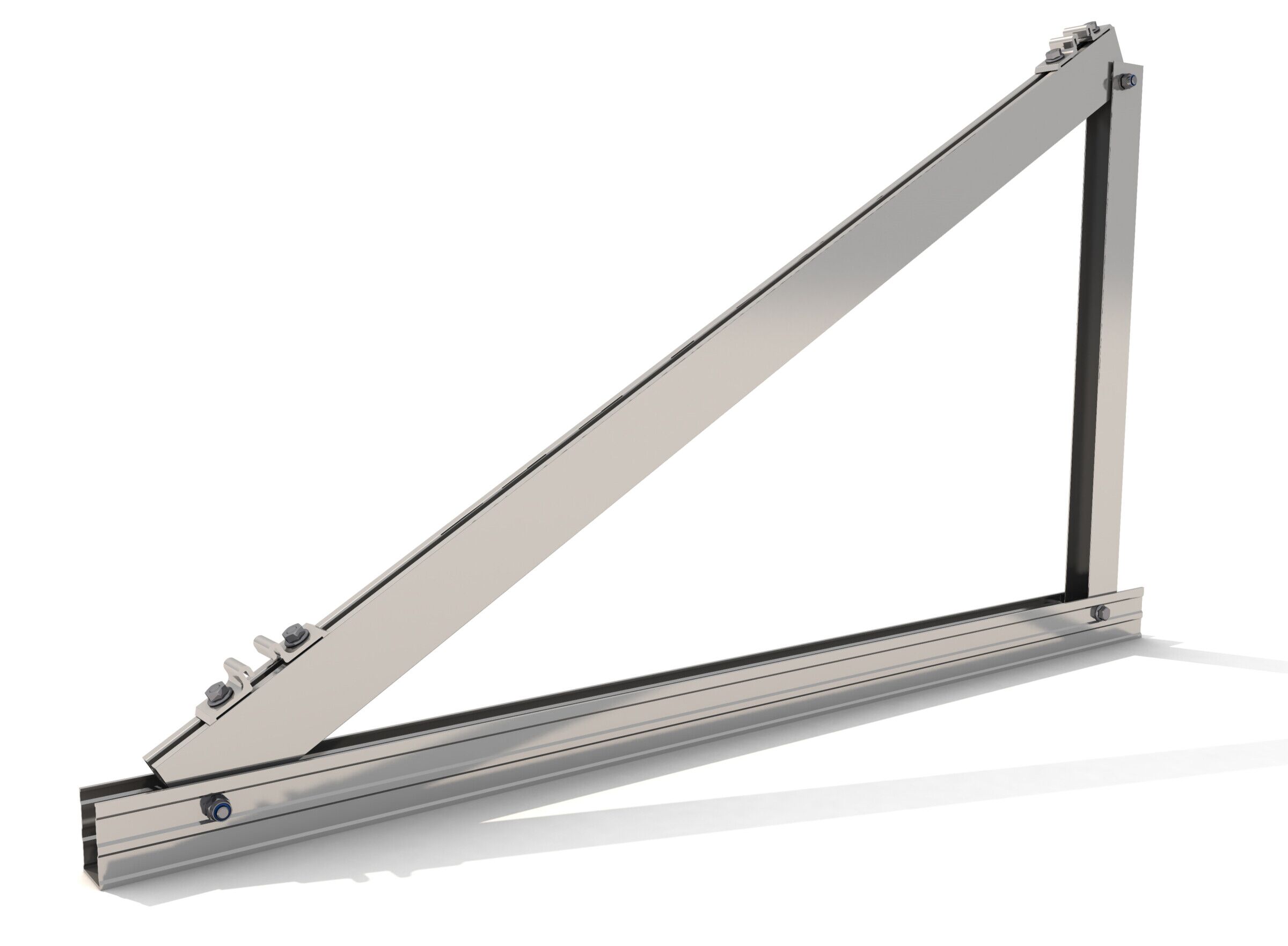

- Triángulo preensamblado que facilita el montaje.
- Anclaje al suelo mediante tornillos (hasta M10, no incluidos).
- Compatible con módulos de hasta 1800 x 1150 mm y espesores de 28 a 40 mm.
- Distancia entre módulos: 20 mm.
- Incluye presores laterales y centrales, arriostramientos, uniones y tapas protectoras.
- Material 100% reciclable, con marcado ES19/86524.
Ventajas:
- Estructura robusta y fiable.
- Montaje rápido y sencillo.
- Óptima inclinación para mejorar la captación solar.
- Ideal para cubiertas metálicas de uso comercial e industrial.
