Soporte coplanar para teja disposición Vertical 01V-CL

SOPORTE COPLANAR 01V-CL

Sistema de fijación coplanar 01V-CL de Sunfer, diseñado para la instalación segura y rápida de paneles solares en cubiertas de teja. Compatible con módulos de hasta 2400 x 1150 mm y adaptable a diferentes tipos de soporte. Solución robusta, eficiente y fácil de instalar.

📄 Ver ficha técnica 01V-CL

Iniciar sesión para ver precios

Descripción

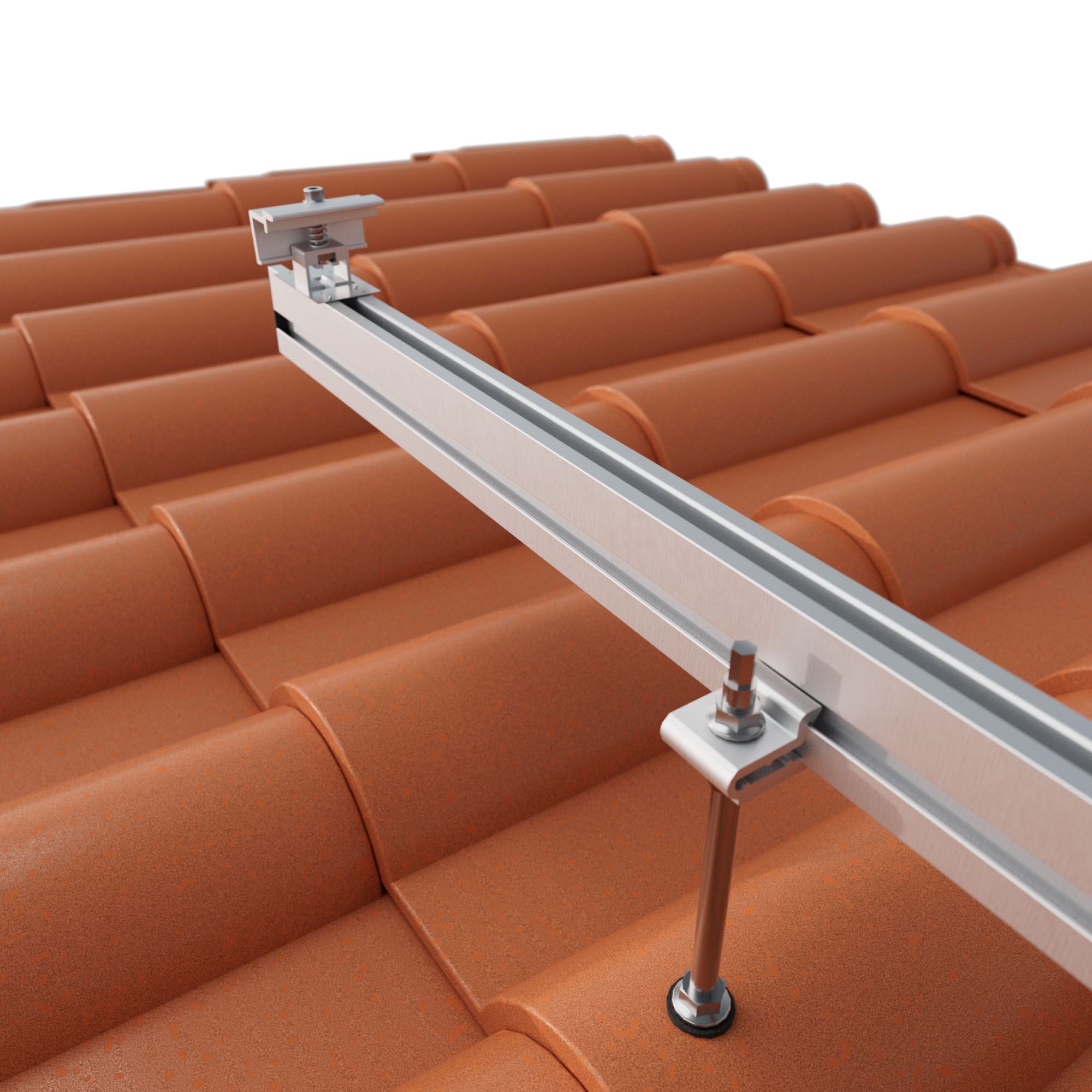

Sistema de Fijación Coplanar 01V-CL para Cubierta de Teja

El sistema 01V-CL de Sunfer es una solución de fijación coplanar continua, diseñada específicamente para la instalación de módulos fotovoltaicos sobre cubiertas de teja. Este soporte permite una instalación segura, eficiente y duradera, garantizando una perfecta integración arquitectónica.

ESPECIFICACIONES

  • Superficie de instalación: Cubierta de teja

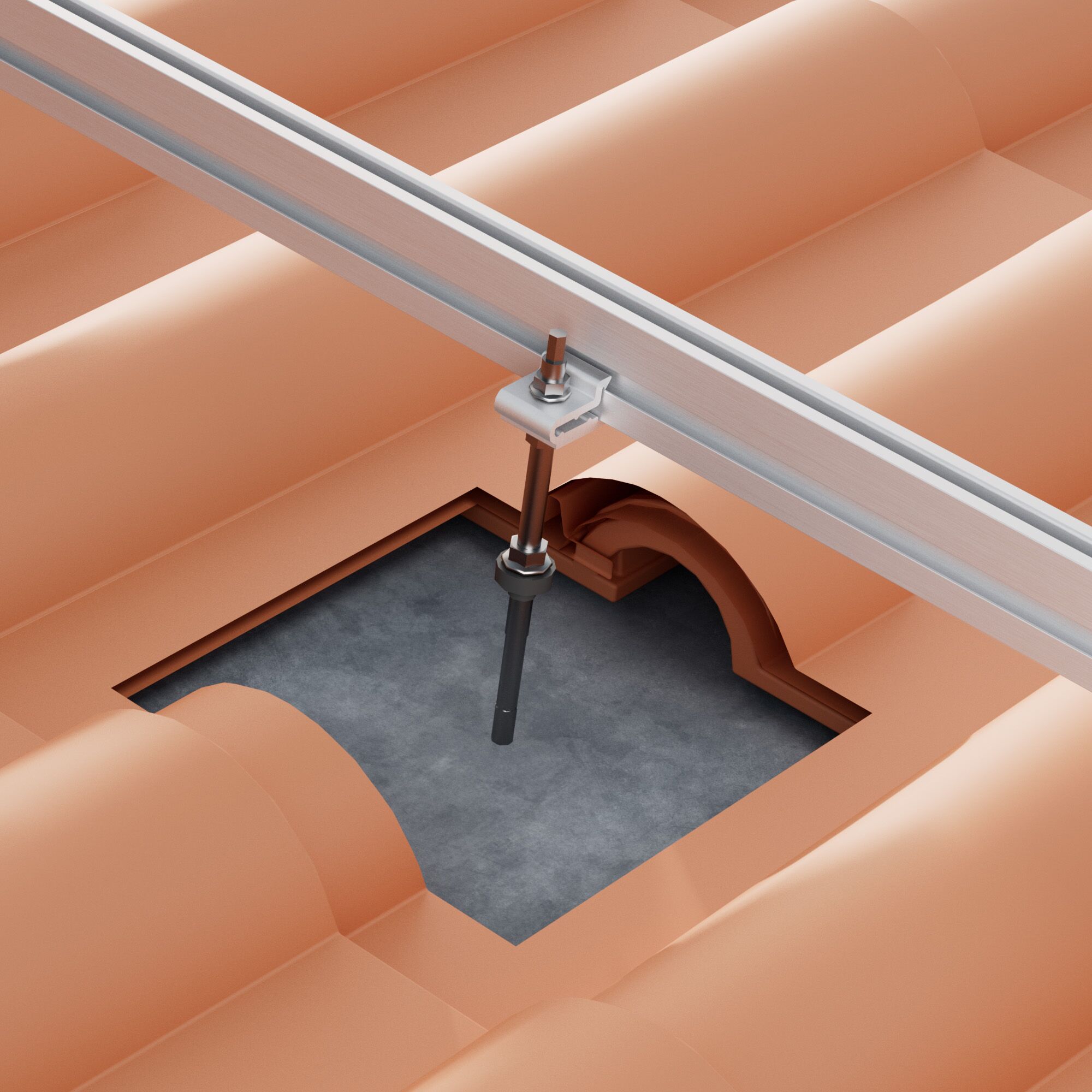

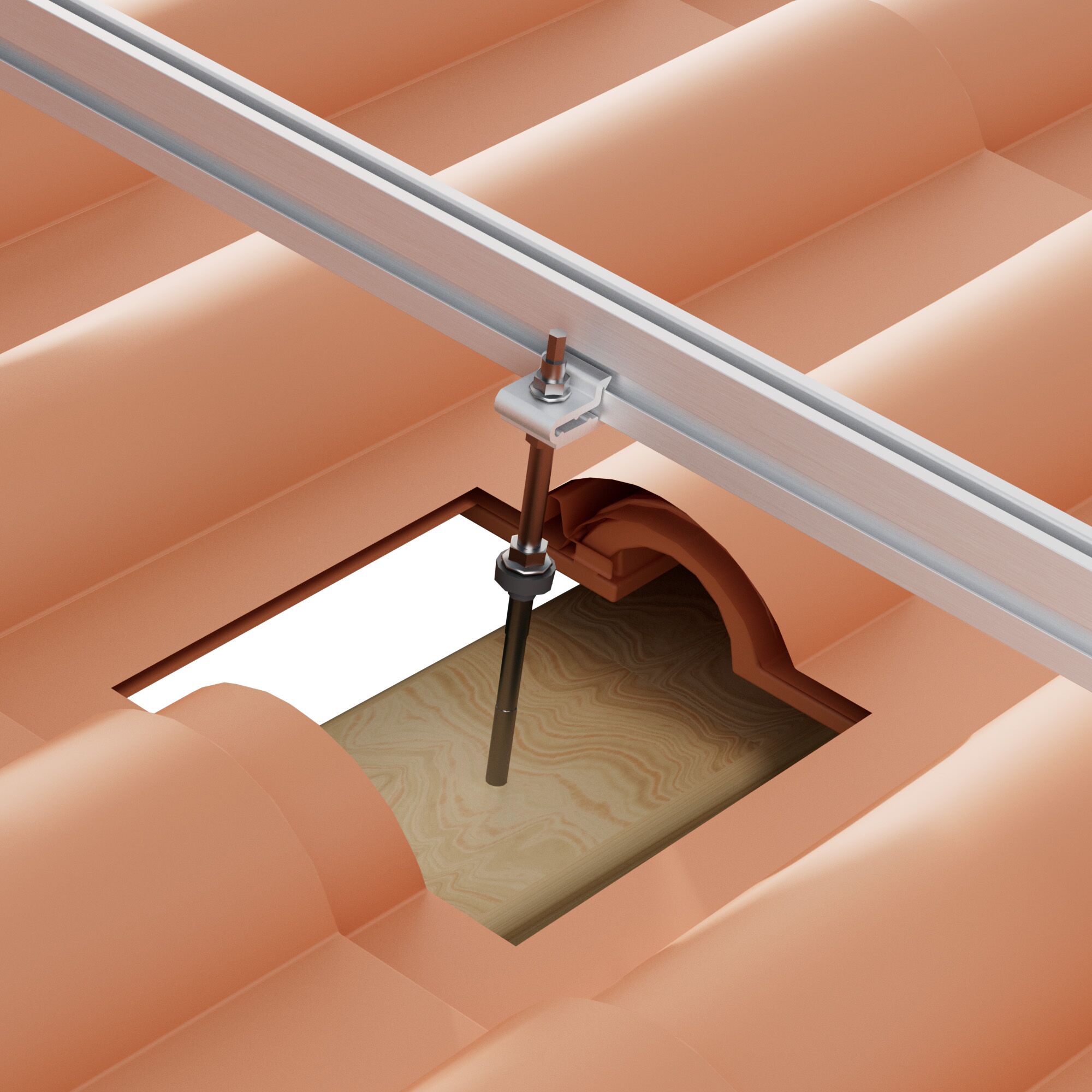

  • Superficie de anclaje: Losa de hormigón y viga de madera
  • Fijación: Atornillada
  • Tornillería de anclaje: Tornillo doble rosca con arandela de sellado
  • Tamaño máximo del panel Kit: 2279×1150 mm
  • Tamaño máximo del panel Bulk: 2400×1350 mm
  • Espesor del panel: 28-40 mm
  • Perfilería: Aluminio EN AW-6005A T6 (Crudo o anodizado)
  • Tornillería: Acero inoxidable A2-70
  • Junta de estanqueidad: EPDM

TEJAS COMPATIBLES CON LA FIJACIÓN

  • Curva/Árabe
  • Mixta plana
  • Mixta curva
  • Hormigón
  • Alicantina
  • Plana lisa

Características principales:

  • Montaje vertical con orientación perpendicular a la cumbrera.
  • Apto para módulos con un tamaño máximo de 2400 x 1150 mm y un espesor de 28 a 40 mm.
  • Distancia entre módulos: 20 mm, facilitando la colocación de presores centrales y garantizando una fijación segura.
  • Anclaje atornillado directamente sobre la cubierta, asegurando la resistencia estructural.
  • Material 100% reciclable, con marcado ES19/86524.

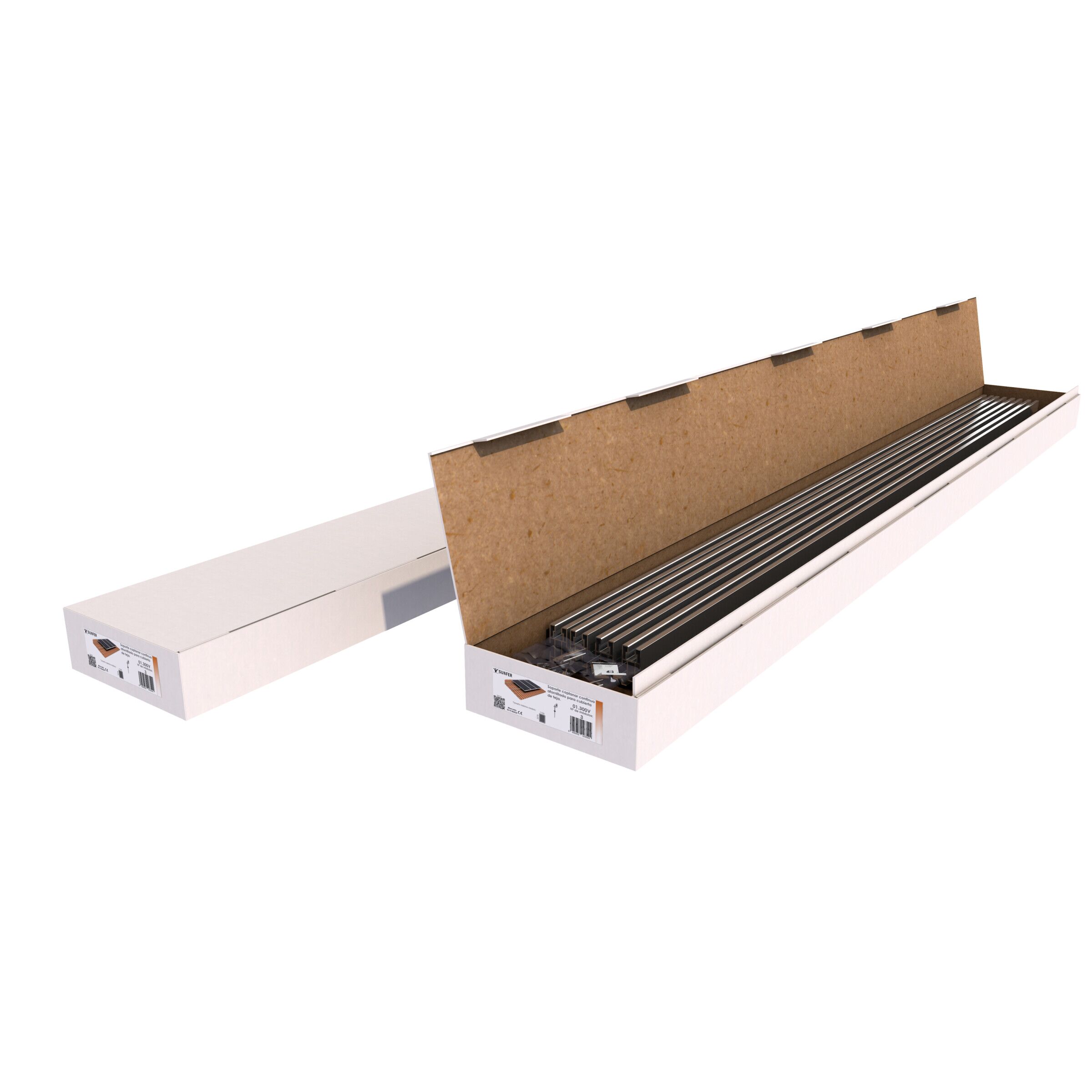

  • Incluye presores centrales y laterales, tapas protectoras y todos los elementos necesarios para su correcta instalación.
  • Compatible con cubiertas de teja sobre viguetas de madera, losas de hormigón y otros tipos de soporte, recomendándose el uso de taco químico para una mayor fijación.
  • Par de apriete recomendado:
    • Tornillo M4.8: 7 Nm
    • Tornillo M8: 20 Nm
    • Tornillo M10: 40 Nm

Ventajas:

  • Instalación sencilla y rápida.
  • Diseño robusto y seguro frente a cargas de viento y nieve.
  • Garantiza la impermeabilidad de la cubierta tras la instalación.
  • Fabricado con materiales reciclables y resistentes a la corrosión.

Este sistema es ideal para proyectos residenciales y comerciales que requieran una solución fiable y estética para la fijación de paneles solares sobre cubierta inclinada de teja.

→ Visitar Sunfer Energy

Información adicional

Peso N/D
Dimensiones N/D
Nº de módulos

para 1 panel, para 2 paneles, para 3 paneles, para 4 paneles, para 5 paneles, para 6 paneles, 01VPS2, 01VPS1

Estructura Metálica
