Descripción
Sistema de Fijación Inclinada 21H para Cubierta Metálica con Anclaje a Correas

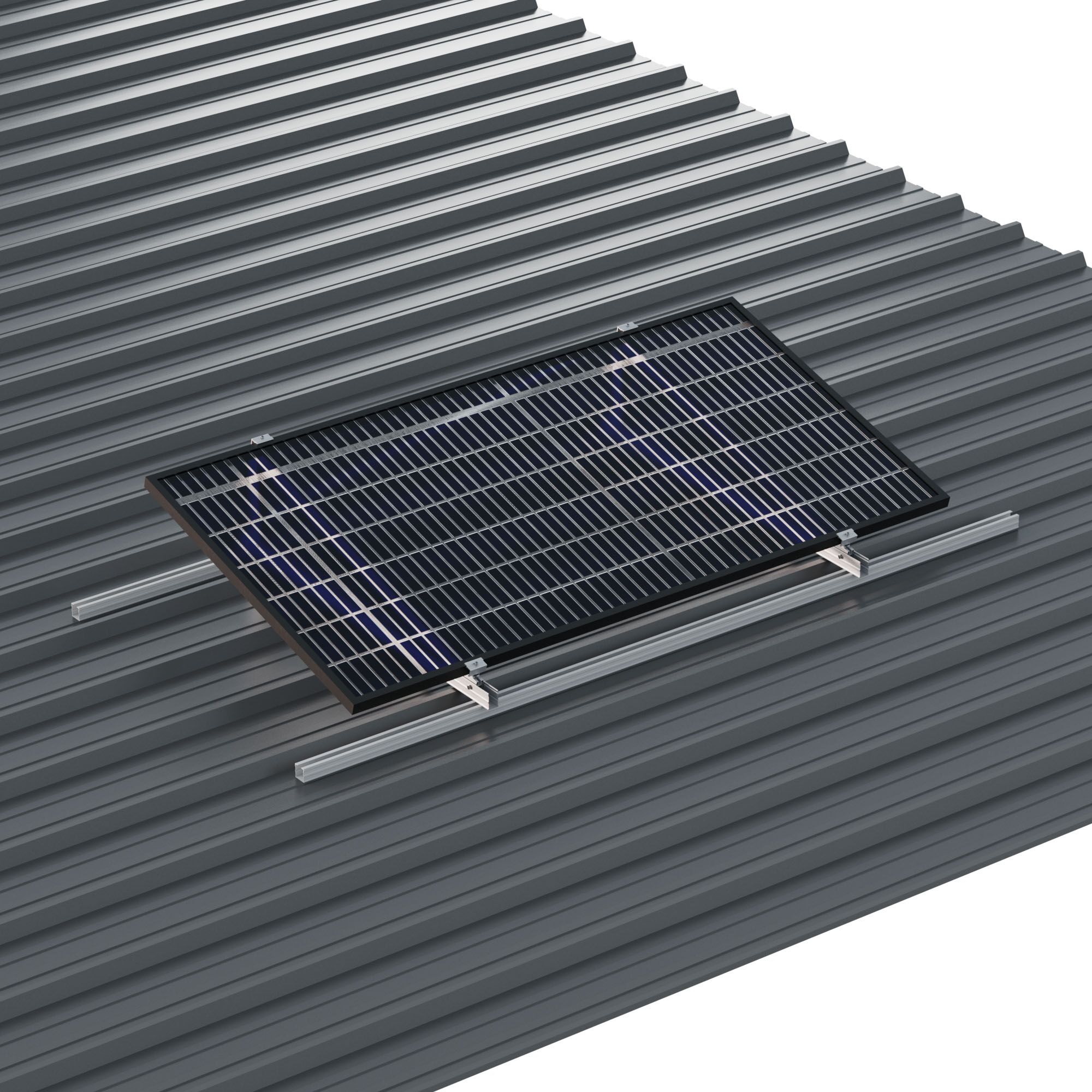

El sistema 21H de Sunfer es un soporte inclinado cerrado diseñado para la instalación horizontal de módulos solares sobre cubiertas metálicas. Su diseño robusto permite el anclaje directo a correas mediante tornillería, ofreciendo una solución sólida, duradera y con inclinación fija de 15° o 30°.
ESPECIFICACIONES
- Superficie de instalación: Cubierta metálica
- Superficie de anclaje: Correas con subestructura incluida
- Tornillería de anclaje: No incluida
- Inclinación: Estándar 15º o 30º
- Disposición del módulo: Horizontal
- Tamaño máximo del panel Kit: 2279×1150 mm
- Tamaño máximo del panel Bulk: 2279×1150 mm
- Espesor del panel: 28-40 mm
- Perfilería: Aluminio EN AW-6005A T6 (Crudo o anodizado)
- Tornillería: Acero inoxidable A2-70
COMPONENTES
- TR20H
- G3
- UG3
- S10
- S35
- A08
- S13
Características destacadas:
- Instalación horizontal sobre cubierta metálica con anclaje a correas.
- Inclinación fija: 15° o 30°.
- Compatible con módulos de hasta 2279 x 1150 mm y espesores de 28 a 40 mm.

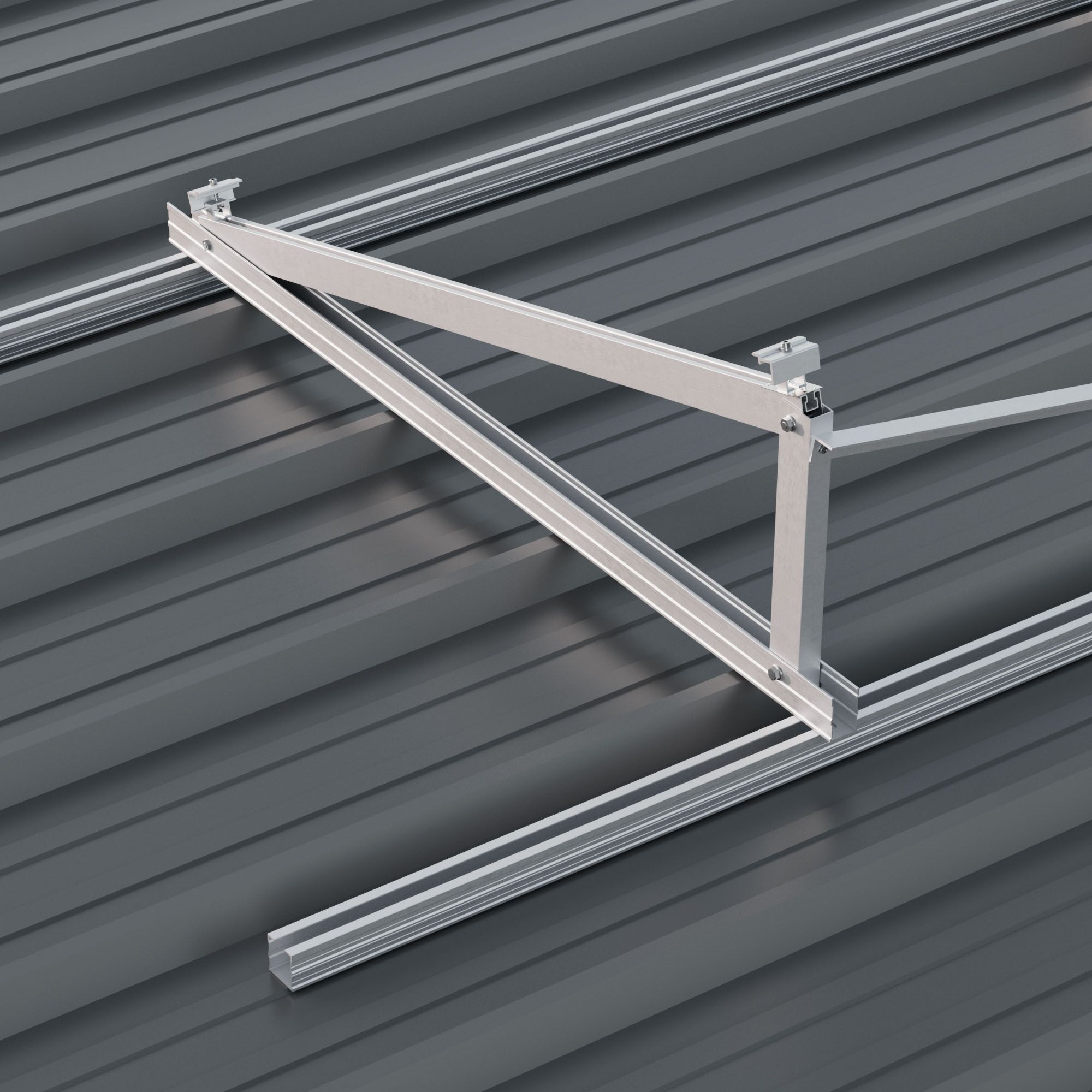

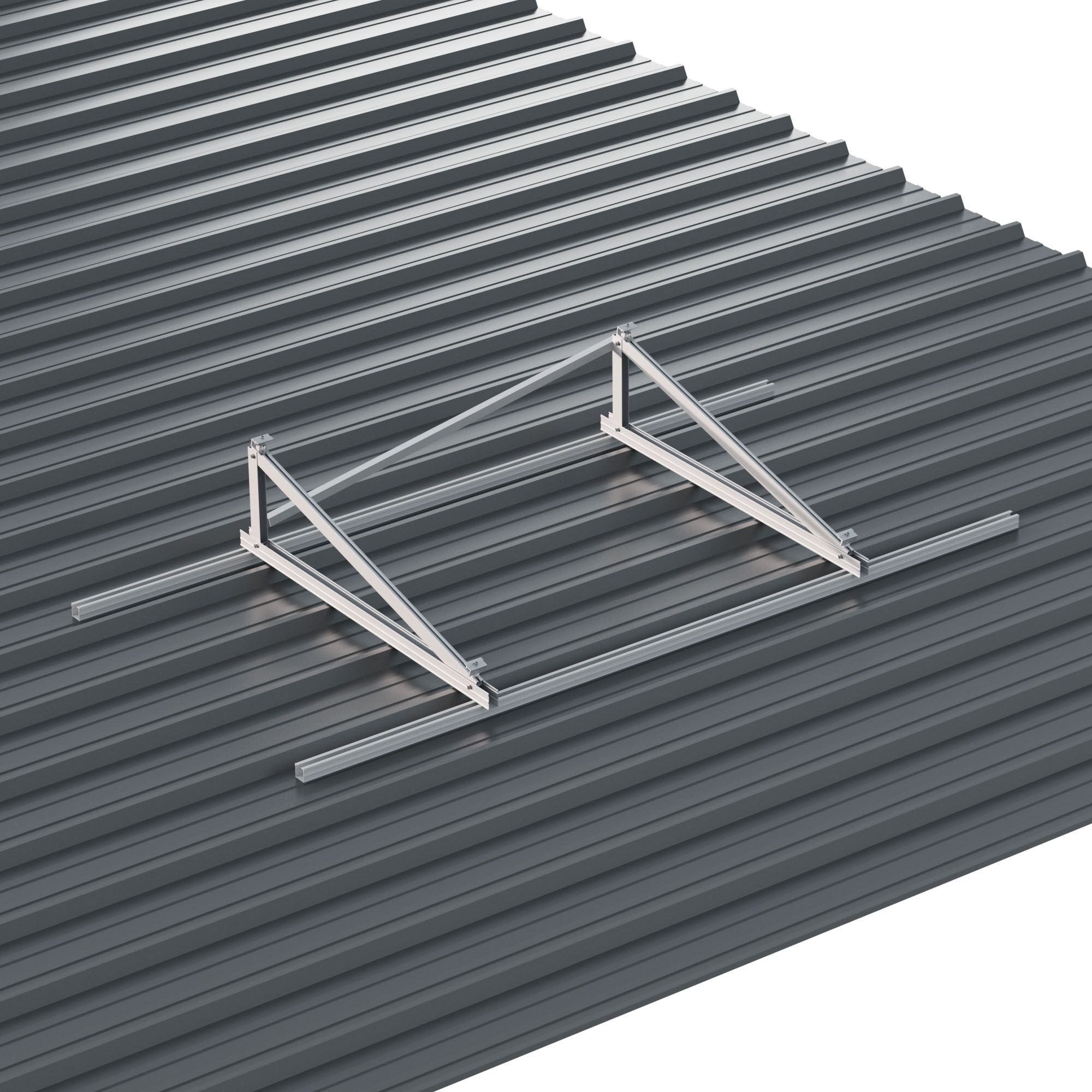

- Triángulo preensamblado con sistema de arriostramiento para 1, 2 o 3 módulos.

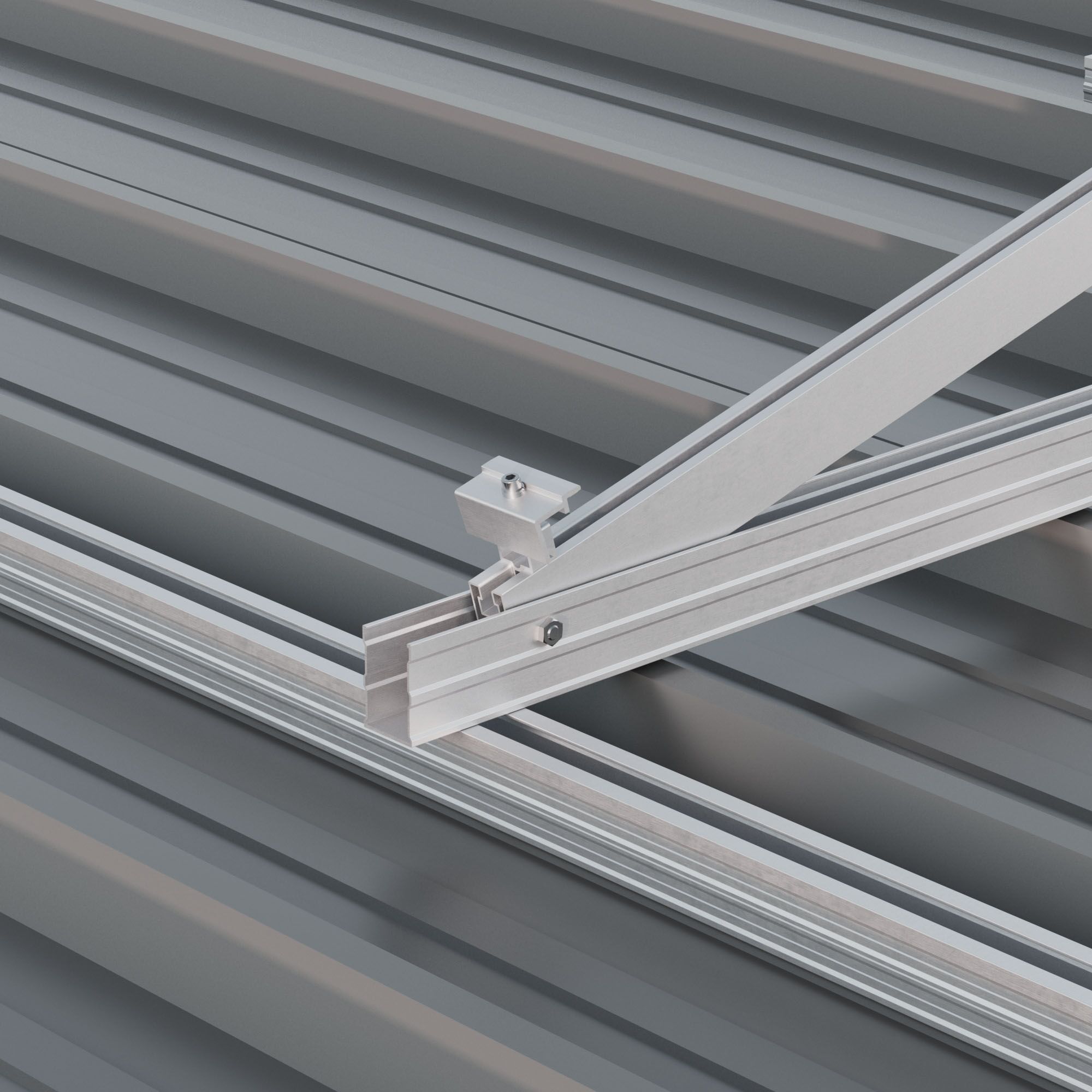

- Perfiles G3 y uniones UG3 para una estructura continua.
- Incluye presores laterales (4 por módulo).
- Tornillos de cosido y fijación a correa no incluidos.
- Par de apriete recomendado:
- Presores: 7 Nm
- Tornillos M8: 20 Nm
- Tornillos M10: 40 Nm
- Material 100% reciclable, con marcado ES19/86524.
Ventajas:
- Alta resistencia estructural con fijación directa a correas.
- Instalación segura y estanca.
- Ideal para proyectos industriales con cubierta metálica.
- Configurable para diferentes longitudes de módulos y número de triángulos.
