Sistema de Fijación Inclinada Regulable 13V para Cubierta Metálica

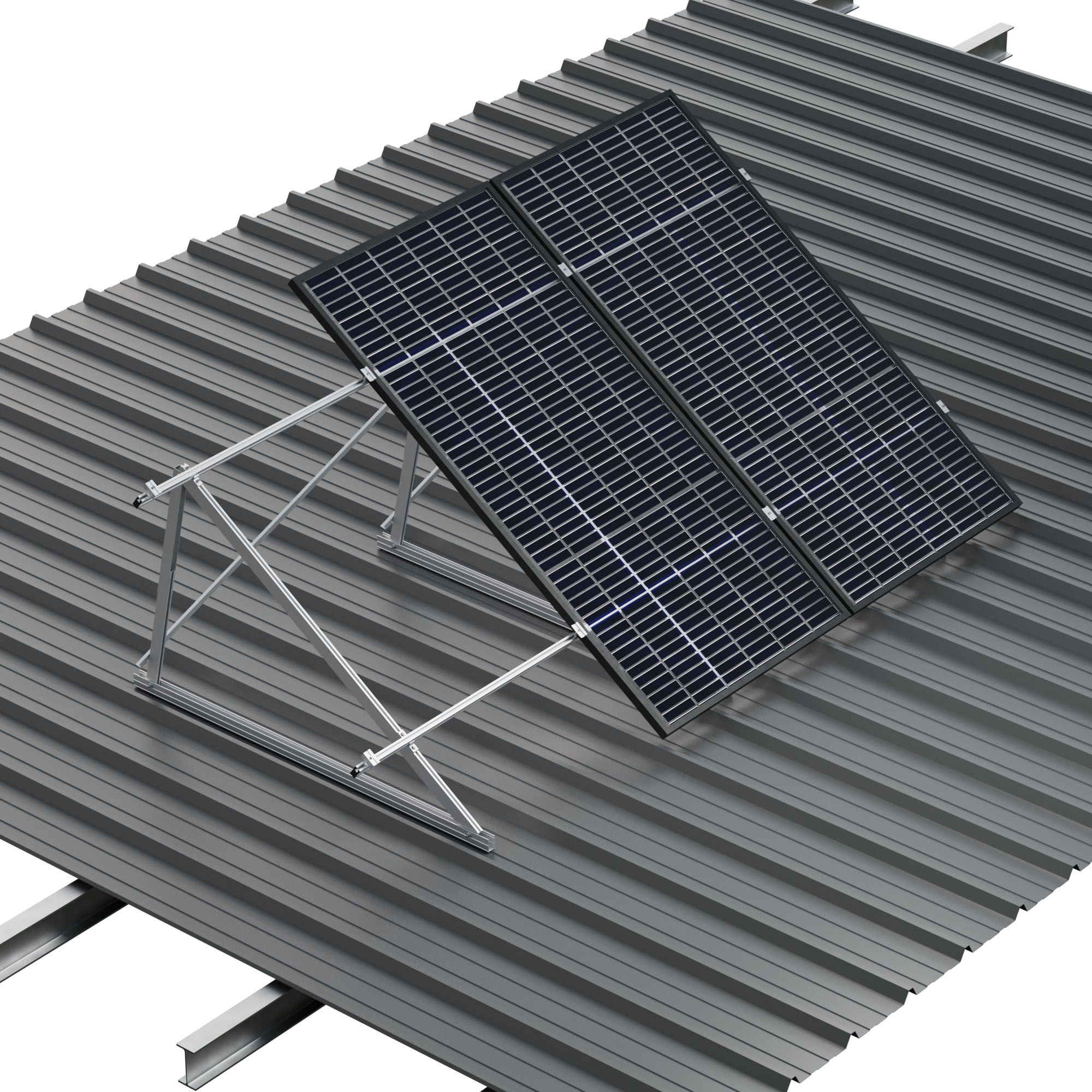

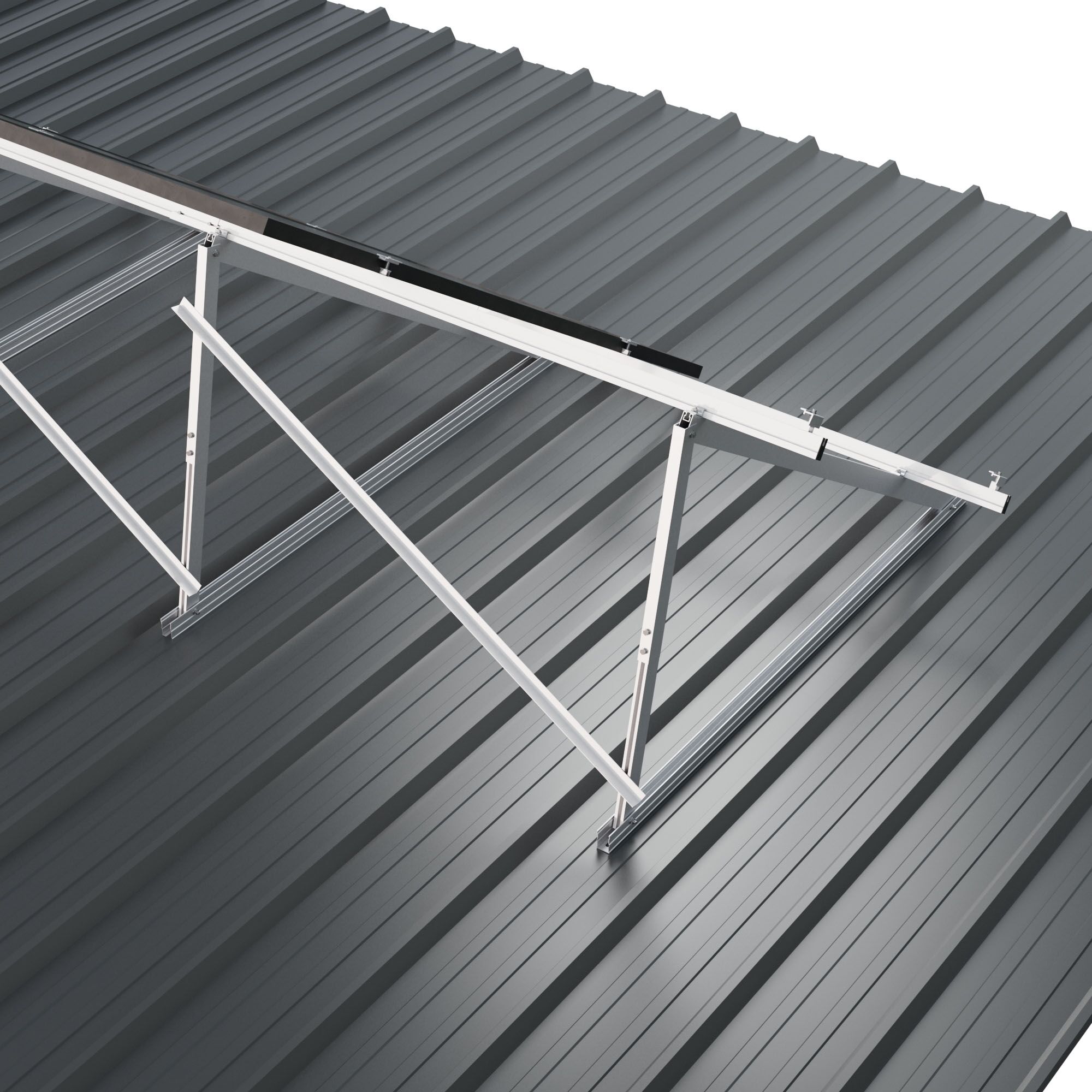

El sistema 13V de Sunfer es un soporte inclinado abierto y regulable diseñado para la instalación vertical de módulos solares sobre cubiertas metálicas. Su estructura con triángulo preensamblado y plegable permite ajustar la inclinación entre 20° y 35°, facilitando una instalación rápida, robusta y adaptable a las necesidades del proyecto.
ESPECIFICACIONES
- Superficie de instalación: Cubierta metálica o cubierta plana de hormigón
- Superficie de anclaje:
- Cubierta metálica: anclaje a correas o a chapa, subestructura necesaria
- Cubierta plana: anclaje a cubierta de hormigón o contrapeso de hormigón continuo
- Tornillería de anclaje: No incluida
- Inclinación: Regulable de 20º a 35º
- Disposición del módulo: Vertical
- Tamaño máximo del panel Kit: 2400 x 1150 mm
- Tamaño máximo del panel Bulk: 2400 x 1350 mm
- Espesor del panel: 28-40 mm
- Perfilería: Aluminio EN AW-6005A T6 (Crudo o anodizado)
- Tornillería: Acero inoxidable A2-70
COMPONENTES:
- TR13V
- G1
- TG1
- UG1
- S10
- S11
- A08
- S13

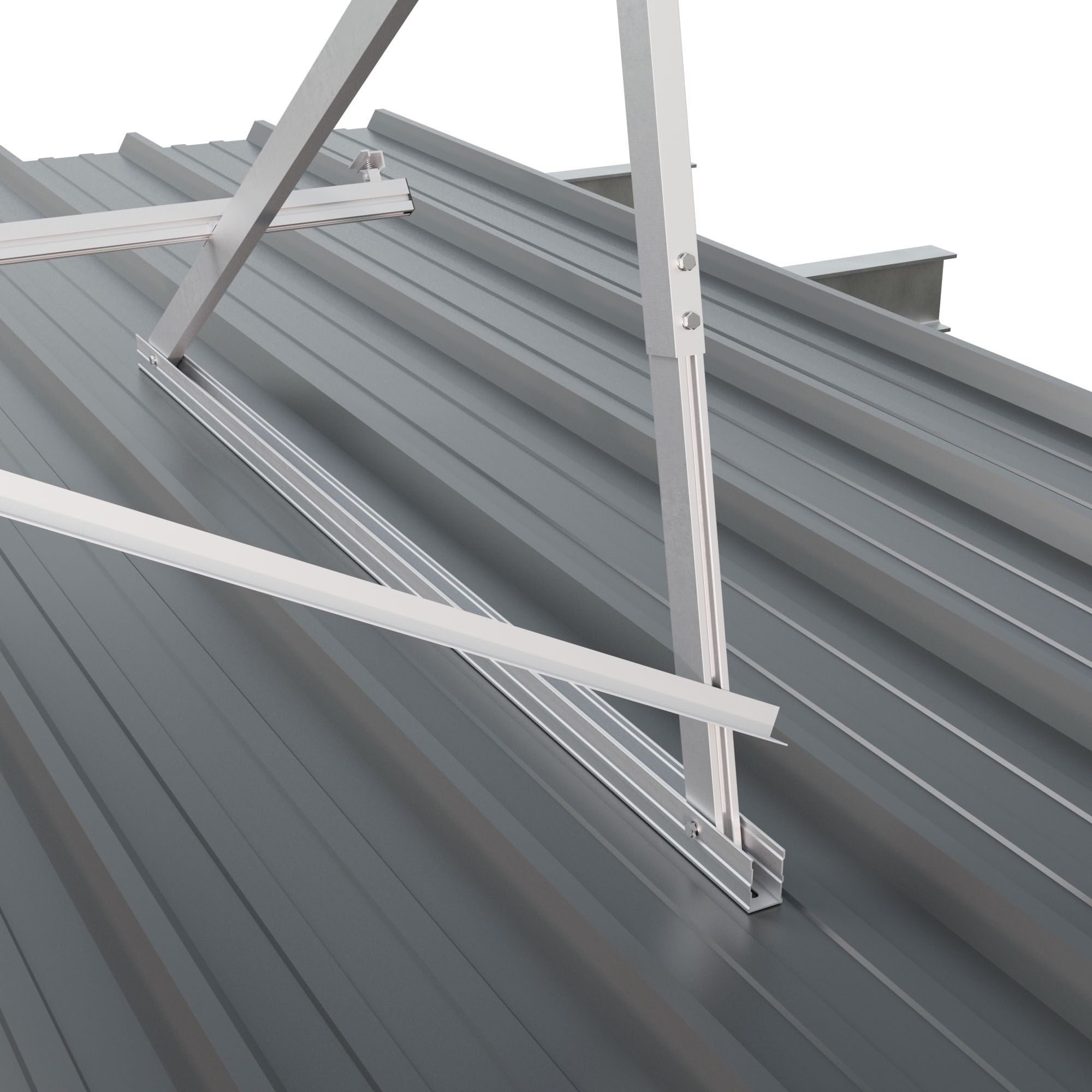

Nota: Todos los puntos de anclaje del triángulo deben siempre anclarse a la correa de la cubierta.
En caso contrario se deberá colocar una subestructura. Consultar apartado de subestructuras.
Características destacadas:
- Instalación vertical sobre cubierta metálica.
- Inclinación regulable de 20° a 35° mediante tornillería ajustable.
- Compatible con módulos de hasta 2400 x 1150 mm y espesores de 28 a 40 mm.
- Incluye perfiles G1, uniones UG1, arriostramientos según configuración (2 a 4+ triángulos), presores centrales y laterales y tapas G1.
- Distancia entre módulos: 20 mm.
- Anclaje mediante tornillos (hasta M10, no incluidos).
- Material 100% reciclable, con marcado ES19/86524.
Ventajas:
- Montaje rápido con triángulo preensamblado y plegable.
- Inclinación regulable según orientación y latitud del proyecto.
- Alta resistencia estructural.
- Ideal para cubiertas industriales y comerciales.
