Descripción

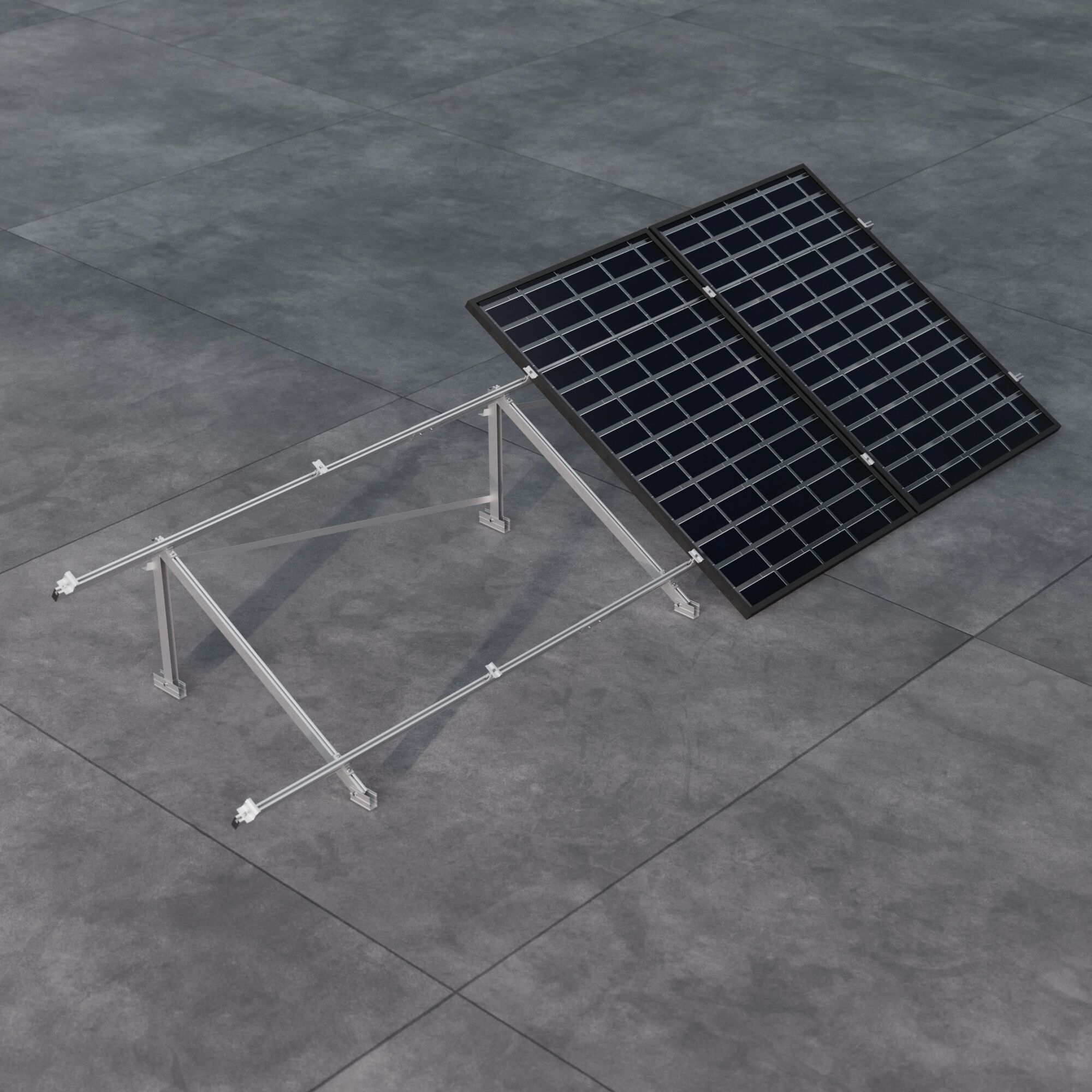

Sistema de Fijación Inclinada 08V para Cubierta Plana
El sistema 08V de Sunfer es un soporte inclinado abierto diseñado para la instalación de paneles solares en cubiertas planas. Su estructura preensamblada tipo triángulo permite una fijación segura y eficiente en disposición vertical, con una inclinación ajustable de 15º a 30º, optimizando la captación solar.
ESPECIFICACIONES
- Superficie de instalación: Chapa metálica o cubierta plana
- Superficie de anclaje:
- Cubierta metálica: Correas o a chapa, subestructura necesaria
- Cubierta plana: Cubierta de hormigón o contrapeso de hormigón continuo
- Tornillería de anclaje: No incluida
- Inclinación: Estándar 15º o 30º
- Disposición del módulo: Vertical
- Tamaño máximo del panel Kit: 1800×1150 mm
- Tamaño máximo del panel Bulk: 1800×1150 mm
- Espesor del panel: 28-40 mm
- Perfilería: Aluminio EN AW-6005A T6 (Crudo o anodizado)
- Tornillería: Acero inoxidable A2-70
COMPONENTES:
- TR08V
- G1
- TG1
- UG1
- S10
- S11
- A08
- s13
*Nota: Todos los puntos de anclaje del triángulo deben siempre anclarse a la correa de la cubierta.
En caso contrario se deberá colocar una subestructura. Consultar apartado de subestructuras.
Características destacadas:
- Instalación vertical para cubiertas planas.
- Inclinación ajustable a 15º o 30º.
- Triángulo preensamblado para facilitar el montaje.
- Anclaje al suelo mediante tornillos (hasta M10, no incluidos).
- Compatible con módulos de hasta 1800 x 1150 mm y espesores de 28 a 40 mm.
- Incluye presores laterales y centrales, arriostramientos y tapas de acabado.
- Material 100% reciclable, con marcado ES19/86524.
Ventajas:
- Soporte robusto y estable.
- Instalación sencilla y rápida.
- Óptima inclinación para maximizar la producción solar.
- Solución ideal para cubiertas planas en proyectos residenciales y comerciales.
