Descripción
Sistema de Fijación Inclinada 18H con Poste Incluido

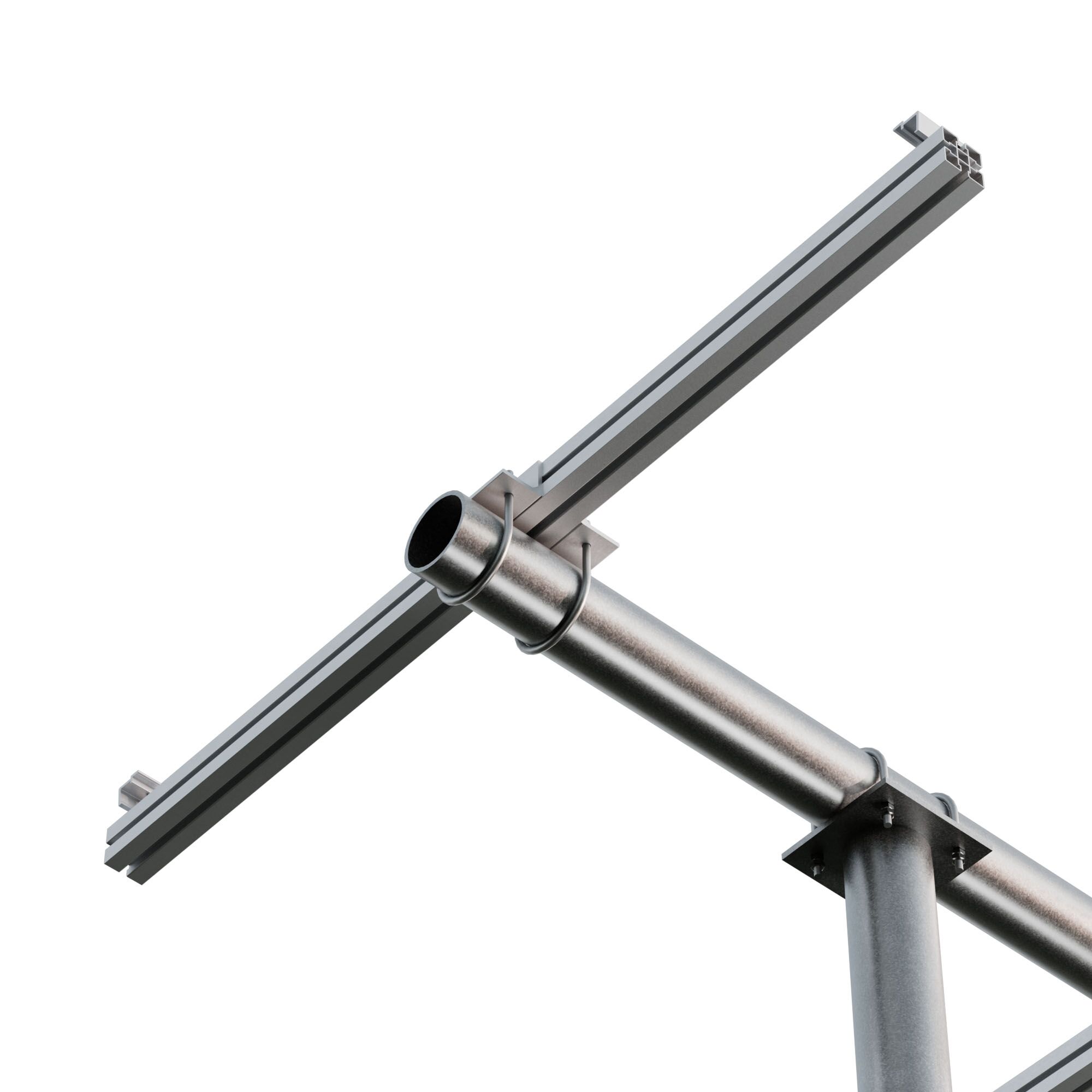

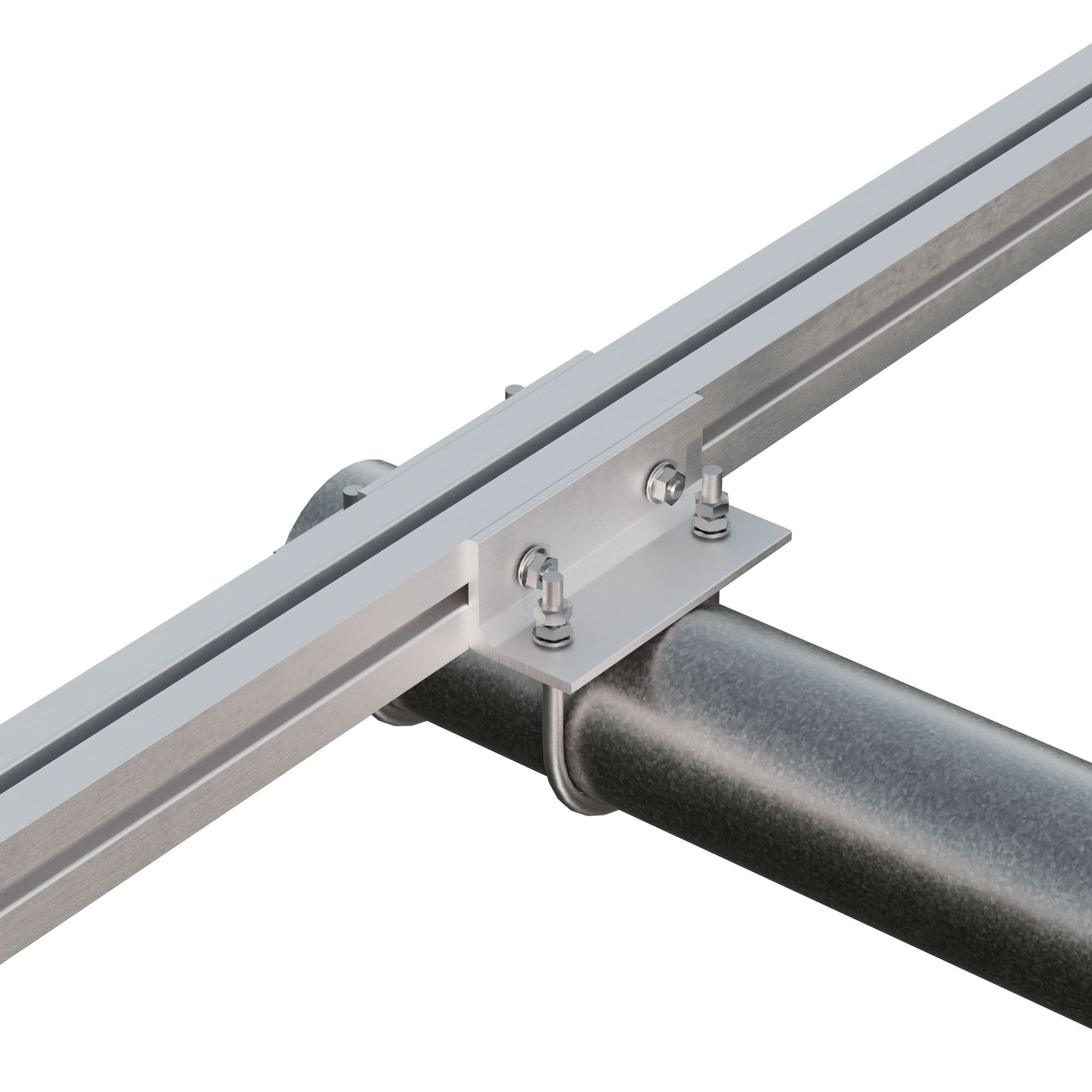

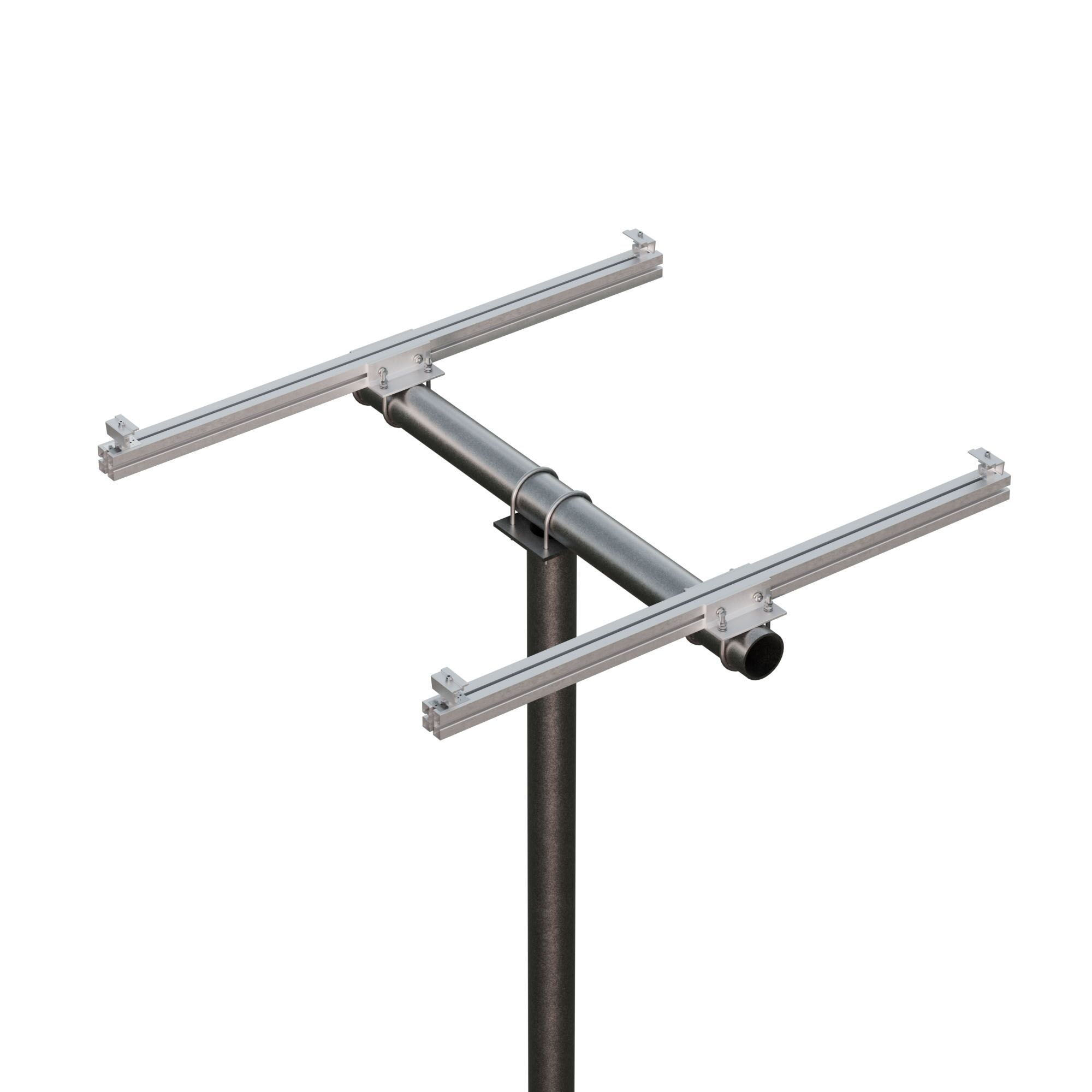

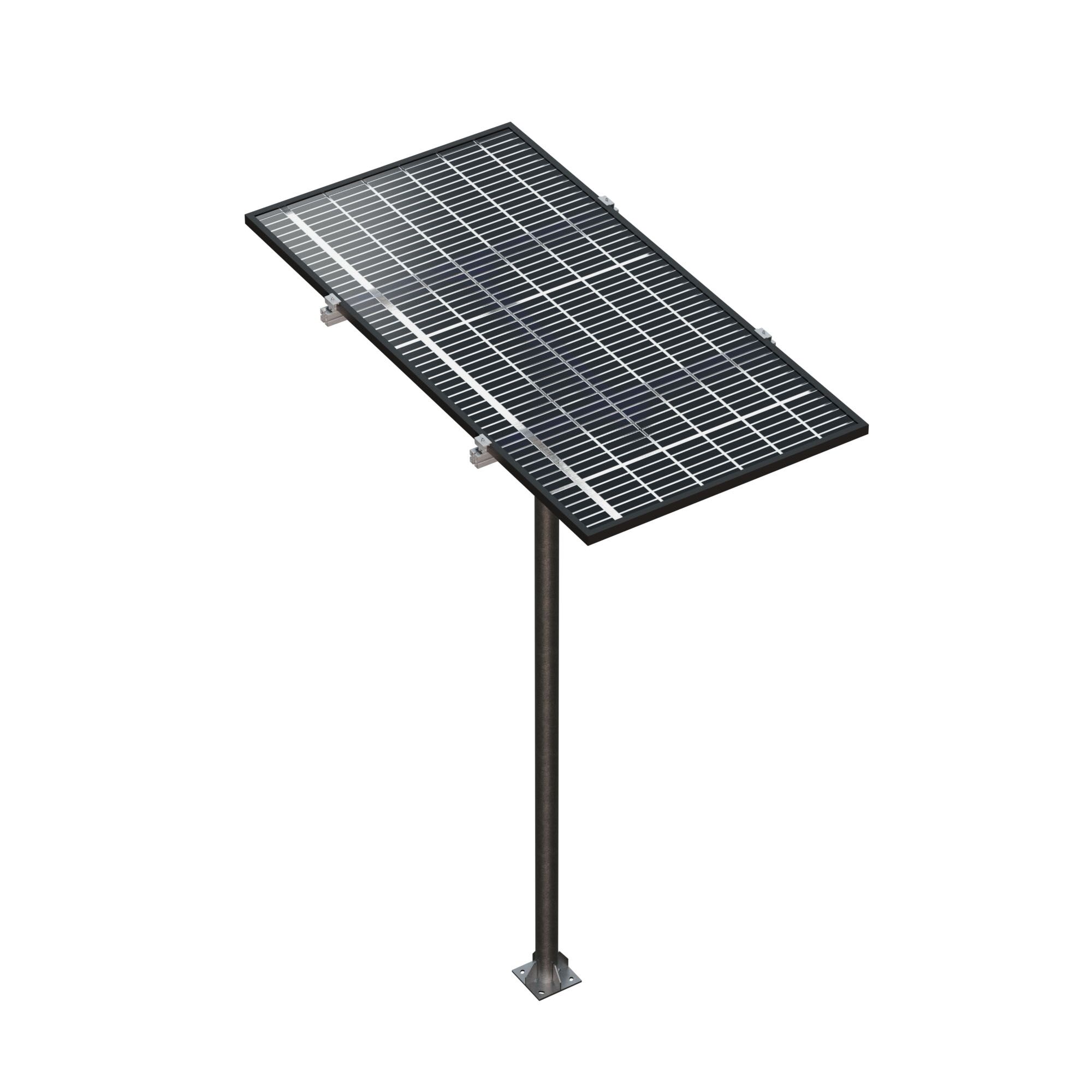

El sistema 18H de Sunfer es una solución todo en uno para la instalación horizontal de módulos fotovoltaicos en terreno mediante poste. El kit incluye un poste de acero galvanizado de 3 metros, soporte inclinado premontado, y permite una inclinación regulable entre 0° y 15°, ideal para instalaciones aisladas, rurales o de autoconsumo. Admite configuraciones de 1 o 2 módulos, sin necesidad de estructuras adicionales ni cimentación compleja.
ESPECIFICACIONES
- Superficie de instalación: Poste de 3 m
- Tornillería de anclaje: Cimentación de hormigón
- Tornillería de anclaje: No incluida
- Inclinación: Regulable de 0º a 15º
- Disposición del módulo: Horizontal
- Tamaño máximo del panel Kit: 2279×1150 mm
- Espesor del panel: 28-40 mm
- Perfilería: Aluminio EN AW-6005A T6 (Crudo o anodizado)
- Tornillería: Acero inoxidable A2-70
COMPONENTES
- Estructura den soporte
- S10
- S11
- S13
Características destacadas:
- Aplicación: instalación en terreno con poste incluido.
- Configuración: 1 o 2 módulos en disposición horizontal.
- Inclinación regulable entre 0° y 15°.
- Compatible con módulos de hasta 2279 x 1150 mm y espesor de 28 a 40 mm.
- Poste: acero galvanizado en caliente, altura: 3 metros.
- Base de anclaje: zapata de 700 x 700 x 450 mm (recomendada).
- Carga de viento: hasta 100 km/h.
- Carga de nieve: 40 kg/m².
- Material:
- Perfilería de aluminio EN AW 6005A T6
- Tornillería A2-70 de acero inoxidable
- Par de apriete recomendado:
- Presores: 7 Nm
- Tornillos M8: 20 Nm
- Tornillos M10: 40 Nm
- Tornillos M6.3: 10 Nm
- Anclaje mediante 4 tornillos M12 (no incluidos).
- Producto 100% reciclable con marcado CE ES19/86524.
Ventajas:
- Kit completo con poste incluido.
- Inclinación ajustable según ubicación y orientación solar.
- Instalación rápida y segura.
- Ideal para zonas sin cimentación o instalaciones independientes.
