Descripción
Sistema de Fijación Inclinada 31V para Instalación en Terreno – 2 Filas Verticales

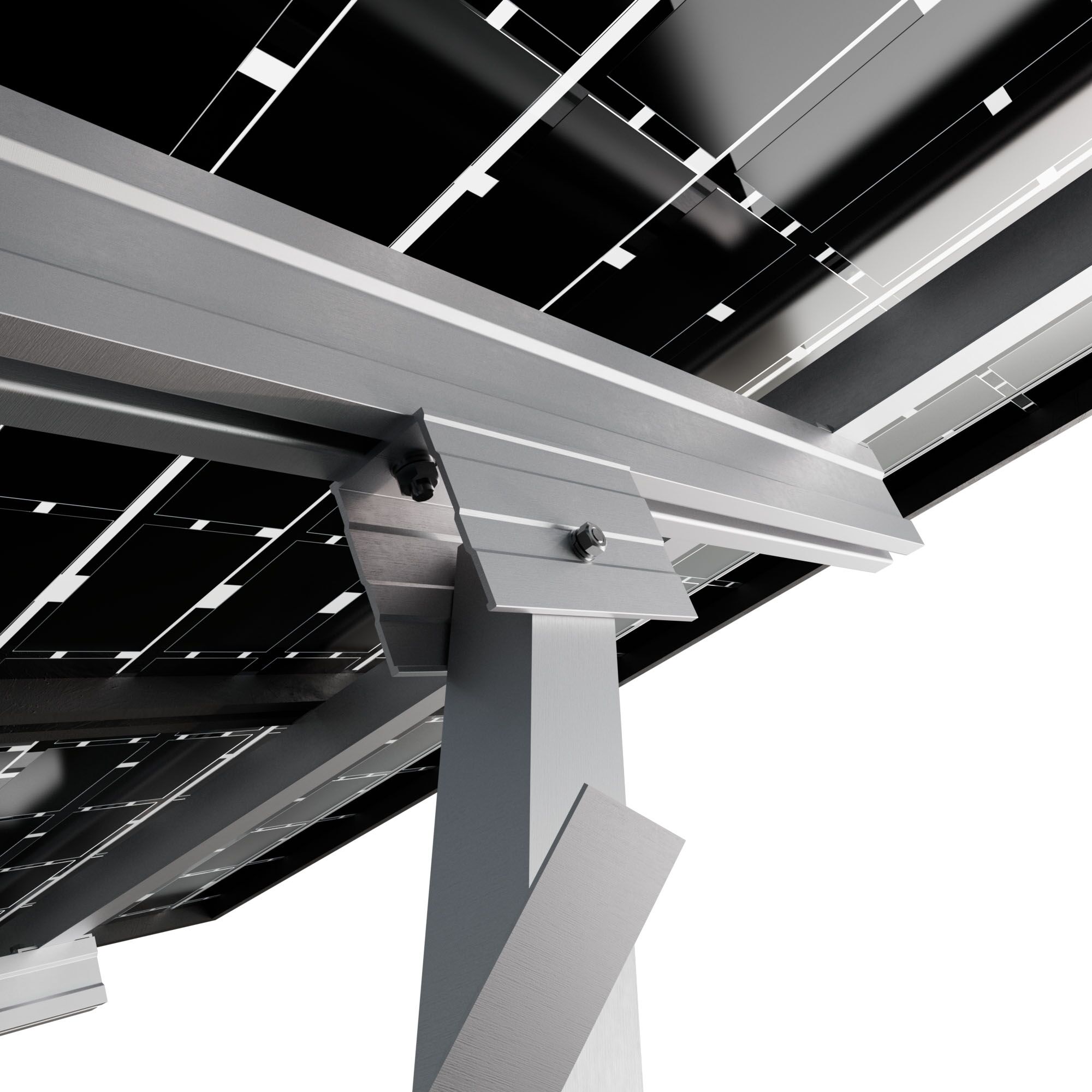

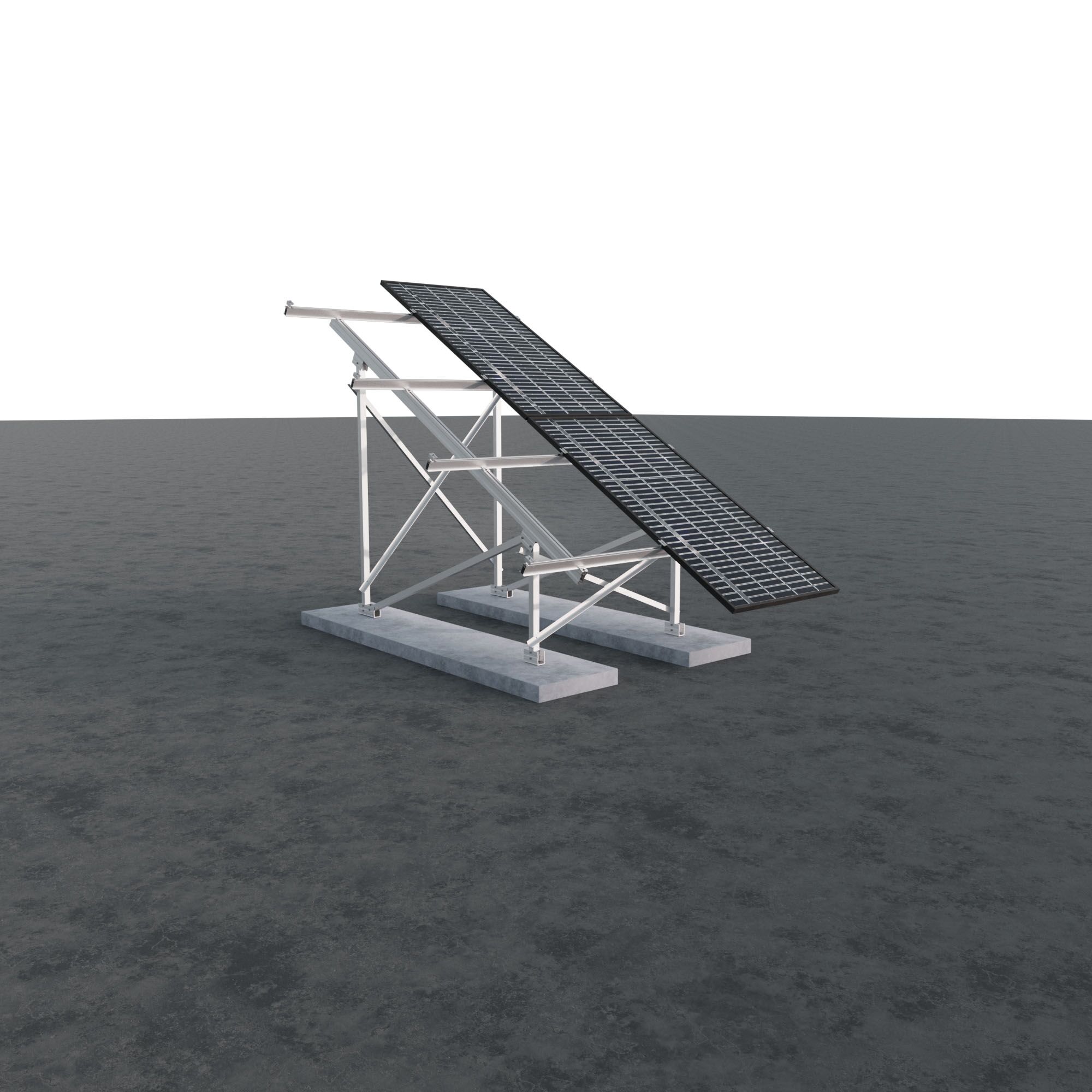

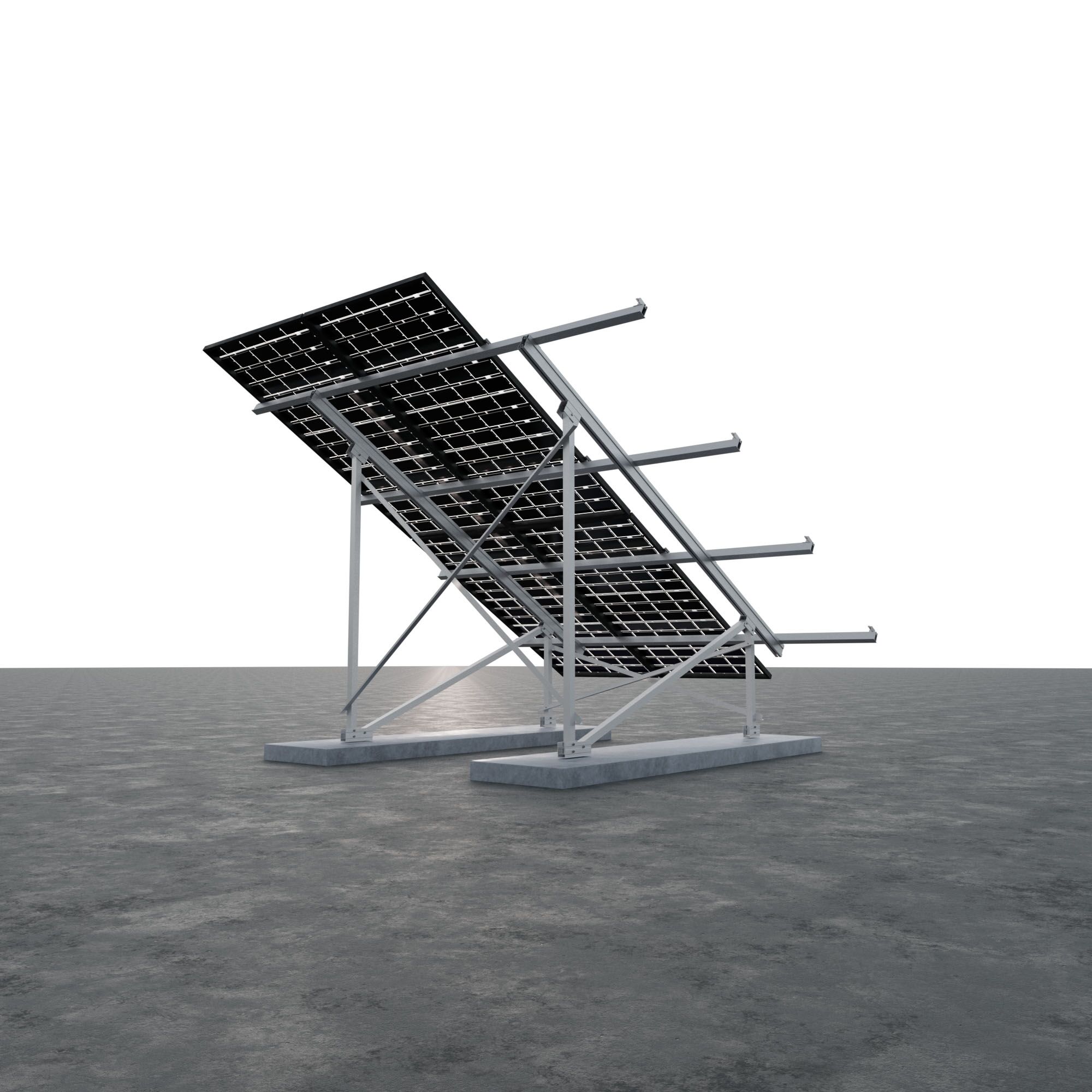

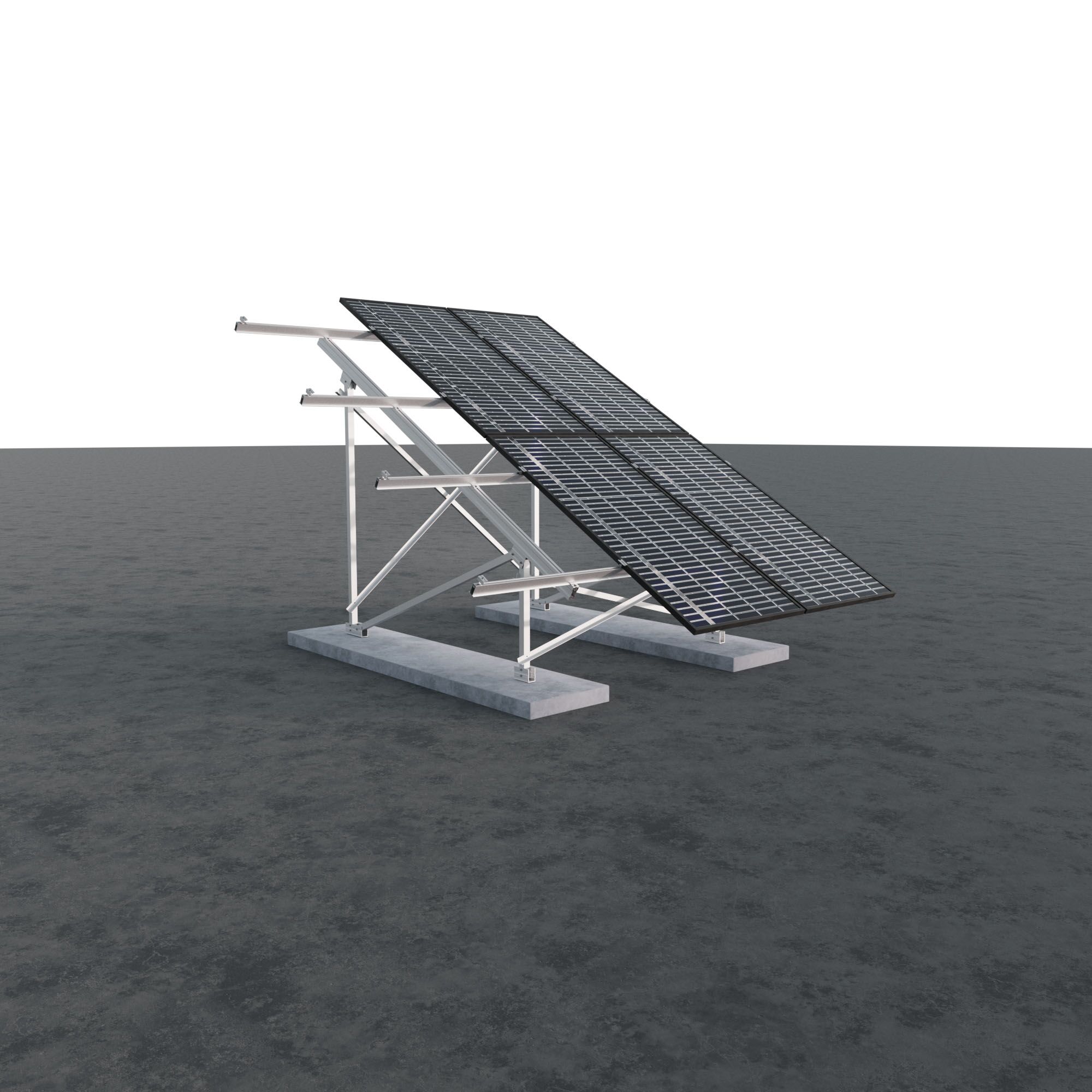

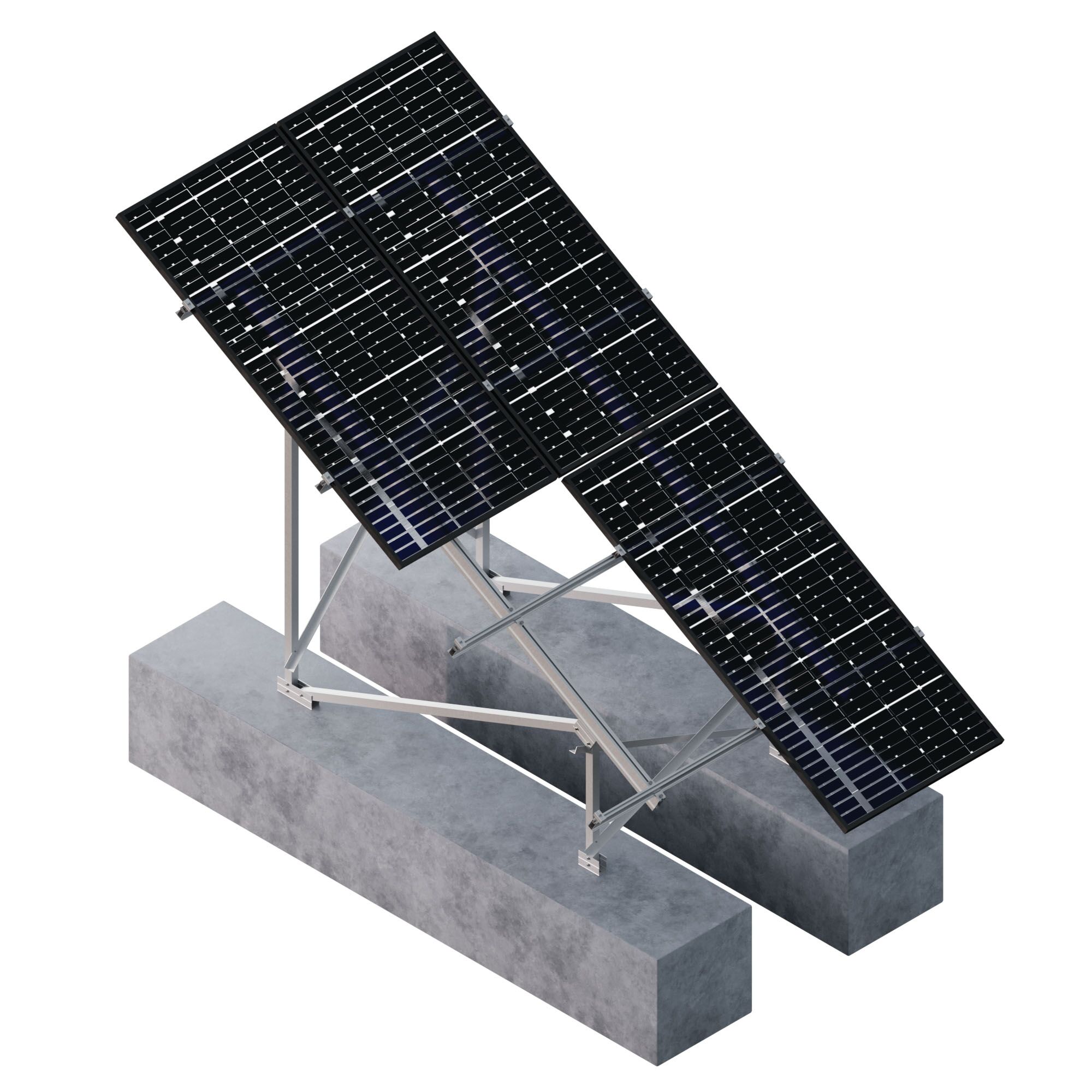

El sistema 31V de Sunfer está diseñado para instalaciones fotovoltaicas en terreno, permitiendo el montaje de dos filas de módulos en disposición vertical. Su estructura robusta y modular está fabricada en aluminio y acero inoxidable, con una inclinación fija de 30°, ideal para maximizar la captación solar. Gracias a su diseño con pórticos, vigas y arriostramientos, ofrece una solución estable, duradera y segura para proyectos solares en suelo.
ESPECIFICACIONES
- Superficie de instalación: Terreno

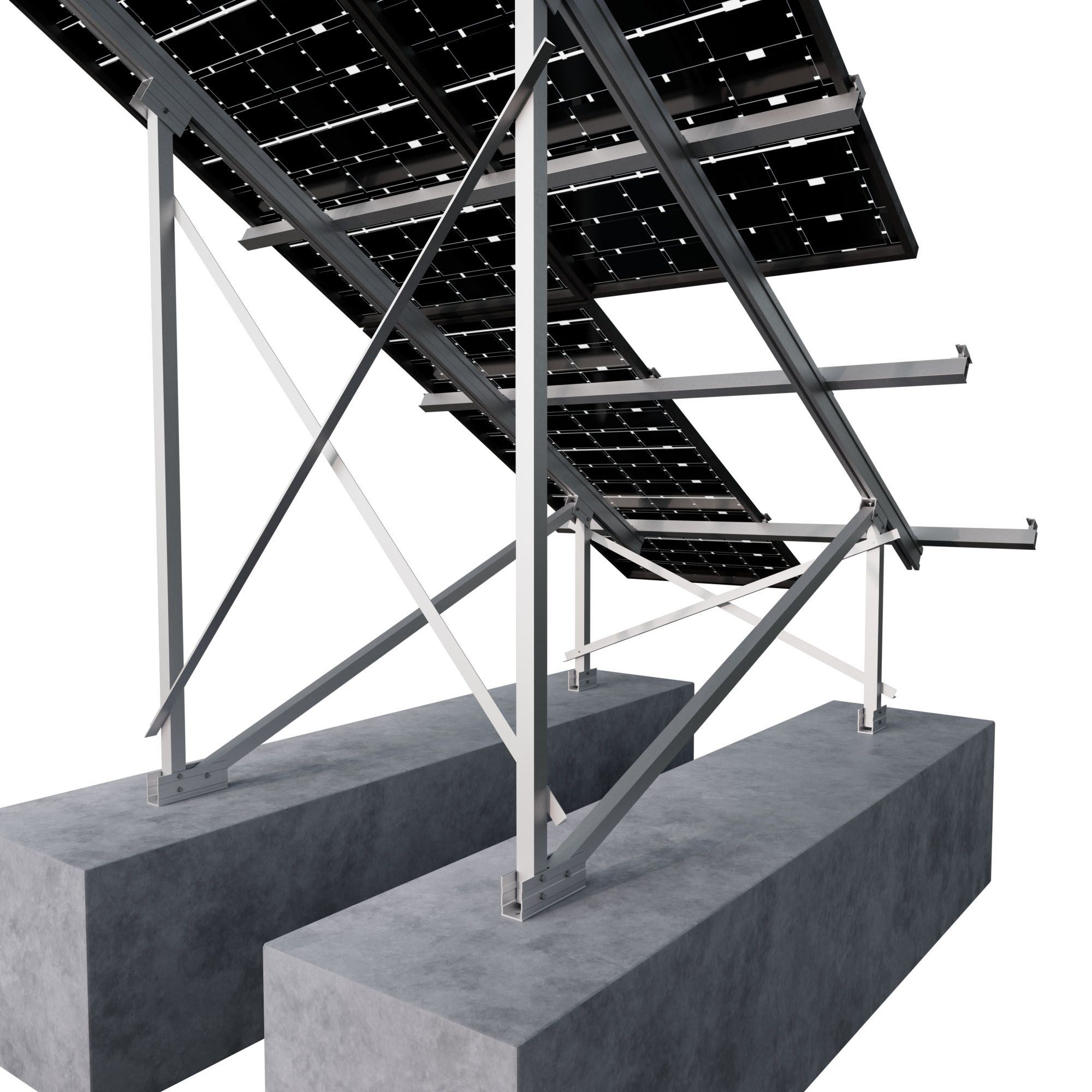

- Superficie de anclaje: Cimentación de hormigón
- Tamaño máximo del panel Kit: 2279×1150 mm
- Tamaño máximo del panel Bulk: 2279×1150 mm
- Espesor del panel: 28-40 mm
- Kits disponibles: 4-12 módulos
- Inclinación: 30º
- Altura 500 mm
- Tornillería de anclaje: No incluida
- Perfilería: Aluminio EN AW-6005A T6 (Crudo o anodizado)
- Tornillería: Acero inoxidable A2-70
COMPONENTES
- TR31V
- G2
- UG2/UG4
- S10
- S11
- A09
- S13
Características destacadas:
- Aplicación: instalación en terreno.
- Configuración: 2 filas de módulos en vertical.
- Inclinación fija: 30°.
- Compatible con módulos de hasta 2279 x 1150 mm, y espesores de 28, 30, 35 o 40 mm.
- Distancia entre módulos: 20 mm.
- Incluye pórticos, perfiles G2 (2380 y 3600 mm), uniones UG2, presores, tapas, arriostramientos y tornillería (excepto anclaje al terreno).
- Par de apriete recomendado:
- Presores: 7 Nm
- Tornillos M8: 20 Nm
- Tornillos M10: 40 Nm
- Tornillos M6.3: 10 Nm
- Tornillos M4.2/4.8: 6 Nm

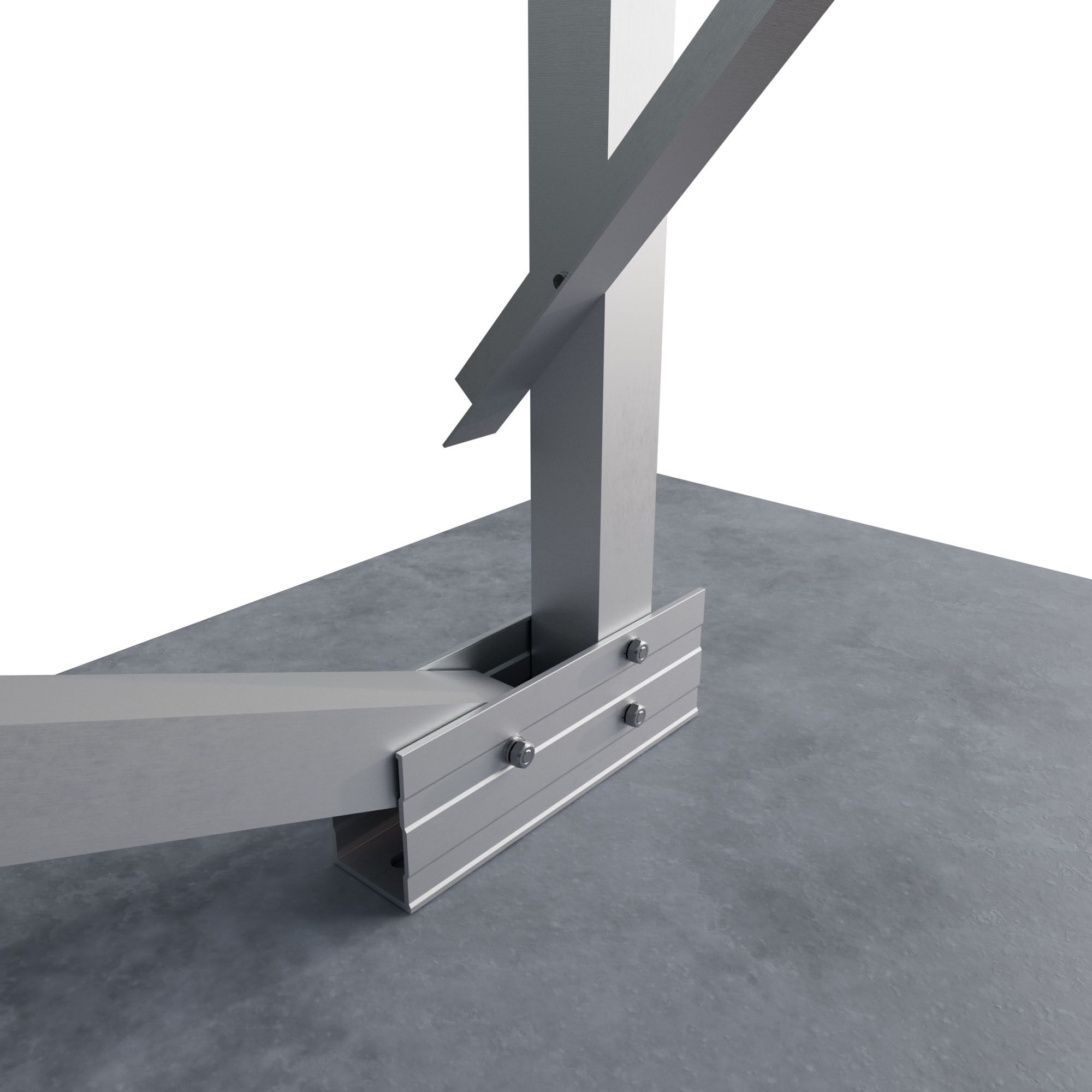

- Fijación al terreno mediante anclaje con tornillería hasta M10 (no incluida).
- Requiere evaluación de la capacidad portante del terreno (se recomienda estudio geotécnico).
- Producto 100% reciclable, con marcado CE ES19/86524.
Ventajas:
- Instalación optimizada para grandes superficies.
- Doble fila vertical para mayor densidad energética.
- Estructura resistente y estable frente a cargas de viento.
- Compatible con variedad de módulos y tamaños.
