Sistema de Fijación Inclinada 38V para Instalación en Terreno – 2 Filas Verticales

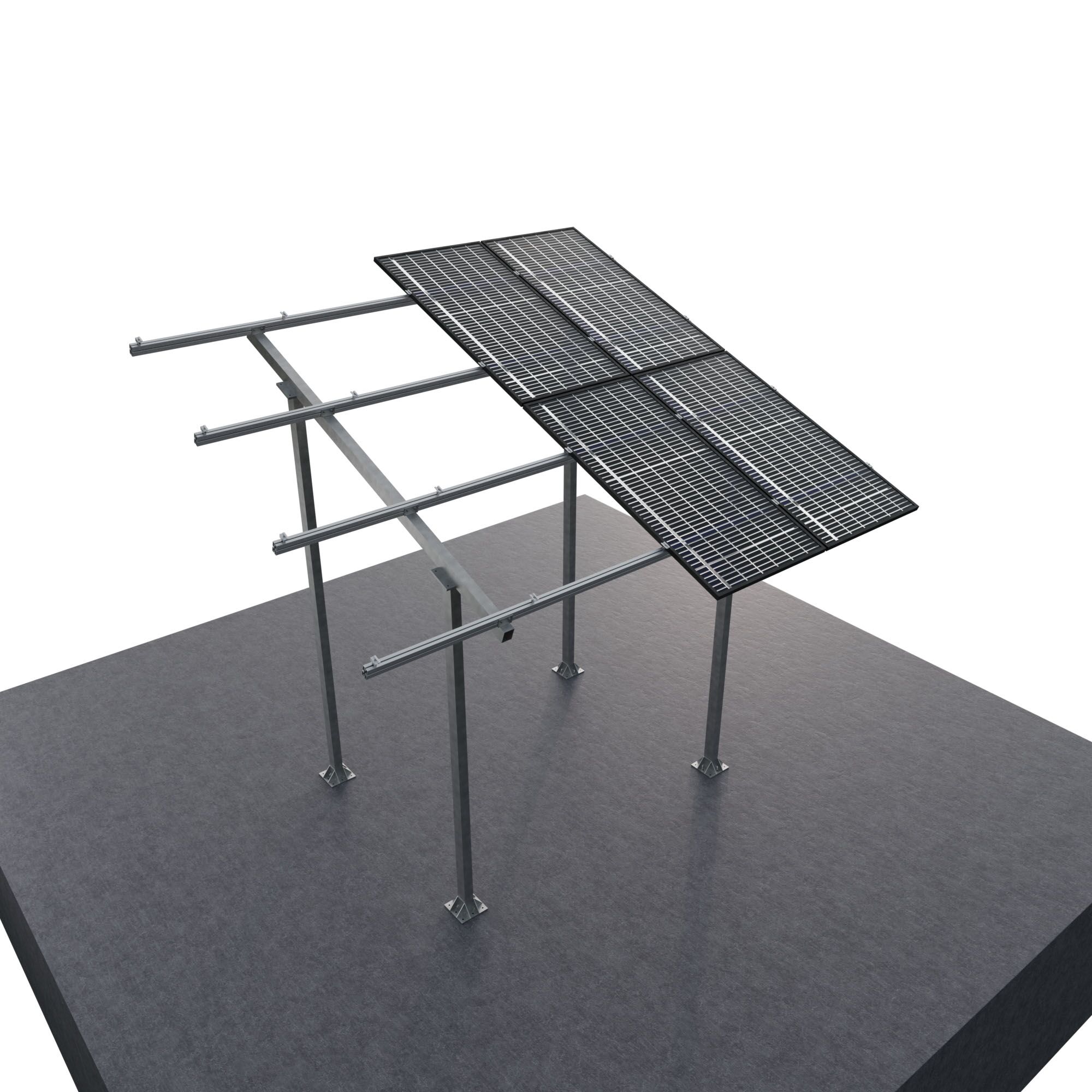

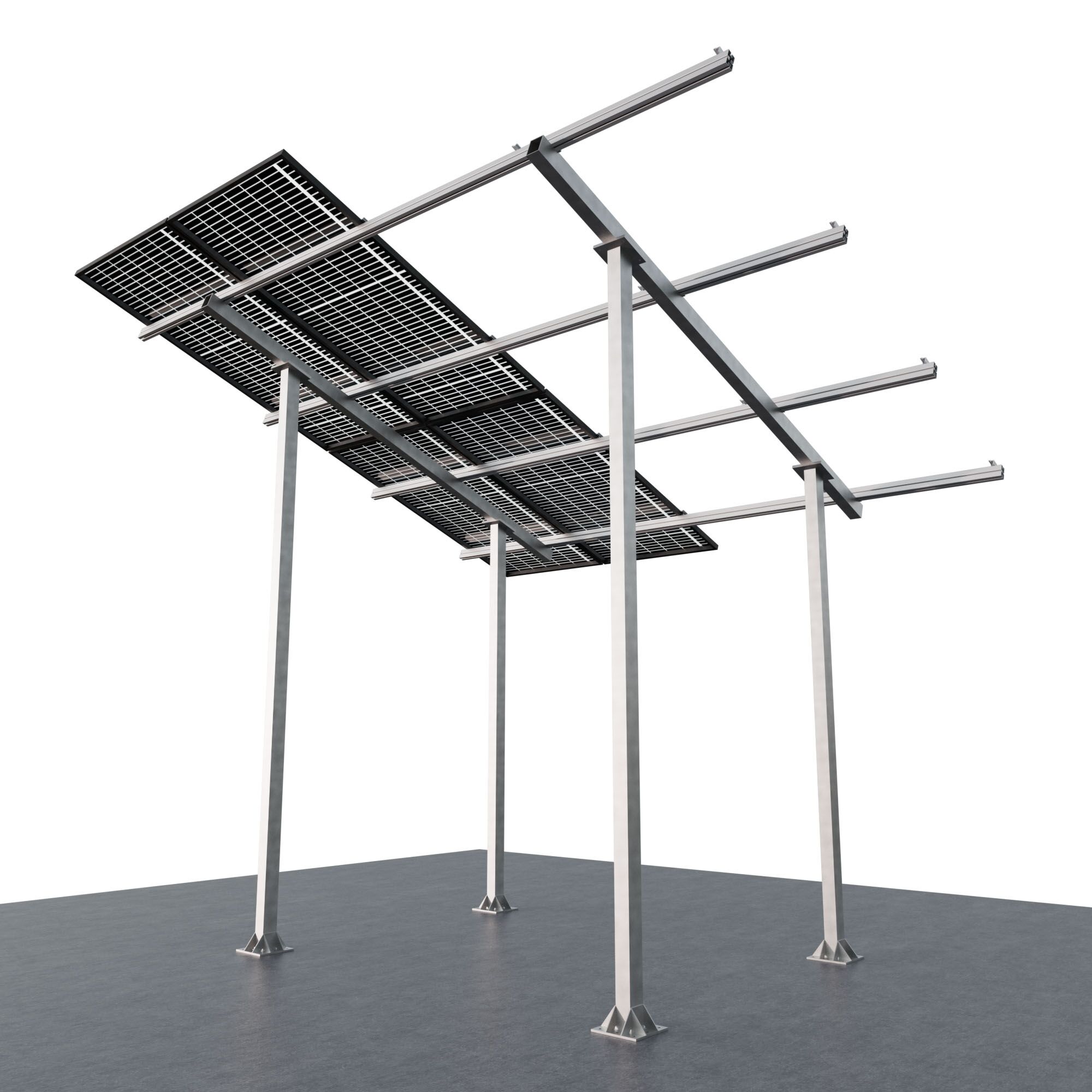

El sistema 38V de Sunfer es una estructura elevada e inclinada para instalación solar en terreno, pensada para montar dos filas de módulos en vertical. Su diseño modular y robusto permite inclinaciones de 20° y está preparado para fijarse sobre cimientos de hormigón armado, proporcionando una solución estable y duradera incluso en condiciones exigentes de carga de viento.
ESPECIFICACIONES
- Superficie de instalación: Terreno
- Superficie de anclaje: Cimentación de hormigón
- Tamaño máximo del panel Kit: 2279×1150 mm
- Espesor del panel: 28-40 mm
- Inclinación: 20º
- Altura 2799 mm
- Tornillería de anclaje: No incluida
- Perfilería: Aluminio EN AW-6005A T6 (Crudo o anodizado)
- Tornillería: Acero inoxidable A2-70
- Pilares: Acero galvanizado en caliente
COMPONENTES
- TR38V
- G7
- UG7
- S10
- S11
- S13
Características destacadas:
- Aplicación: terreno con cimentación en hormigón.
- Configuración: 2 filas de módulos en vertical.
- Inclinación fija: 20°.
- Compatible con módulos de hasta 2279 x 1150 mm y espesores de 28 a 40 mm.
- Distancia entre módulos: 20 mm.

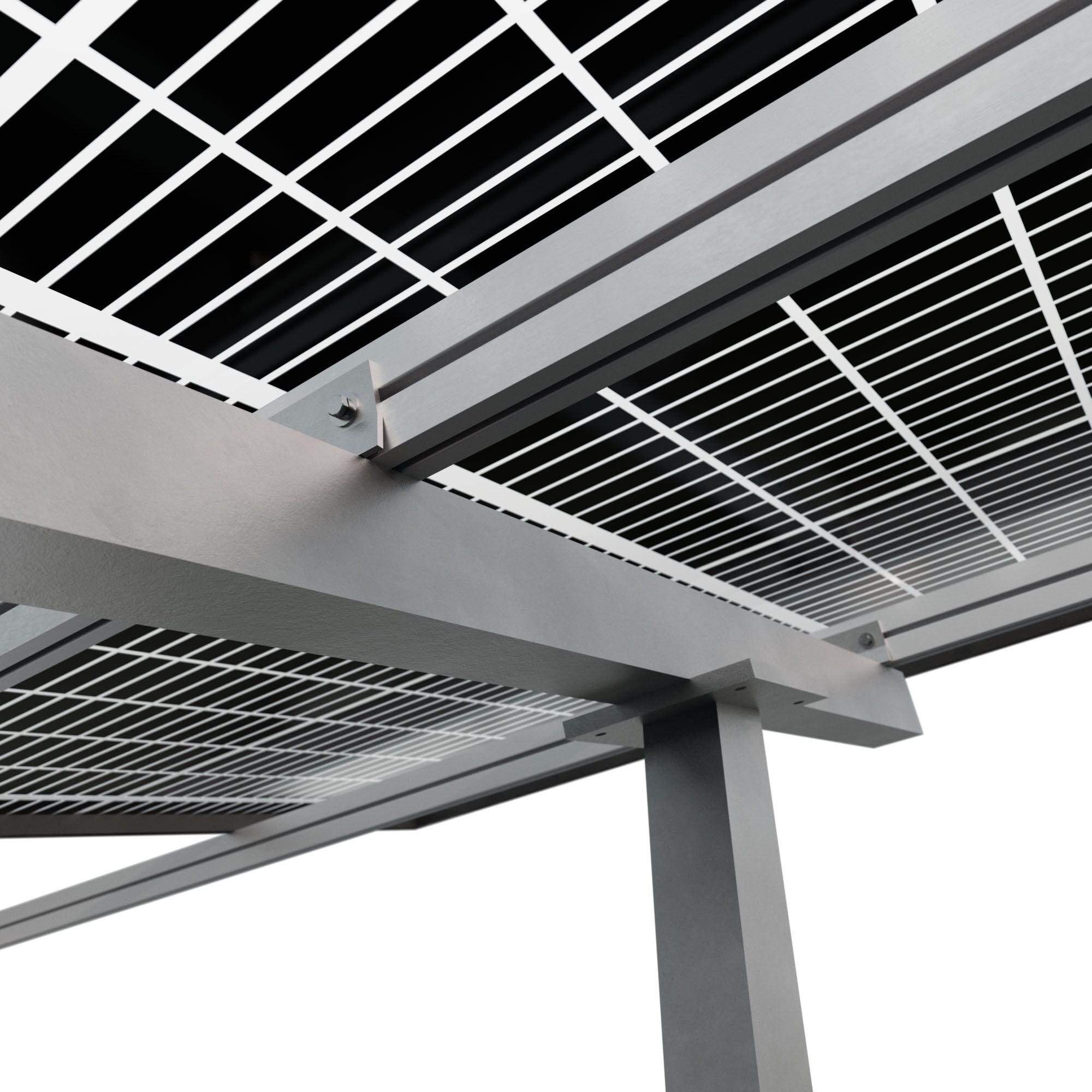

- Estructura modular compuesta por pórticos, perfiles guía G7 (hasta 4800 mm), uniones UG7, presores laterales y centrales, arriostramientos, pilares y placas de anclaje.
- Fijación sobre placas base en cimentación de hormigón armado HA-25, con tornillería de anclaje no incluida (recomendado Ø10 mm, acero B400S).
- Altura libre:
- Con módulo de 1650 mm: 3014 mm
- Con módulo de 2000 mm: 2895 mm
- Con módulo de 2279 mm: 2799 mm
- Par de apriete recomendado:
-
- Presores: 7 Nm
- Tornillos M8: 20 Nm
- Tornillos M10: 40 Nm
- Tornillos M6.3: 10 Nm
- Material: aluminio EN AW 6005A T6 (perfiles) y acero galvanizado en caliente (estructura).
- Producto 100% reciclable, con marcado CE ES19/86524.
Notas importantes:
- Se requiere estudio geotécnico previo para validar la capacidad portante del terreno.
- Incluye todos los elementos necesarios para el montaje excepto los anclajes al suelo.
Ventajas:
- Instalación segura sobre cimentación de hormigón.
- Elevación libre para maximizar eficiencia y evitar sombras.
- Alta capacidad estructural frente a cargas de viento.
- Modular y escalable para distintos tamaños de instalación.
