Descripción

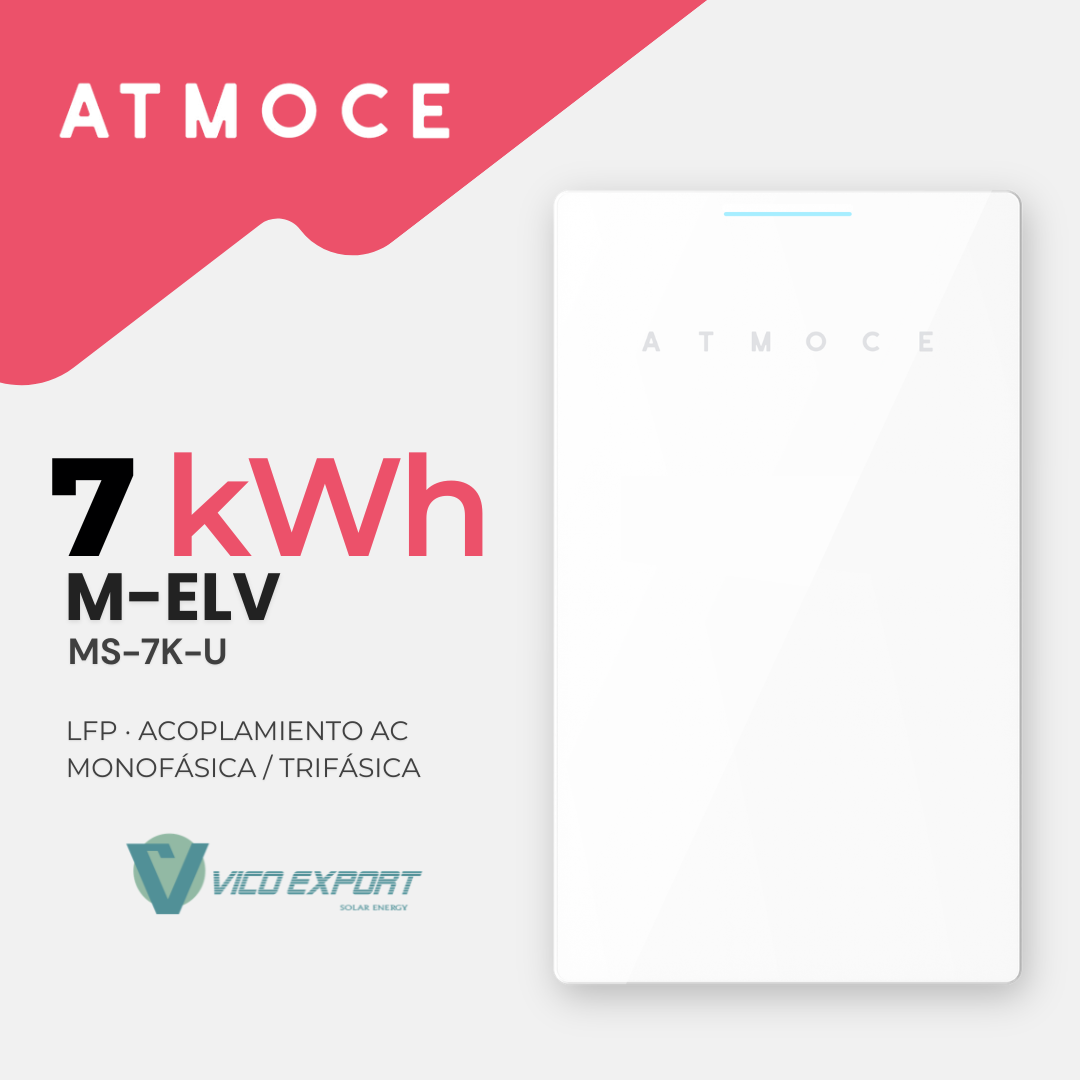

Batería ATMOCE M-ELV de 7 kWh | MS-7K-U
La batería ATMOCE M-ELV MS-7K-U de 7 kWh es una solución de almacenamiento con acoplamiento en corriente alterna (AC), diseñada para aumentar el aprovechamiento de la energía y facilitar la incorporación de baterías a instalaciones fotovoltaicas existentes. Su compatibilidad con sistemas fotovoltaicos y de gestión energética de terceros permite plantear ampliaciones con almacenamiento conservando el inversor existente, según la configuración de la instalación.
Incorpora celdas de fosfato de hierro y litio (LFP), una tensión interna máxima de 28,8 V DC y aislamiento galvánico entre la batería y la red eléctrica. La misma referencia permite su integración en instalaciones monofásicas y trifásicas, con una potencia máxima de salida continua de 4,5 kVA y una potencia máxima de salida de 5 kVA.
Selecciona el kit de gestión correspondiente
Para integrar esta batería con un inversor existente, se requiere el kit ATMOCE MA-ESSKits-S para instalaciones monofásicas o el MA-ESSKits-T para instalaciones trifásicas. Estos kits se comercializan por separado. Para disponer de suministro de respaldo ante cortes de red, debe añadirse el M-Backup MU100-S o MU100-T, según el tipo de instalación.
Características principales
7 kWh de almacenamiento
Capacidad nominal de 7 kWh para almacenar energía y utilizarla cuando la producción fotovoltaica y el consumo no coinciden.
Acoplamiento en corriente alterna
Integración con sistemas fotovoltaicos de terceros para incorporar almacenamiento a instalaciones existentes, según el diseño del sistema.
Tecnología LFP y muy baja tensión
Química de fosfato de hierro y litio, gestión a nivel de célula y tensión interna inferior a 30 V DC, con aislamiento galvánico respecto a la red.
Una batería para monofásica y trifásica
La referencia MS-7K-U puede utilizarse en ambos tipos de red, seleccionando los componentes de gestión y respaldo correspondientes.
Gestión energética y monitorización
Modos de autoconsumo y gestión por horarios (TOU), con monitorización mediante ATMOCE Cloud y ATMOZEN a través de la pasarela ATMOCE.
Protección IP66 y montaje versátil
Carcasa con protección IP66 y posibilidad de montaje en pared o suelo para adaptarse al espacio disponible, siguiendo las instrucciones de instalación del fabricante.
Especificaciones técnicas
Capacidad y prestaciones
| Parámetro | MS-7K-U |
|---|---|
| Gama | ATMOCE M-ELV |
| Capacidad nominal | 7 kWh |
| Química de la batería | Fosfato de hierro y litio (LFP) |
| Tipo de acoplamiento | Corriente alterna (AC) |
| Potencia máxima de salida continua | 4,5 kVA |
| Potencia máxima de salida | 5 kVA |
| Potencia máxima de entrada continua | 3,75 kVA |
| Eficiencia de ciclo completo AC | 90 %* |
| Eficiencia de ciclo completo DC | 96 %** |
| Grado de protección | IP66 |
| Dimensiones sin soporte (alto × ancho × fondo) | 830 × 480 × 195 mm |
| Peso sin soporte | 73,5 kg |
* Eficiencia AC obtenida en laboratorio a una tasa de carga y descarga de 0,1 C. ** Eficiencia DC obtenida en laboratorio a una tasa de carga y descarga de 0,2 C. Los valores de potencia se expresan en kVA, conforme a la ficha técnica.
Datos eléctricos y conexión a red
- Red monofásica: 220 / 230 V AC, 1/N/PE.
- Red trifásica: 220/380 o 230/400 V AC, 3/N/PE.
- Rango de tensión de funcionamiento entre fase y neutro: 176–276 V AC.
- Frecuencia nominal: 50 / 60 Hz.
- Rango de frecuencia: 45–55 Hz a 50 Hz; 55–65 Hz a 60 Hz.
- Corriente máxima de entrada a 230 / 400 V: 16,30 A monofásica / 5,41 A trifásica.
- Corriente máxima de salida a 230 / 400 V: 21,74 A monofásica / 7,25 A trifásica.
- Factor de potencia ajustable: 0,8 capacitivo a 0,8 inductivo.
- Distorsión armónica de corriente (THDi): inferior al 3 %.
- Capacidad nominal: 280 Ah.
- Tensión interna nominal: 25,6 V DC.
- Tensión interna máxima: 28,8 V DC.
La tensión de 25,6 V corresponde a la batería interna. La conexión del equipo a la instalación se realiza en corriente alterna.
Instalación y condiciones de funcionamiento
- Montaje: en suelo o pared.
- Temperatura ambiente de funcionamiento: de −20 a +55 °C.
- Temperatura de funcionamiento óptima: de 0 a +30 °C.
- Temperatura de almacenamiento: de −20 a +55 °C.
- Refrigeración: por aire inteligente.
- Ruido de funcionamiento: inferior a 35 dB.
- Humedad relativa de funcionamiento: del 4 al 100 %, con condensación.
- Altitud máxima: 3.000 m.
- Clase de protección: I.
- Grado de contaminación: PD3.
Gestión energética, comunicación y ampliación
- Comunicación de la batería: CAN.
- Monitorización: ATMOCE Cloud y aplicación ATMOZEN mediante la pasarela ATMOCE.
- Modos y servicios: autoconsumo, gestión por horarios (TOU) y servicios auxiliares de red, según configuración y disponibilidad.
- Indicadores: LED de estado y nivel de carga (SOC).
- Escalabilidad indicada por el fabricante: hasta 126 kWh con una M-Gateway, sujeta al diseño y a los límites de la instalación.
Componentes necesarios y opción de respaldo
- Instalación monofásica con inversor existente: batería MS-7K-U y kit de gestión MA-ESSKits-S.
- Instalación trifásica con inversor existente: batería MS-7K-U y kit de gestión MA-ESSKits-T.
- Respaldo monofásico: añadir M-Backup MU100-S.
- Respaldo trifásico: añadir M-Backup MU100-T.
Los kits de gestión y las cajas M-Backup se venden por separado. La batería por sí sola no constituye el sistema completo de gestión y respaldo.
La potencia y autonomía disponibles durante un corte de red dependen del número de baterías, su estado de carga y las cargas conectadas. La integración del inversor fotovoltaico de terceros durante el funcionamiento en respaldo debe verificarse para cada configuración.
Garantía y vida útil
- Garantía indicada en la ficha técnica: 15 años.
- Número de ciclos indicado: 10.000 ciclos.
La cobertura de garantía está sujeta a los términos y condiciones establecidos por ATMOCE. El número de ciclos indicado no equivale a una garantía de capacidad constante durante toda la vida del equipo.
Protecciones y cumplimiento normativo
- Aislamiento galvánico: entre batería y red eléctrica.
- Monitorización de resistencia de aislamiento: integrada.
- Protección frente a sobretensiones AC: tipo II.
- Categoría de sobretensión del puerto AC: III.
- Normas indicadas en la ficha: IEC 62619, ISO 13849, IEC 61000-6-1, IEC 61000-6-3, IEC 63056, IEC 62477-1 y VDE-AR-E 2510-50.
Almacenamiento ATMOCE para instalaciones profesionales
La ATMOCE MS-7K-U combina almacenamiento LFP, acoplamiento AC y gestión energética para proyectos de autoconsumo que necesitan incorporar baterías o ampliar su capacidad de almacenamiento. Su configuración monofásica o trifásica y la posibilidad de añadir M-Backup permiten adaptar la solución a las necesidades del proyecto.
En Vico Export Solar Energy suministramos material fotovoltaico para instaladores, ingenierías y distribuidores. Consulta la disponibilidad de la batería y de sus componentes complementarios para preparar una solución completa, con suministro nacional e internacional.
