Descripción

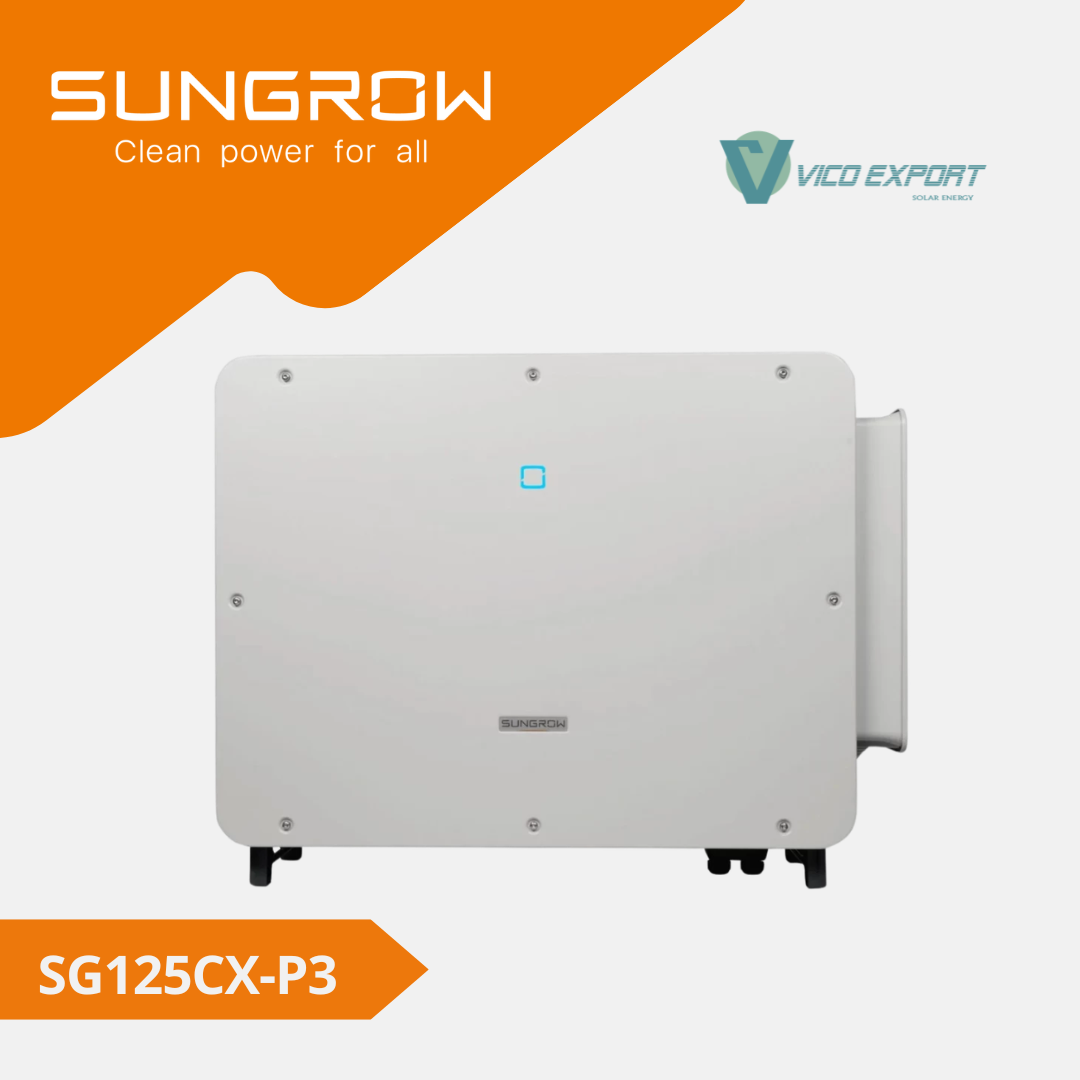

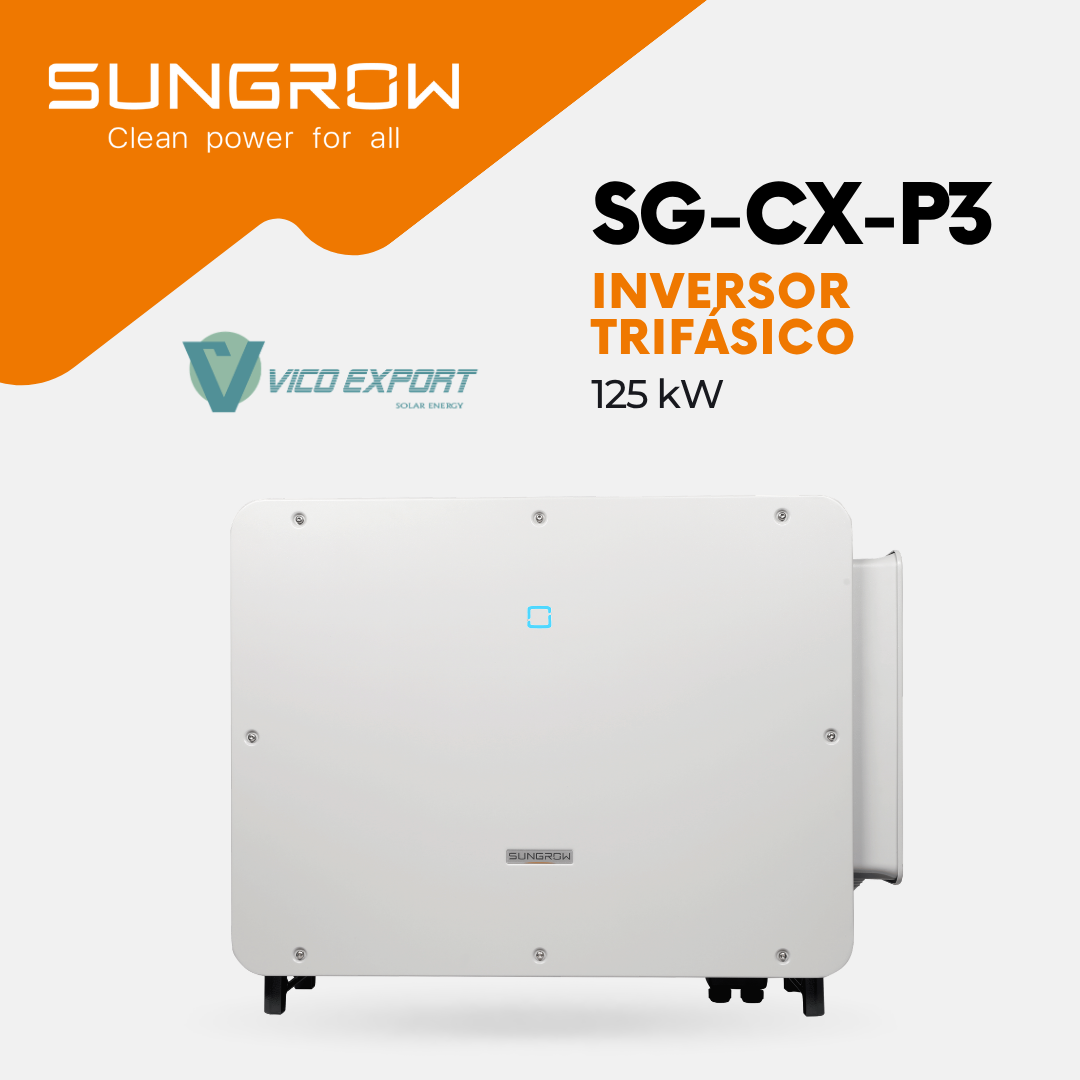

Inversor trifásico Sungrow SG125CX-P3 de 125 kW
El Sungrow SG125CX-P3 es un inversor string trifásico de conexión a red de 125 kW, diseñado para proyectos fotovoltaicos comerciales e industriales. Incorpora 10 seguidores MPPT independientes y dos entradas de strings por MPPT, con una corriente máxima de entrada de 40 A por seguidor y una potencia fotovoltaica máxima recomendada de 198 kWp.
Combina una eficiencia máxima del 98,5 % con escaneo global MPPT, recuperación PID inteligente y herramientas de diagnóstico para facilitar la operación y el mantenimiento. Su protección IP66, clasificación anticorrosión C5 y sistema AFCI 3.0+ se complementan con identificación activa de fallos y protección inteligente a nivel de string.
Características principales
125 kW de potencia nominal
Salida trifásica para proyectos comerciales e industriales, con una potencia FV máxima recomendada de 198 kWp.
10 MPPT y 20 entradas de strings
Dos entradas por MPPT y corriente máxima de 40 A por seguidor para distribuir el campo fotovoltaico según el diseño del proyecto.
Escaneo global MPPT y recuperación PID
Funciones orientadas a optimizar el seguimiento del punto de máxima potencia y mitigar los efectos de la degradación inducida por potencial.
Protección AFCI 3.0+
Detección e interrupción inteligente de arcos DC, con un alcance de detección de 600 m indicado por el fabricante.
Diagnóstico avanzado de strings
Detección de strings de alta precisión, diagnóstico de curvas I-V y localización de fallos de aislamiento a nivel de módulo.
IP66, C5 y autolimpieza del conducto de aire
Protección ambiental y refrigeración inteligente por aire forzado, con función de autolimpieza del conducto para reducir las necesidades de mantenimiento.
Especificaciones técnicas
Datos principales
| Parámetro | SG125CX-P3 |
|---|---|
| Potencia nominal de salida AC | 125 kW |
| Potencia aparente máxima de salida AC | 125 kVA |
| Potencia FV máxima recomendada | 198 kWp |
| Seguidores MPPT independientes | 10 |
| Strings por MPPT / total de entradas | 2 / 20 |
| Corriente máxima de entrada FV | 400 A, 40 A por MPPT |
| Eficiencia máxima / europea | 98,5 % / 98,3 % |
| Grado de protección / anticorrosión | IP66 / C5 |
| Dimensiones, ancho × alto × fondo | 1.025 × 795 × 360 mm |
| Peso del equipo | ≤88 kg |
Entrada fotovoltaica y seguidores MPPT
- Tensión máxima de entrada FV: 1.100 V DC.
- Tensión mínima de entrada FV: 180 V DC.
- Tensión de arranque: 200 V DC.
- Tensión nominal de entrada FV: 600 V DC.
- Rango de tensión MPPT: 180–1.000 V DC.
- Número de seguidores MPPT independientes: 10.
- Número de strings por MPPT: 2.
- Corriente máxima de entrada FV: 400 A en total, 40 A por MPPT.
- Corriente máxima de cortocircuito DC: 500 A en total, 50 A por MPPT.
- Corriente máxima por conector DC: 30 A.
- Potencia FV máxima recomendada: 198 kWp.
Los 40 A corresponden al conjunto de entradas de cada MPPT. El límite del conector debe respetarse junto con los límites del MPPT. El rango MPPT a plena carga debe consultarse en el manual del usuario. Superar el rango de tensión de funcionamiento MPPT activa la protección del inversor.
Conexión a red y salida AC
- Potencia nominal de salida AC: 125 kW.
- Potencia aparente máxima de salida AC: 125 kVA.
- Corriente máxima de salida AC a 220 V de fase: 189,9 A.
- Corriente nominal de salida AC a 230 V de fase: 181,1 A.
- Conexión trifásica: 3 / N / PE.
- Tensión nominal AC: 220 / 380 V o 230 / 400 V.
- Rango de tensión AC: 320–480 V.
- Frecuencia nominal de red: 50 / 60 Hz.
- Rango de frecuencia: 45–55 Hz a 50 Hz y 55–65 Hz a 60 Hz.
- Distorsión armónica total: inferior al 2 % a potencia nominal.
- Factor de potencia a potencia nominal: superior a 0,99.
- Factor de potencia ajustable: de 0,8 adelantado a 0,8 atrasado.
Gestión de rendimiento y diagnóstico
- Escaneo global MPPT.
- Función de recuperación PID inteligente.
- Monitorización de corriente de strings fotovoltaicos.
- Detección de strings de alta precisión.
- Diagnóstico de curvas I-V.
- Localización de fallos de aislamiento a nivel de módulo.
- Autolimpieza del conducto de aire para facilitar el mantenimiento.
Protecciones integradas
- Monitorización de red.
- Protección frente a inversión de polaridad DC.
- Protección frente a cortocircuitos AC.
- Protección frente a corrientes de fuga.
- Monitorización y protección frente a fallos a tierra del campo fotovoltaico.
- Interruptor DC integrado.
- Protección frente a sobretensiones DC tipo I+II.
- Protección frente a sobretensiones AC tipo II.
- AFCI 3.0+ con alcance de detección de 600 m indicado por el fabricante.
- Identificación activa de fallos e interruptor de protección inteligente a nivel de string.
Instalación y condiciones de funcionamiento
- Grado de protección: IP66.
- Clasificación anticorrosión: C5.
- Dimensiones del equipo, ancho × alto × fondo: 1.025 × 795 × 360 mm.
- Peso del equipo: ≤88 kg.
- Montaje: en pared mediante soporte.
- Topología: sin transformador.
- Consumo eléctrico nocturno: inferior a 5 W.
- Temperatura ambiente de funcionamiento: de −30 a +60 °C.
- Humedad relativa admisible: 0–95 %, sin condensación.
- Refrigeración inteligente por aire forzado.
- Altitud máxima de funcionamiento: 3.000 m.
Comunicaciones y conexiones
- Indicadores LED y acceso mediante Bluetooth y aplicación.
- Comunicación RS485.
- WLAN y Ethernet opcionales.
- Conexión DC: MC4, para secciones de 4–6 mm².
- Conexión AC: terminal OT o DT, con sección máxima de 240 mm².
- Diámetro exterior del cable AC: 30–60 mm.
Funciones de soporte de red
- Función de potencia reactiva Q durante la noche.
- Soporte frente a huecos de tensión: LVRT.
- Soporte frente a elevaciones de tensión: HVRT.
- Control de potencia activa y reactiva.
- Control de rampa de potencia.
La configuración de las funciones de soporte de red debe ajustarse a los requisitos del proyecto y del operador de red.
Normativa indicada en la ficha técnica
IEC 62109-1, EN/IEC 61000-6-1/2/3/4, IEC 61727, IEC 62116, EN 50549-1/2, UTE C15-712-1, VDE V 0126-1-1, VDE-AR-N 4105:2018, VFR 2019, NC RfG, G99, UNE 217002, NTS, CEI 0-21:2019, CEI 0-16:2019, NRS-097-2-1 e IEC 63027.
Inversor Sungrow de 125 kW para proyectos fotovoltaicos profesionales
El Sungrow SG125CX-P3 combina 125 kW de potencia AC, diez MPPT y herramientas de diagnóstico para instalaciones fotovoltaicas comerciales e industriales. Su capacidad de entrada, protección inteligente a nivel de string y funciones de mantenimiento permiten valorar su integración en proyectos con distintos campos fotovoltaicos y necesidades de operación.
En Vico Export Solar Energy suministramos inversores Sungrow y material fotovoltaico para instaladores, ingenierías y empresas EPC, con envíos nacionales e internacionales. Contacta con nuestro equipo para consultar disponibilidad, condiciones de suministro y accesorios de comunicación para tu proyecto.
Ficha técnica y consultas
Consulta los datos eléctricos, las protecciones y las condiciones de funcionamiento del Sungrow SG125CX-P3.
