Descripción

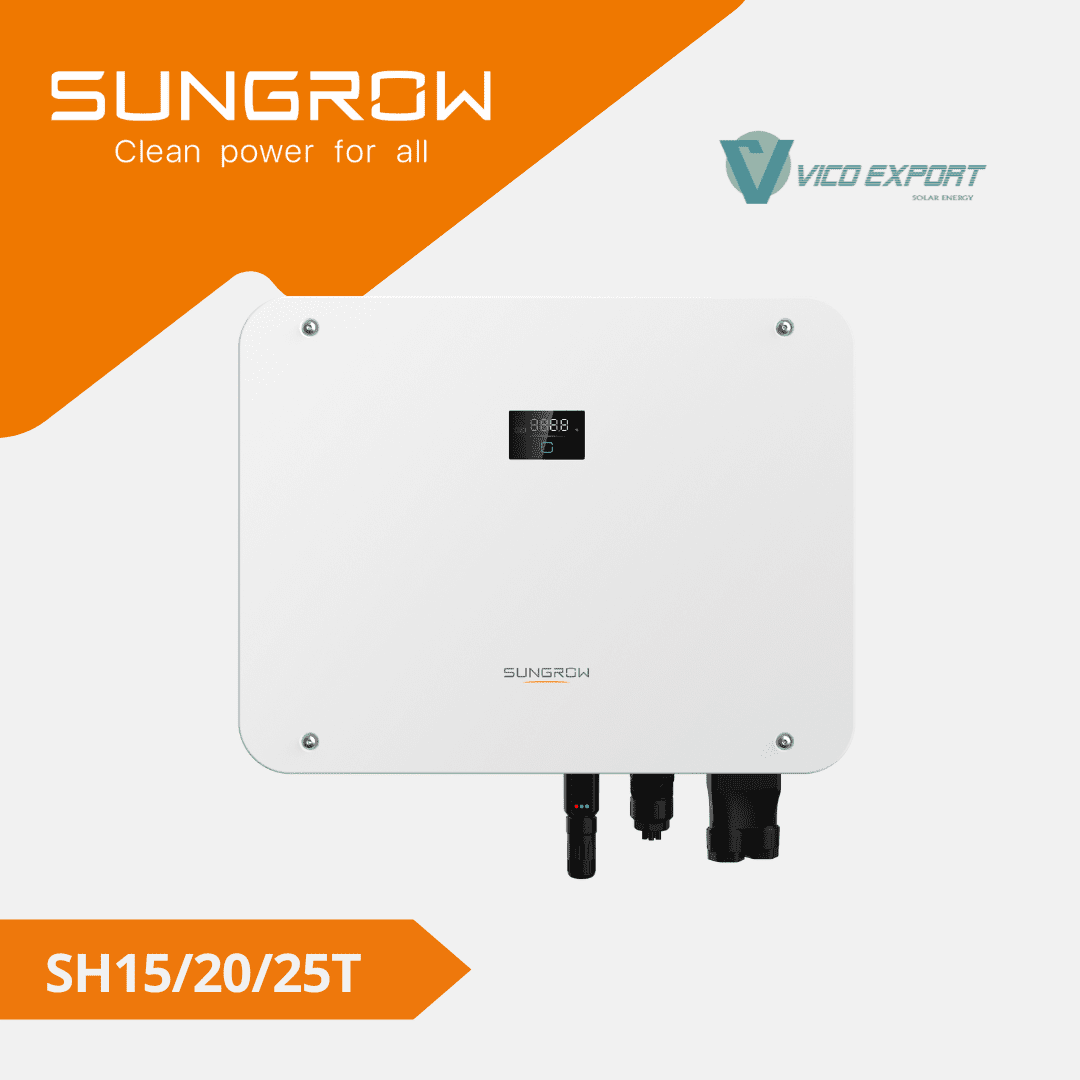

Inversor híbrido trifásico Sungrow SH15/20/25T de 15 a 25 kW
La gama Sungrow SH15/20/25T está formada por inversores híbridos trifásicos para instalaciones fotovoltaicas con almacenamiento y suministro de respaldo. Incluye los modelos SH15T, SH20T y SH25T, con potencias nominales AC de 15, 20 y 25 kW, tres seguidores MPPT independientes y conexión para baterías de ion-litio compatibles de alta tensión.
Incorpora un bypass de 63 A por fase, conmutación a modo backup inferior a 10 ms y soporte para salida desequilibrada tanto con red como en respaldo. Su configuración de cinco entradas de strings permite distribuir el campo fotovoltaico entre tres MPPT, mientras que la interfaz de batería admite corrientes de carga y descarga de hasta 50 A, según la batería conectada.
Características principales
Potencias de 15, 20 y 25 kW
Tres modelos trifásicos para adaptar la potencia AC y las prestaciones de almacenamiento y respaldo al proyecto.
Tres MPPT y cinco entradas de strings
Distribución de strings 2 / 2 / 1, con una corriente de entrada DC de hasta 16 A por string.
Bypass integrado de 63 A por fase
Permite alimentar las cargas conectadas a la salida de backup con red disponible, dentro de los límites del equipo y de la instalación.
Respaldo con conmutación rápida
Cambio a modo backup inferior a 10 ms y potencia de pico durante 10 segundos de hasta 36,5 kW / 36,5 kVA en el SH25T.
Carga y descarga de hasta 50 A
Interfaz para baterías compatibles de 100 a 700 V, con potencia máxima de carga de 30 kW y descarga de 15, 20 o 25 kW según modelo.
Protección y flexibilidad de instalación
AFCI 2.0 integrado, protección IP65 y soporte para salida desequilibrada en modo de red y backup.
Especificaciones técnicas
Comparativa de modelos
| Parámetro | SH15T | SH20T | SH25T |
|---|---|---|---|
| Potencia nominal de salida AC | 15.000 W | 20.000 W | 25.000 W |
| Potencia FV máxima recomendada | 30.000 Wp | 40.000 Wp | 50.000 Wp |
| Potencia aparente de salida AC | 15.000 VA | 20.000 VA | 25.000 VA |
| Corriente de salida AC | 22,8 A | 30,4 A | 37,9 A |
| Potencia máxima de carga de batería | 30.000 W | 30.000 W | 30.000 W |
| Potencia máxima de descarga de batería | 15.000 W | 20.000 W | 25.000 W |
| Potencia nominal de respaldo sin red | 15.000 W / 15.000 VA | 20.000 W / 20.000 VA | 25.000 W / 25.000 VA |
| Potencia de pico de respaldo durante 10 s | 25.500 W / 25.500 VA | 32.000 W / 32.000 VA | 36.500 W / 36.500 VA |
| Eficiencia máxima / europea | 98,1 % / 97,6 % | 98,1 % / 97,6 % | 98,2 % / 97,8 % |
| Peso del equipo | 38 kg | 38 kg | 40 kg |
| Refrigeración | Natural | Natural | Forzada |
| Ruido indicado | 35 dB(A) | 35 dB(A) | 50 dB(A) |
Las potencias de carga y descarga están condicionadas por la tensión y las prestaciones de la batería conectada. Las potencias de pico en backup únicamente pueden alcanzarse si la potencia fotovoltaica y de la batería es suficiente.
Entrada fotovoltaica y seguidores MPPT
- Tensión máxima de entrada FV: 1.000 V DC.
- Tensión mínima de entrada FV: 150 V DC.
- Tensión de arranque: 180 V DC.
- Tensión nominal de entrada FV: 600 V DC.
- Rango de tensión de funcionamiento MPPT: 150–950 V DC.
- Número de seguidores MPPT independientes: 3.
- Número de strings por MPPT: 2 / 2 / 1.
- Corriente máxima de entrada FV: 80 A en total, distribuidos en 32 / 32 / 16 A por MPPT.
- Corriente de entrada DC máxima por string indicada por el fabricante: 16 A.
- Corriente máxima de cortocircuito DC: 100 A en total, distribuidos en 40 / 40 / 20 A por MPPT.
- Corriente máxima para el conector de entrada: 30 A.
La corriente máxima del conector no sustituye el límite de entrada por string o MPPT. El rango MPPT a plena carga debe consultarse en el manual del usuario. Superar el rango de tensión de funcionamiento MPPT activa la protección del inversor.
Conexión de batería y almacenamiento
- Tipo de batería: ion-litio compatible.
- Rango de tensión de batería: 100–700 V DC.
- Corriente máxima de carga: 50 A.
- Corriente máxima de descarga: 50 A.
- Potencia máxima de carga: 30 kW en los tres modelos.
- Potencia máxima de descarga: 15 kW en SH15T, 20 kW en SH20T y 25 kW en SH25T.
La batería debe seleccionarse conforme a la compatibilidad indicada por Sungrow. El rango de tensión no implica compatibilidad con cualquier batería de alta tensión. La potencia efectiva de carga y descarga depende de la batería conectada, su tensión de funcionamiento y los límites del sistema.
Conexión a red y salida AC
- Conexión trifásica: 3 / N / PE.
- Tensión nominal AC: 220 / 380 V, 230 / 400 V o 240 / 415 V.
- Rango de tensión AC indicado: 270–480 V.
- Frecuencia nominal de red: 50 / 60 Hz.
- Rango de frecuencia: 45–55 Hz a 50 Hz y 55–65 Hz a 60 Hz.
- Distorsión armónica total: inferior al 3 % a potencia nominal.
- Factor de potencia a potencia nominal: superior a 0,99.
- Factor de potencia ajustable: de 0,8 capacitivo a 0,8 inductivo.
- Potencia aparente máxima desde la red: 43.000 VA, sujeta a los ajustes indicados en el manual.
- Soporte para salida desequilibrada en modo de red y backup.
Bypass y respaldo ante cortes de suministro
- Bypass integrado: 63 A por fase.
- Potencia máxima para cargas de backup con red disponible: 43.000 W, según los ajustes y condiciones del manual.
- Corriente máxima para cargas de backup con red disponible: 3 × 63 A.
- Tiempo de conmutación a backup: inferior a 10 ms.
- Tensión nominal sin red: 3 / N / PE, 220 / 380 V, 230 / 400 V o 240 / 415 V, con una tolerancia de ±2 %.
- Frecuencia nominal sin red: 50 / 60 Hz, con una tolerancia de ±0,2 %.
- Distorsión armónica de tensión con carga lineal: 2 %.
- Potencia nominal de respaldo sin red: 15, 20 o 25 kW, según modelo.
- Potencia de pico durante 10 segundos: 25,5, 32 o 36,5 kW, según modelo.
Potencia de bypass y potencia de backup
Los 43 kW indicados para las cargas de backup con red disponible corresponden al funcionamiento con suministro de red. Durante un corte, la potencia nominal de respaldo es de 15, 20 o 25 kW según el inversor. La posibilidad de respaldar toda la instalación depende de sus cargas y del diseño eléctrico. La autonomía y la potencia efectiva también dependen de la batería, su estado de carga y la producción fotovoltaica disponible.
Protecciones y funciones integradas
- AFCI 2.0 integrado para detección de fallos de arco.
- Monitorización de red.
- Protección frente a inversión de polaridad DC fotovoltaica.
- Protección frente a inversión de polaridad en la entrada de batería.
- Protección frente a cortocircuitos AC.
- Protección frente a corrientes de fuga.
- Interruptor DC fotovoltaico integrado.
- Protección frente a sobretensiones de tipo II en DC y AC.
- Función PID Zero integrada.
- Grado de protección IP65.
- Clasificación anticorrosión C5 indicada por el fabricante.
Instalación y condiciones de funcionamiento
- Dimensiones del equipo, ancho × alto × fondo: 620 × 480 × 245 mm.
- Peso: 38 kg en SH15T y SH20T; 40 kg en SH25T.
- Montaje: en pared.
- Temperatura ambiente de funcionamiento: de −25 a +60 °C.
- Humedad relativa admisible: 0–100 %, sin condensación.
- Refrigeración natural en SH15T y SH20T; refrigeración forzada en SH25T.
- Altitud máxima de funcionamiento: 2.000 m.
- Ruido indicado: 35 dB(A) en SH15T y SH20T; 50 dB(A) en SH25T.
- Topología sin transformador.
- Instalación en interiores o exteriores, siguiendo las instrucciones del fabricante.
Comunicaciones y conexiones
- Pantalla e indicadores LED.
- Comunicaciones: RS485, WLAN, Ethernet y CAN.
- Entradas y salidas: 4 DI, 2 DO y DRM0.
- Conexión fotovoltaica: conector compatible con MC4, con sección máxima de 6 mm².
- Conexión de batería: Plug & Play, con sección máxima de 10 mm².
- Conexión AC: Plug & Play, con sección máxima de 16 mm².
Normativa indicada en la ficha técnica
IEC/EN 62109, IEC 61000-6, EN 62477-1, IEC 61727, IEC 62116, IEC 62920, EN 55011, CISPR 11, VDE-AR-N-4105, EN 50549-1, NRS 097, AS/NZS 4777.2:2020, TOR Type A, R25 y CEI 0-21.
Inversores Sungrow para autoconsumo trifásico con almacenamiento
Los Sungrow SH15T, SH20T y SH25T combinan tres MPPT, almacenamiento de alta tensión y salida de respaldo en un equipo de montaje en pared. El bypass integrado y el soporte para cargas desequilibradas permiten valorar su integración en instalaciones trifásicas que necesitan gestionar energía fotovoltaica, baterías y continuidad de suministro.
En Vico Export Solar Energy suministramos inversores Sungrow y material fotovoltaico para instaladores, ingenierías y distribuidores, con envíos nacionales e internacionales. Contacta con nuestro equipo para consultar disponibilidad, compatibilidad de baterías y condiciones de suministro para tu proyecto.
Ficha técnica y consultas
Consulta las prestaciones de los modelos SH15T, SH20T y SH25T y los datos técnicos de la gama.
