Descripción

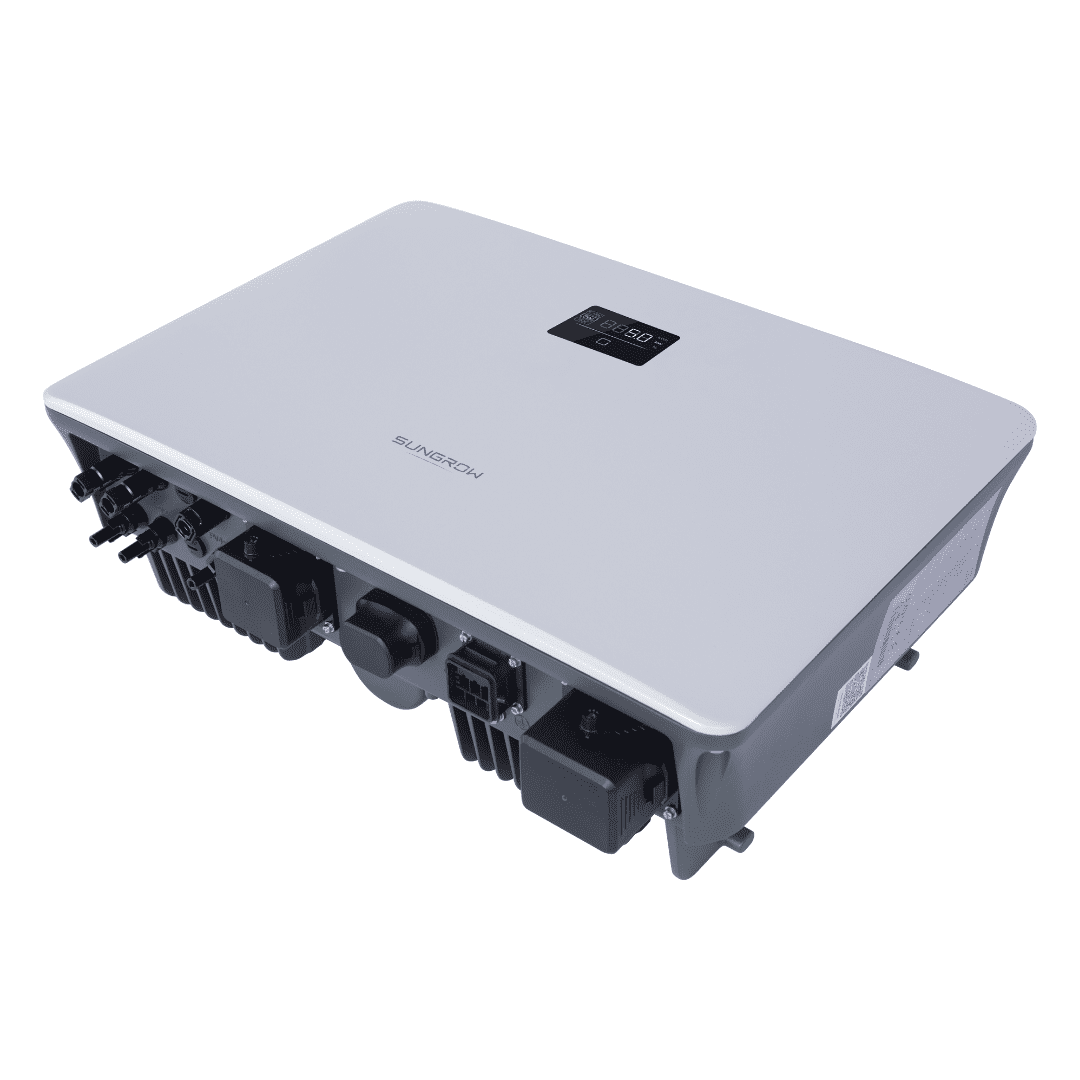

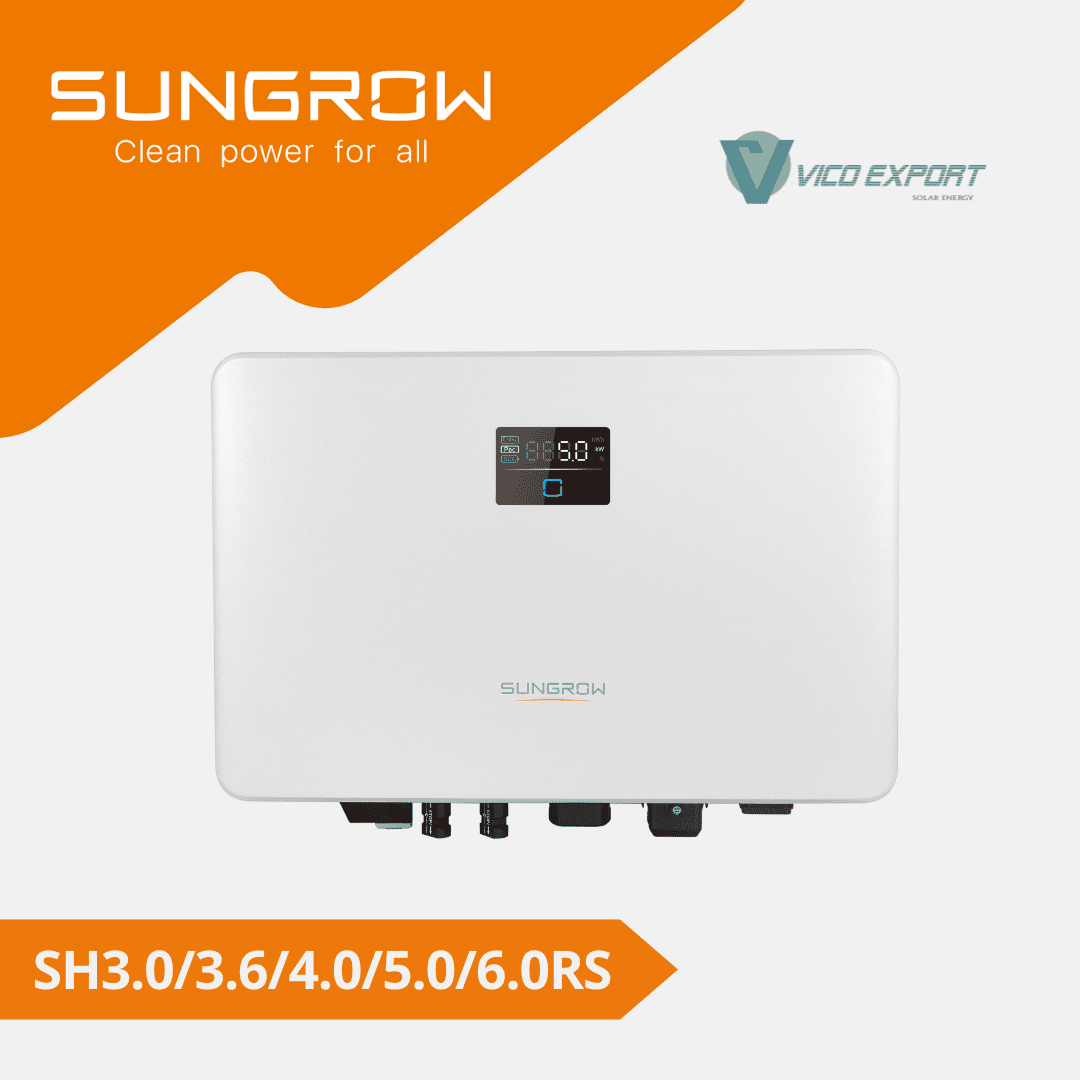

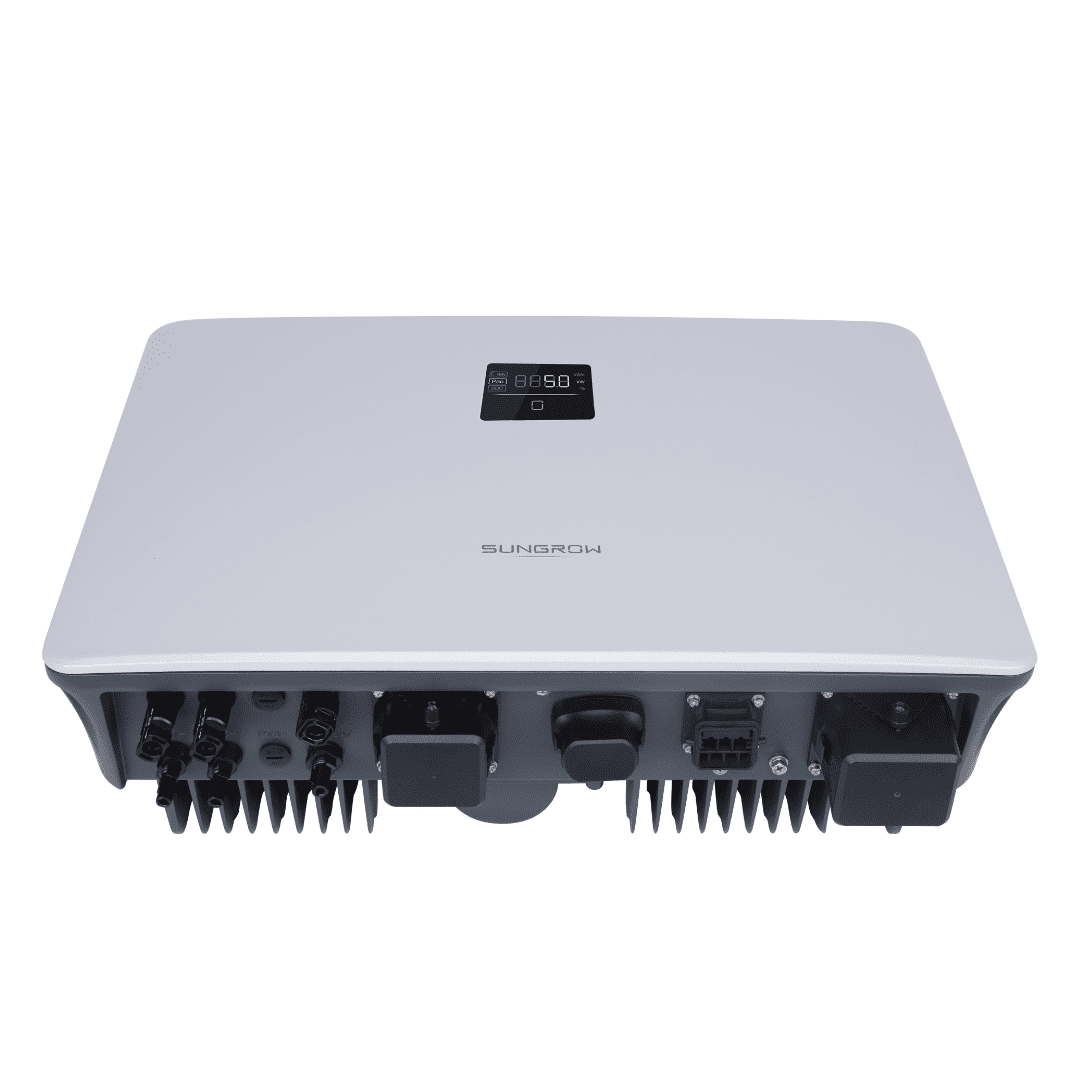

Inversor híbrido monofásico Sungrow SHRS de 3 a 6 kW
El Sungrow SHRS es un inversor híbrido monofásico para instalaciones fotovoltaicas residenciales con almacenamiento. La gama incluye los modelos SH3.0RS, SH3.6RS, SH4.0RS, SH5.0RS y SH6.0RS, con potencias nominales AC de 3 a 6 kW, dos seguidores MPPT independientes y conexión para baterías de ion-litio compatibles.
Su sistema de gestión energética integrado permite gestionar la producción fotovoltaica y el almacenamiento para aumentar el aprovechamiento de la energía en la vivienda. Incorpora una salida de respaldo con un tiempo de conmutación inferior a 10 ms y monitorización mediante iSolarCloud, disponible en aplicación y web. La gama está orientada tanto a instalaciones nuevas como a proyectos de incorporación de almacenamiento, según la configuración del sistema.
Características principales
Gama monofásica de 3 a 6 kW
Cinco modelos para adaptar la potencia del inversor a las necesidades del proyecto residencial.
Dos MPPT independientes
Una entrada de string por MPPT, con una corriente máxima de entrada de 16 A por seguidor.
Almacenamiento de alta tensión
Rango de tensión de batería de 80 a 460 V y potencia máxima de carga y descarga de 6,6 kW, condicionada por la batería conectada.
Respaldo ante cortes de red
Conmutación a modo backup inferior a 10 ms para alimentar las cargas conectadas a la salida de respaldo, según el diseño del sistema.
Gestión y monitorización
EMS integrado, monitorización mediante iSolarCloud y funciones de diagnóstico mediante escaneo online de curvas I-V.
Diseño compacto con protección IP65
Peso de 18,5 kg, montaje en pared y refrigeración por convección natural.
Especificaciones técnicas
Comparativa de modelos
| Parámetro | SH3.0RS | SH3.6RS | SH4.0RS | SH5.0RS | SH6.0RS |
|---|---|---|---|---|---|
| Potencia nominal AC | 3.000 W | 3.680 W | 4.000 W | 5.000 W | 6.000 W |
| Potencia FV máxima recomendada | 4.500 Wp | 5.400 Wp | 6.000 Wp | 7.500 Wp | 9.000 Wp |
| Potencia aparente máxima de salida AC | 3.000 VA | 3.680 VA | 4.000 VA | 5.000 VA | 6.000 VA |
| Corriente máxima de salida AC | 13,7 A | 16 A | 18,2 A | 22,8 A | 27,3 A |
| Potencia nominal de respaldo sin red | 3.000 W / 3.000 VA | 3.680 W / 3.680 VA | 4.000 W / 4.000 VA | 5.000 W / 5.000 VA | 6.000 W / 6.000 VA |
| Eficiencia máxima | 97,4 % | 97,5 % | 97,6 % | 97,7 % | 97,7 % |
| Eficiencia europea | 97,0 % | 97,1 % | 97,2 % | 97,3 % | 97,3 % |
La potencia FV indicada es la máxima recomendada para cada modelo. La ficha también recoge un límite máximo de entrada FV de 13.000 Wp. El dimensionamiento debe respetar los límites de tensión y corriente y el rango MPPT a plena carga indicado en el manual.
Entrada fotovoltaica y seguidores MPPT
- Tensión máxima de entrada FV: 600 V DC.
- Tensión mínima de entrada: 40 V DC.
- Tensión de arranque: 50 V DC.
- Tensión nominal de entrada FV: 360 V DC.
- Rango de funcionamiento MPPT: 40–560 V DC.
- Número de seguidores MPPT independientes: 2.
- Número de strings por MPPT: 1 / 1.
- Corriente máxima de entrada FV: 32 A en total, 16 A por MPPT.
- Corriente máxima de cortocircuito DC: 40 A en total, 20 A por MPPT.
- Corriente máxima por conector de entrada: 20 A.
El rango MPPT a plena carga debe consultarse en el manual. Superar el rango de tensión de funcionamiento MPPT activa la protección del inversor.
Conexión de batería
- Tipo de batería: ion-litio compatible.
- Rango de tensión de batería: 80–460 V DC.
- Corriente máxima de carga: 30 A.
- Corriente máxima de descarga: 30 A.
- Potencia máxima de carga y descarga: 6.600 W.
- Comunicación CAN disponible.
La selección de batería debe realizarse conforme a la compatibilidad indicada por Sungrow. El rango de tensión no implica compatibilidad con cualquier batería. Las prestaciones de carga y descarga dependen de la batería conectada y de las condiciones de funcionamiento.
Conexión a red y salida AC
- Conexión monofásica.
- Tensión nominal AC: 220 / 230 / 240 V.
- Rango de tensión AC: 154–276 V.
- Frecuencia nominal de red: 50 / 60 Hz.
- Rango de frecuencia: 45–55 Hz a 50 Hz y 55–65 Hz a 60 Hz.
- Distorsión armónica total de corriente: inferior al 3 % a potencia nominal.
- Factor de potencia por defecto a potencia nominal: superior a 0,99.
Salida de respaldo y funcionamiento sin red
- Tiempo de conmutación a backup: inferior a 10 ms.
- Tensión nominal sin red: 220 / 230 / 240 V, con una tolerancia de ±2 %.
- Frecuencia nominal sin red: 50 / 60 Hz, con una tolerancia de ±0,2 %.
- Distorsión armónica de tensión con carga lineal: inferior al 2 %.
- Potencia aparente de pico en modo sin red: 8.400 VA durante 10 segundos.
- Potencia nominal de respaldo sin red: según modelo, de 3.000 a 6.000 W.
- Potencia máxima para cargas de backup con red disponible: 6.000 W, según configuración del manual.
- Corriente máxima para cargas de backup con red disponible: 27,3 A, calculada a 220 V.
Dimensionamiento del respaldo
Los 6.000 W para cargas de backup con red disponible no equivalen a una potencia continua de 6.000 W durante un corte de suministro en todos los modelos. Sin red, la potencia nominal depende del inversor elegido. La potencia efectiva y la autonomía también dependen de la batería, su estado de carga, la producción fotovoltaica y las cargas conectadas a la salida de respaldo.
Protecciones y funciones integradas
- Monitorización de red.
- Protección frente a inversión de polaridad DC.
- Protección frente a cortocircuitos AC.
- Protección frente a corrientes de fuga.
- Seccionador DC fotovoltaico integrado.
- Protección frente a sobretensiones de tipo II en DC y AC.
- Función PID Zero integrada.
- Operación en paralelo en el puerto de red: hasta 3 inversores en modo maestro-esclavo.
La operación en paralelo indicada corresponde al puerto de red. La compatibilidad opcional con optimizadores debe consultarse con Sungrow antes de realizar el pedido.
Instalación y condiciones de funcionamiento
- Grado de protección: IP65.
- Dimensiones del equipo, ancho × alto × fondo: 490 × 340 × 170 mm.
- Peso del equipo: 18,5 kg.
- Montaje: en pared mediante soporte.
- Refrigeración: convección natural.
- Temperatura ambiente de funcionamiento: de −25 a +60 °C.
- Humedad relativa admisible: 0–100 %.
- Altitud máxima de funcionamiento: 4.000 m.
- Ruido típico: inferior a 45 dB(A).
- Topología sin transformador en las etapas fotovoltaica y de batería.
Monitorización, comunicaciones y conexiones
- Monitorización mediante iSolarCloud en aplicación y web.
- Actualización de datos indicada por el fabricante: cada 10 segundos.
- EMS integrado con opciones de personalización.
- Escaneo y diagnóstico online de curvas I-V.
- Pantalla digital LED e indicadores LED.
- Comunicaciones: RS485, Ethernet, WLAN y CAN.
- Entradas y salidas: 4 DI, 1 DO y DRM.
- Conexión FV: MC4, con sección máxima de 6 mm².
- Conexión de batería: compatible con Evo2, con sección máxima de 6 mm².
- Conexión AC: Plug & Play, con sección máxima de 16 mm² en red y 6 mm² en backup.
Normativa indicada en la ficha técnica
IEC/EN 62109-1, IEC/EN 62109-2, IEC 62116, IEC 61727, IEC/EN 61000-3-11, IEC/EN 61000-3-12, EN 62477-1, AS/NZS 4777.2:2020, EN 50549-1, CEI 0-21, G98 / G99, UNE 217002:2020, NTS V2 Type A y C10/26.
Inversores Sungrow para autoconsumo residencial con almacenamiento
La gama Sungrow SHRS combina conversión fotovoltaica, conexión de batería y suministro de respaldo en un equipo compacto. Sus cinco modelos permiten adaptar la potencia AC al proyecto, manteniendo dos MPPT independientes, gestión energética integrada y monitorización mediante iSolarCloud.
En Vico Export Solar Energy suministramos inversores Sungrow y material fotovoltaico para instaladores, ingenierías y distribuidores, con envíos nacionales e internacionales. Contacta con nuestro equipo para consultar disponibilidad, compatibilidad de baterías y condiciones de suministro.
Ficha técnica y consultas
Consulta las prestaciones de cada modelo y los datos técnicos de la gama Sungrow SHRS.
