Descripción

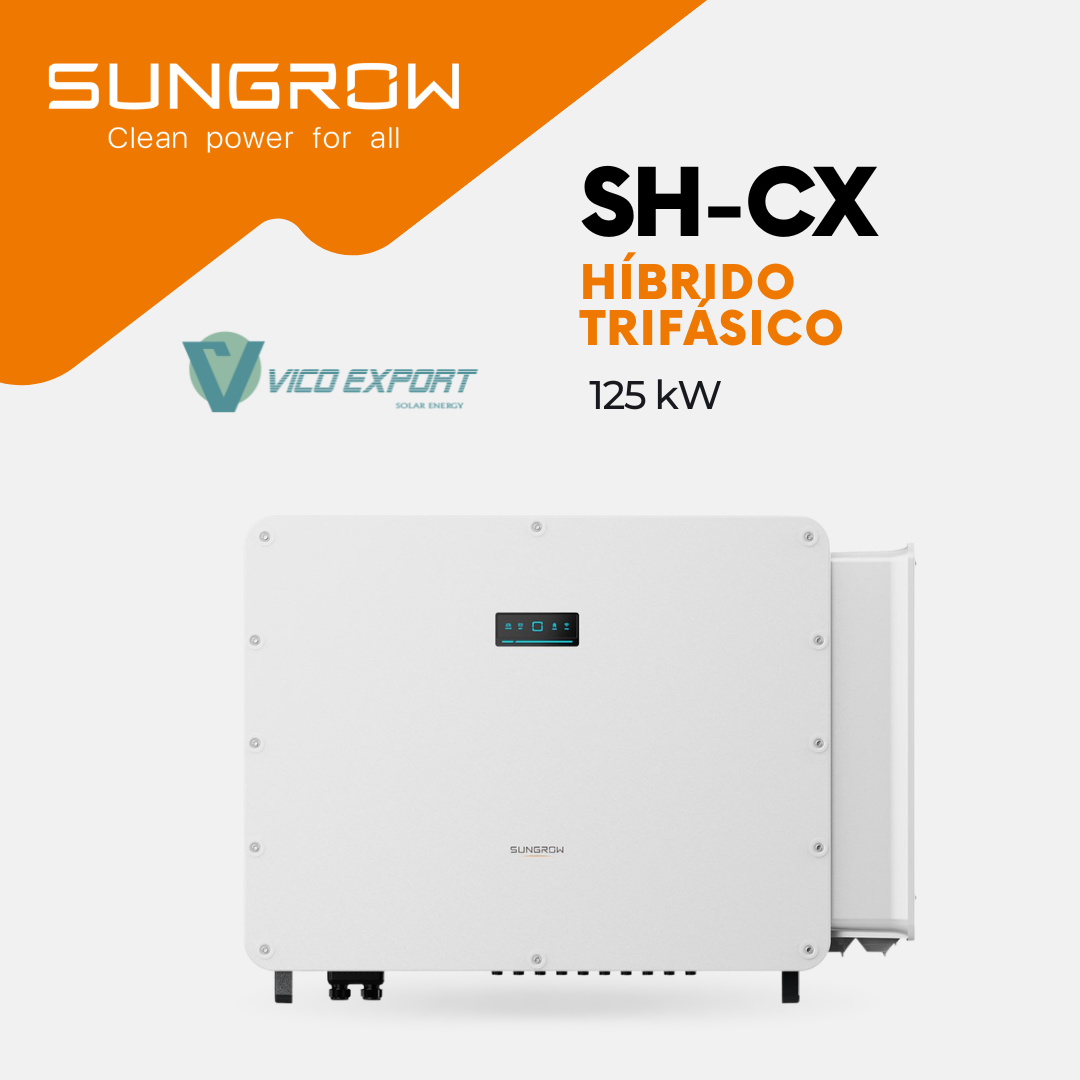

Inversor híbrido trifásico Sungrow SH125CX de 125 kW
El Sungrow SH125CX es un inversor híbrido trifásico de 125 kW para instalaciones fotovoltaicas comerciales e industriales que requieren almacenamiento energético acoplado en DC.
Integra 10 MPPT y admite hasta 250 kWp de potencia FV, con una eficiencia máxima del 98,6 %. Incorpora AFCI 3.0+, PID Zero, grado IP66 y función backup con conmutación ≤10 ms según las condiciones especificadas por Sungrow.
Alcance del suministro
Se vende el inversor por unidad. Los módulos de batería PowerKeeper, los kits de accesorios y los demás equipos necesarios se venden por separado.
Características principales
125 kW trifásicos
Potencia nominal para proyectos comerciales e industriales.
10 MPPT
Diez seguidores con dos strings fotovoltaicos por MPPT.
Hasta 250 kWp FV
Potencia máxima de entrada declarada conforme a los límites del fabricante.
Almacenamiento en DC
Integración con módulos y accesorios PowerKeeper en configuraciones compatibles.
Backup ≤10 ms, AFCI e IP66
Funciones de respaldo y protección indicadas por Sungrow.
Entrada fotovoltaica
- Tensión máxima de entrada FV: 1.100 V.
- Tensión mínima / de arranque: 180 / 200 V.
- Tensión nominal de entrada: 600 V.
- Rango MPPT: 180–1.000 V.
- 10 MPPT con 2 strings por MPPT.
- Corriente máxima de entrada: 40 A × 10 MPPT.
- Corriente máxima de cortocircuito: 50 A × 10 MPPT.
- Corriente máxima por conector DC: 30 A.
- Conexión DC: MC4, sección máxima de 6 mm².
Para el rango MPPT a plena carga, consulta el manual del fabricante.
Batería y almacenamiento
- Tipo de batería: ion-litio.
- Rango de tensión de batería: 129–880 V.
- Corriente máxima de carga / descarga: 200 / 200 A.
- Potencia máxima de carga / descarga: 125 / 125 kW.
- Comunicación con batería: CAN.
- Tensión mínima de batería para arranque autónomo: 270 V.
- La corriente y potencia disponibles dependen de la batería conectada y la configuración.
El inversor puede integrarse en Sungrow PowerKeeper; baterías y accesorios se venden por separado.
Salida AC y backup
- Potencia nominal AC: 125 kW.
- Conexión trifásica: 3 / N / PE, 220 / 380 V o 230 / 400 V.
- Frecuencia nominal: 50 / 60 Hz.
- Potencia nominal de backup: 125 kW.
- Tiempo de conmutación: ≤10 ms.
- Sobrecarga en backup: 1,5 veces la potencia nominal durante 10 segundos.
- Salida trifásica desequilibrada de hasta el 100 %, sujeta a condiciones del sistema.
La potencia de respaldo disponible depende de la batería y de la configuración de la instalación.
Protecciones y funciones
- AFCI 3.0+ con alcance de detección de hasta 600 m.
- Protección individual de strings y frente a fallos FV a tierra.
- Protección contra polaridad inversa en entrada FV y batería.
- Protección contra sobretensiones: DC tipo I+II y AC tipo II.
- Monitorización de red, corriente de strings y fallos a tierra.
- Tecnología anti-PID PID Zero.
- Funciones preparadas para gestión horaria, precios dinámicos y centrales eléctricas virtuales según configuración y servicios disponibles.
Datos generales y comunicaciones
- Dimensiones: 1.095 × 795 × 360 mm.
- Peso: ≤128 kg.
- Montaje: soporte mural.
- Protección: IP66; resistencia a la corrosión C5.
- Refrigeración: ventilación forzada inteligente.
- Temperatura ambiente: -30 °C a +60 °C.
- Altitud máxima: 3.000 m.
- Ruido típico: ≤65 dB(A).
- Indicadores LED y configuración mediante Bluetooth y aplicación.
- Comunicación con logger: RS485.
- Comunicación del logger con iSolarCloud: WLAN, Ethernet o 4G opcional.
- Entradas / salidas digitales: 2 DI / 3 DO.
Componentes de la familia PowerKeeper
Selecciona los componentes según el diseño del proyecto. El kit Slave IEC se utiliza cuando corresponde y el SH50/80CX es una alternativa de inversor.
Documentación técnica
