Descripción

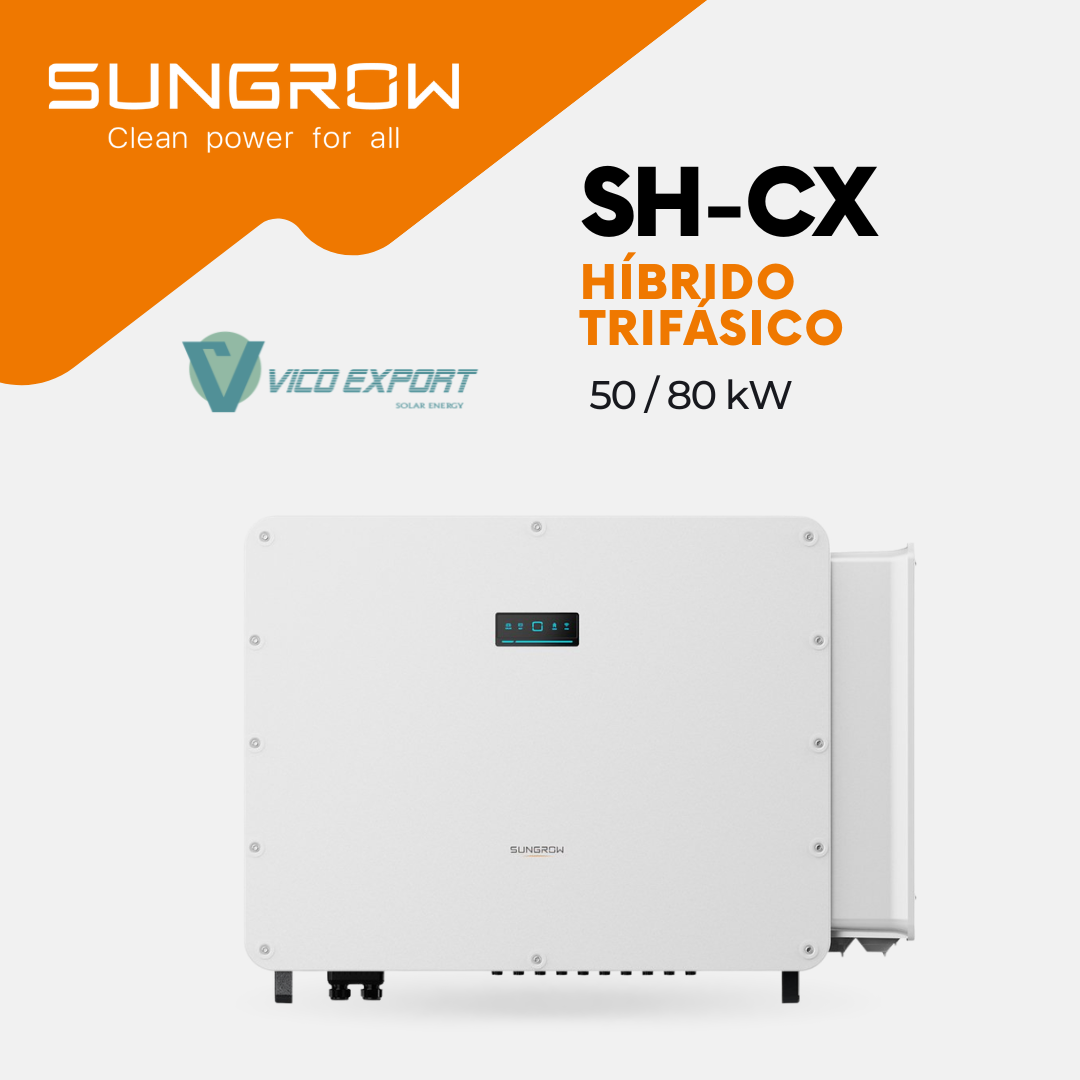

Inversor híbrido trifásico Sungrow SH50/80CX de 50 y 80 kW
Los Sungrow SH50CX y SH80CX son inversores híbridos trifásicos de 50 y 80 kW para instalaciones fotovoltaicas comerciales e industriales con almacenamiento acoplado en DC.
Su diseño incorpora 5 MPPT en el SH50CX y 10 MPPT en el SH80CX, protección AFCI 3.0+, PID Zero y grado IP66. La ficha indica conmutación de backup de hasta 10 ms, dentro de la arquitectura e instalación especificadas por Sungrow.
Alcance del suministro
Se vende el inversor por unidad. Los módulos de batería PowerKeeper, los kits Master/Slave y los equipos adicionales se suministran por separado.
Características principales
50 y 80 kW
Dos potencias nominales trifásicas para proyectos C&I.
5 o 10 MPPT
Cinco seguidores en SH50CX y diez en SH80CX, con dos strings por MPPT.
Almacenamiento en DC
Integración con sistemas de batería compatibles.
Backup ≤10 ms
Conmutación declarada bajo las condiciones de diseño aplicables.
AFCI 3.0+, PID Zero e IP66
Funciones de protección y características de robustez del equipo.
Entrada fotovoltaica
- Potencia nominal AC: SH50CX 50 kW; SH80CX 80 kW.
- Potencia FV máxima: SH50CX 100 kWp; SH80CX 160 kWp.
- MPPT / strings por MPPT: SH50CX 5 / 2; SH80CX 10 / 2.
- Tensión máxima de entrada FV: 1.100 V.
- Tensión mínima / de arranque: 180 / 200 V.
- Tensión nominal de entrada: 600 V.
- Rango MPPT: 180–1.000 V.
- Corriente máxima de entrada: 40 A por MPPT.
- Corriente de cortocircuito máxima: 50 A por MPPT.
- Corriente máxima por conector DC: 30 A.
- Conexión DC: MC4, sección máxima de 6 mm².
Para el rango MPPT a plena carga, consulta el manual del fabricante.
Batería y almacenamiento
- Tipo de batería: ion-litio.
- Rango de tensión de batería: 129–880 V.
- Corriente máxima de carga / descarga: SH50CX 180 / 180 A; SH80CX 200 / 200 A.
- Potencia máxima de carga / descarga: SH50CX 50 / 50 kW; SH80CX 80 / 80 kW.
- Comunicación con batería: CAN.
- Tensión mínima para arranque autónomo: 150 V en SH50CX y 270 V en SH80CX.
- La corriente y potencia disponibles dependen de la batería y de la configuración.
Las baterías y los accesorios PowerKeeper necesarios se venden por separado.
Salida AC y backup
- Potencia aparente máxima AC: SH50CX 55 kVA; SH80CX 88 kVA.
- Eficiencia máxima / europea: SH50CX 98,2 % / 97,9 %; SH80CX 98,3 % / 98,0 %.
- Conexión trifásica: 3 / N / PE, 220 / 380 V o 230 / 400 V.
- Frecuencia nominal: 50 / 60 Hz.
- Potencia nominal de backup: SH50CX 50 kW; SH80CX 80 kW.
- Tiempo de conmutación: ≤10 ms.
- Sobrecarga máxima de backup: 1,5 veces la potencia nominal durante 10 segundos.
- Salida trifásica desequilibrada de hasta el 100 %, sujeta a las condiciones del sistema.
La potencia de respaldo disponible depende de la batería y del diseño de la instalación.
Protecciones y funciones
- AFCI 3.0+ con alcance de detección de hasta 600 m.
- Protección individual de strings y frente a fallos FV a tierra.
- Protección contra polaridad inversa en entrada FV y batería.
- Protección contra sobretensiones: DC tipo I+II y AC tipo II.
- Monitorización de red, corriente de strings y fallos a tierra.
- Tecnología anti-PID PID Zero.
- Gestión horaria, precios dinámicos y funciones para centrales virtuales, según configuración y servicios disponibles.
Datos generales y comunicaciones
- Dimensiones: 1.095 × 795 × 360 mm.
- Peso: SH50CX ≤115 kg; SH80CX ≤128 kg.
- Montaje: soporte mural.
- Protección IP66 y resistencia a la corrosión C5.
- Refrigeración: ventilación forzada inteligente.
- Temperatura ambiente: -30 °C a +60 °C.
- Altitud máxima: 3.000 m.
- Ruido típico: ≤65 dB(A).
- Indicadores LED y configuración Bluetooth mediante aplicación.
- Comunicación con logger: RS485.
- Comunicación del logger con iSolarCloud: WLAN, Ethernet o 4G opcional.
- Entradas / salidas digitales: 2 DI / 3 DO.
Componentes de la familia PowerKeeper
Los accesorios se seleccionan según el dimensionamiento. El SH125CX es una alternativa de inversor, no un componente adicional obligatorio.
Documentación técnica
