Sunfer 61H-ZN | Estructura coplanar micro-rail para cubierta metálica

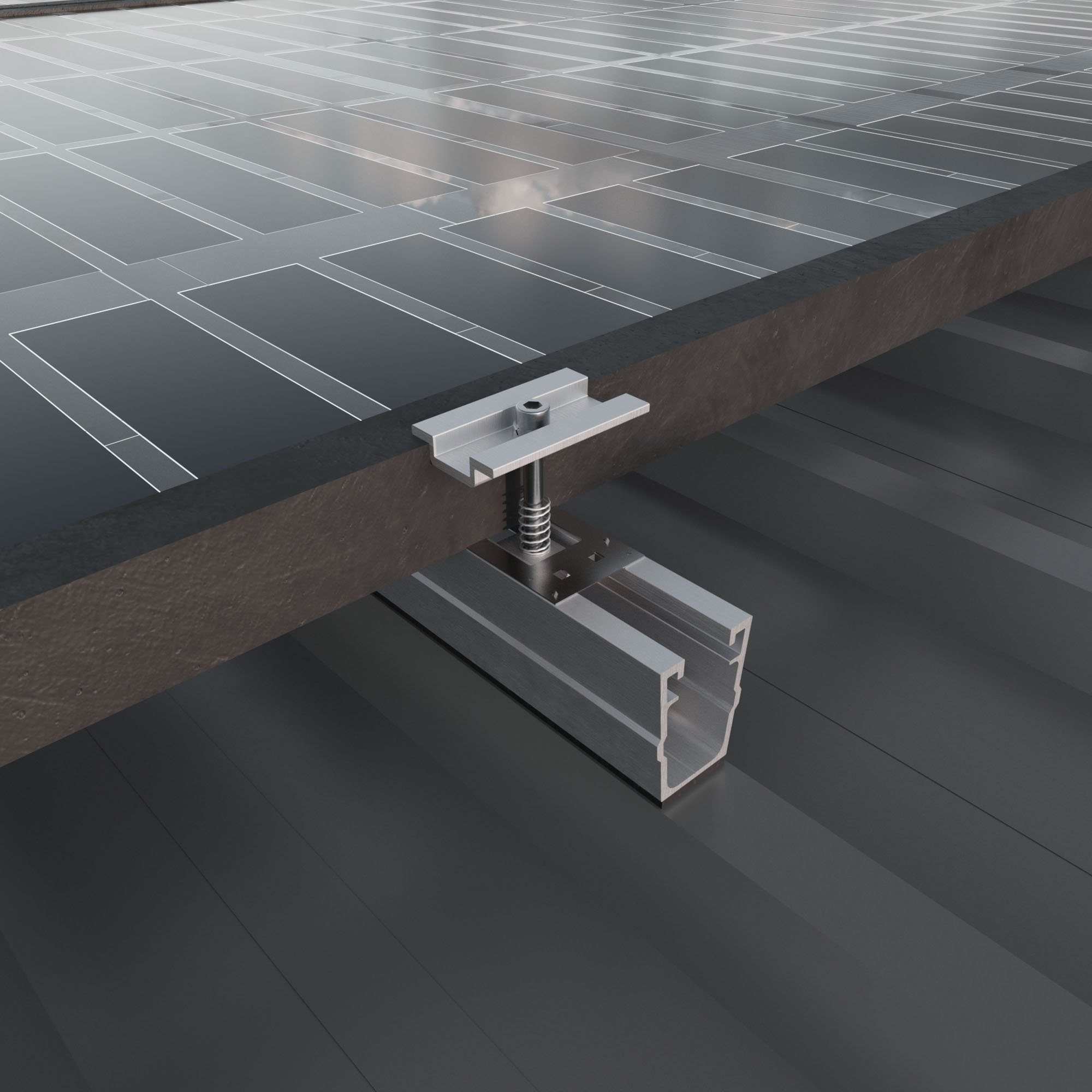

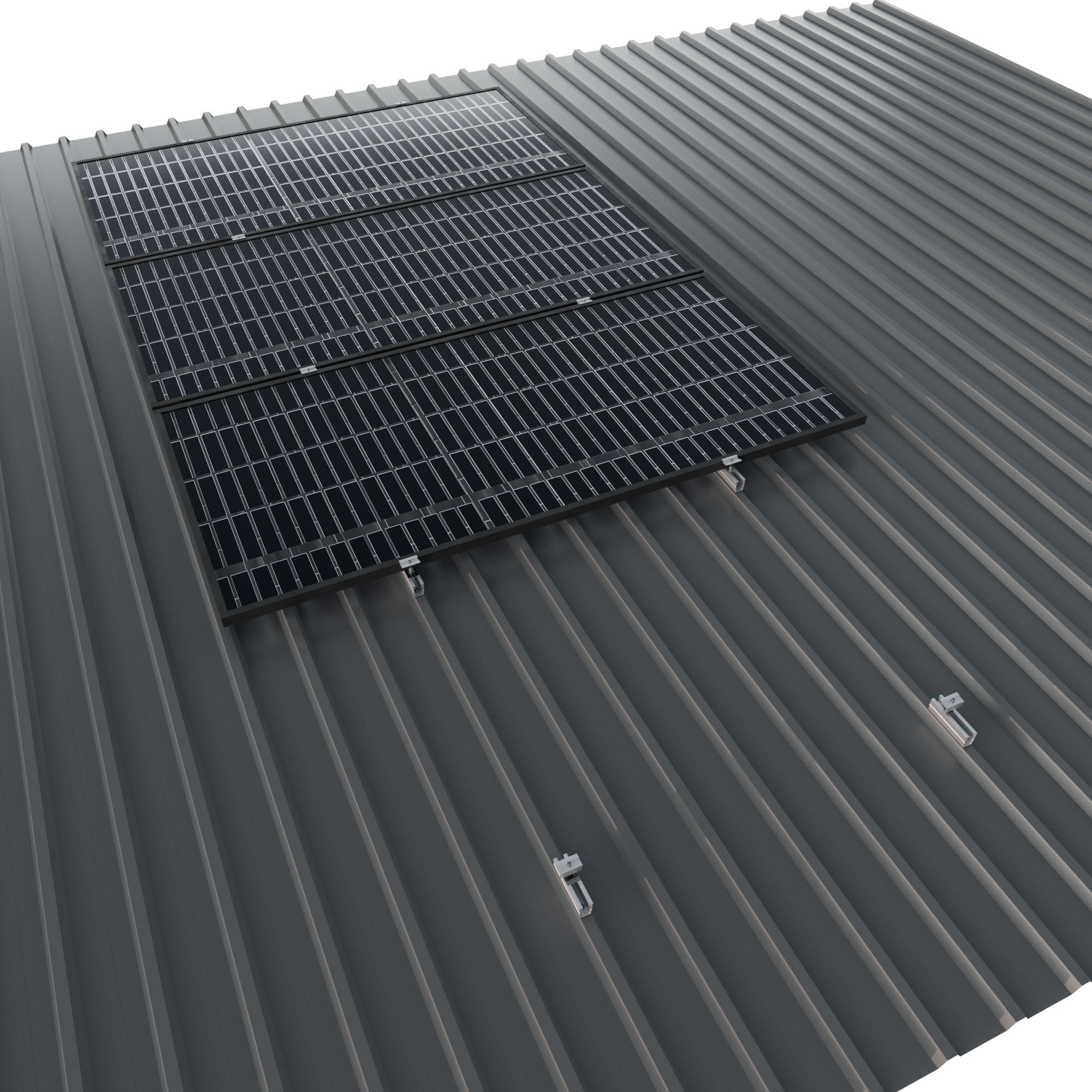

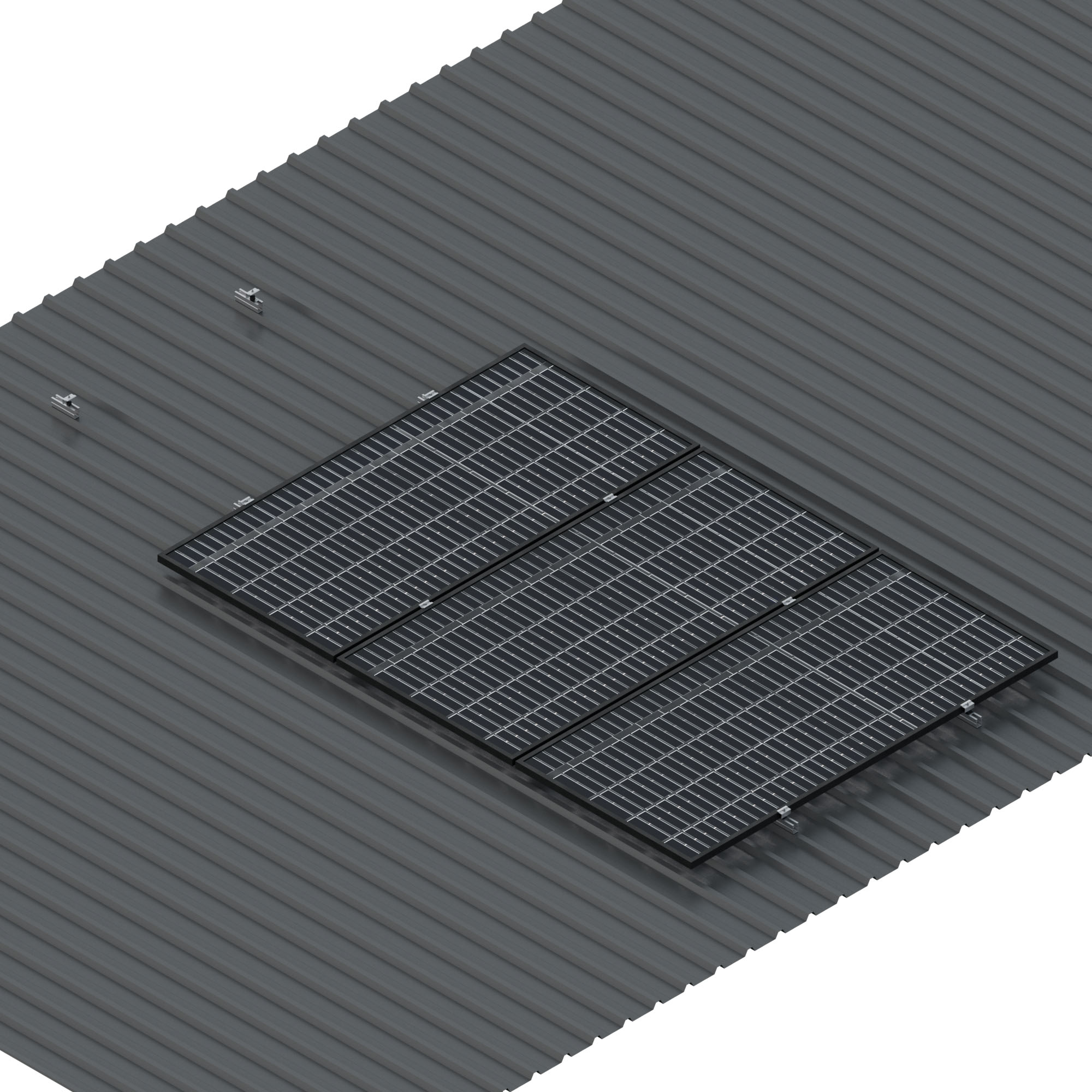

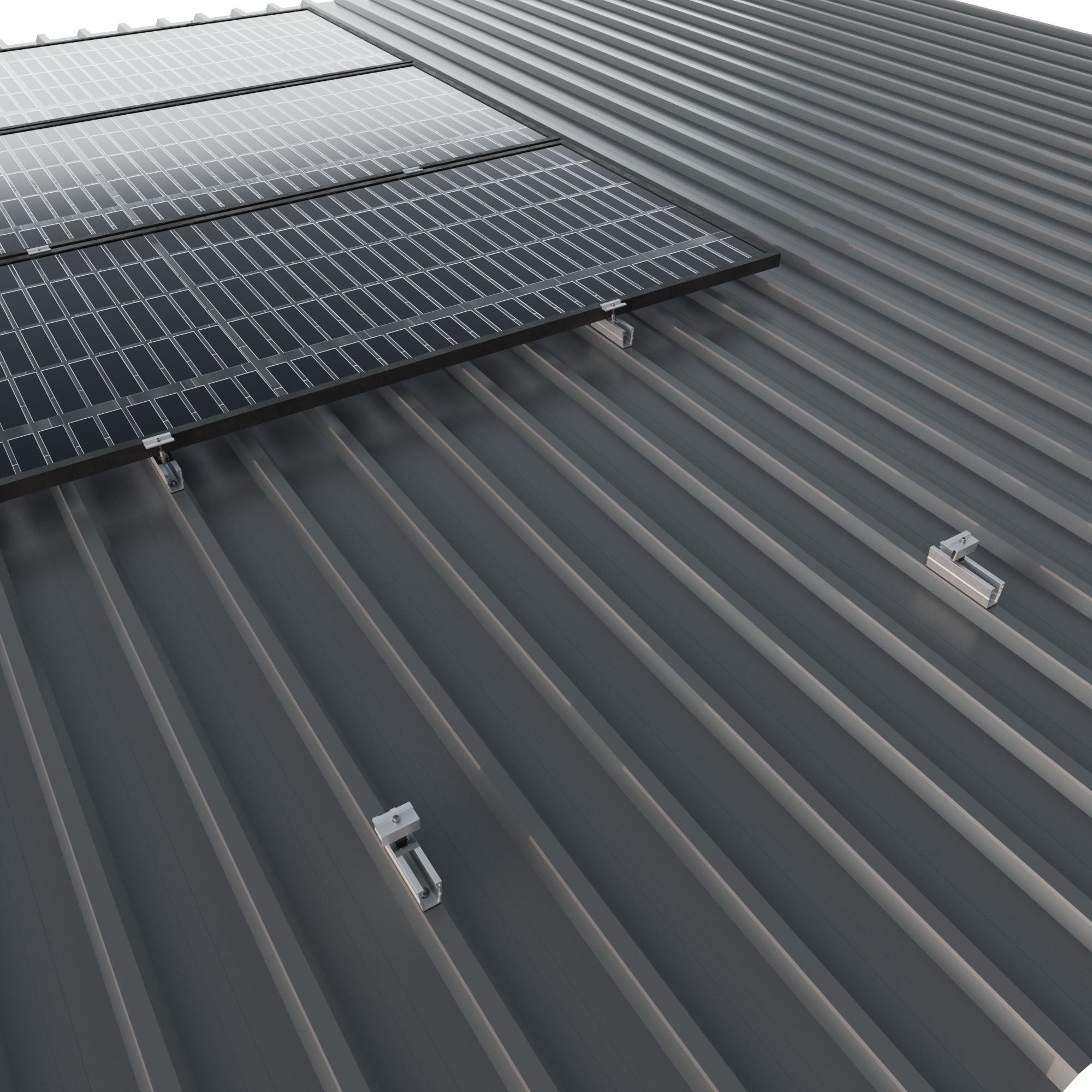

El Sunfer 61H-ZN es un sistema de estructura coplanar micro-rail diseñado para la instalación de módulos fotovoltaicos sobre cubiertas de chapa metálica. Está especialmente indicado para montajes sobre greca, ofreciendo una solución compacta, rápida y eficiente para instalaciones solares en formato kit.
Este sistema permite la instalación de módulos en disposición horizontal y, según las condiciones de la cubierta, también en disposición vertical. El kit está disponible para configuraciones de 1 a 8 módulos, adaptándose a diferentes necesidades de instalación en proyectos residenciales, comerciales e industriales.
Características principales
- Sistema coplanar micro-rail para cubierta metálica.
- Compatible con chapa simple, chapa sándwich de 3 nervios y chapa sándwich de 5 nervios.
- Fijación directa sobre la greca de la chapa.
- Instalación mediante tornillo S42.1 zincado con arandela de sellado.
- Perfil de aluminio EN AW-6005A T6.
- Tornillería general de acero inoxidable A2-70.
- Junta de estanqueidad EPDM.
- Adhesivo para pre-pegado a cubierta incluido en la fijación.
- Disponible en acabado crudo y anodizado.
Especificaciones técnicas
- Referencia: 61H-ZN
- Tipo de estructura: Coplanar micro-rail
- Superficie de instalación: Cubierta de chapa metálica
- Superficie de anclaje: Greca de la chapa
- Tipo de fijación: Atornillada
- Fijación: S61-ZN
- Perfil: G48
- Toma tierra: S13.3
- Tamaño máximo del módulo: 2400 x 1350 mm
- Espesor de módulo compatible: 28 – 40 mm
- Espesor mínimo de chapa: ≥ 0,5 mm
- Formato: Kit de 1 a 8 módulos
Aplicaciones compatibles
El sistema Sunfer 61H-ZN está diseñado para instalaciones fotovoltaicas sobre cubiertas metálicas con fijación sobre greca. Es compatible con diferentes tipos de chapa, incluyendo chapa simple, chapa sándwich de 3 nervios y chapa sándwich de 5 nervios. En disposición vertical, también puede aplicarse sobre chapa ondulada bajo las condiciones indicadas por el fabricante.
Ventajas del sistema 61H-ZN
- Solución compacta y ligera para cubierta metálica.
- Instalación rápida gracias al formato micro-rail.
- Fijación con arandela de sellado EPDM para mejorar la estanqueidad.
- Formato kit preparado para configuraciones de 1 a 8 módulos.
- Materiales resistentes para instalaciones fotovoltaicas exteriores.
- Sistema adecuado para proyectos residenciales, comerciales e industriales.
El Sunfer 61H-ZN es una solución práctica para profesionales que buscan una estructura coplanar de montaje rápido sobre cubierta metálica, con componentes de calidad y compatibilidad con módulos fotovoltaicos de gran formato.
