Descripción

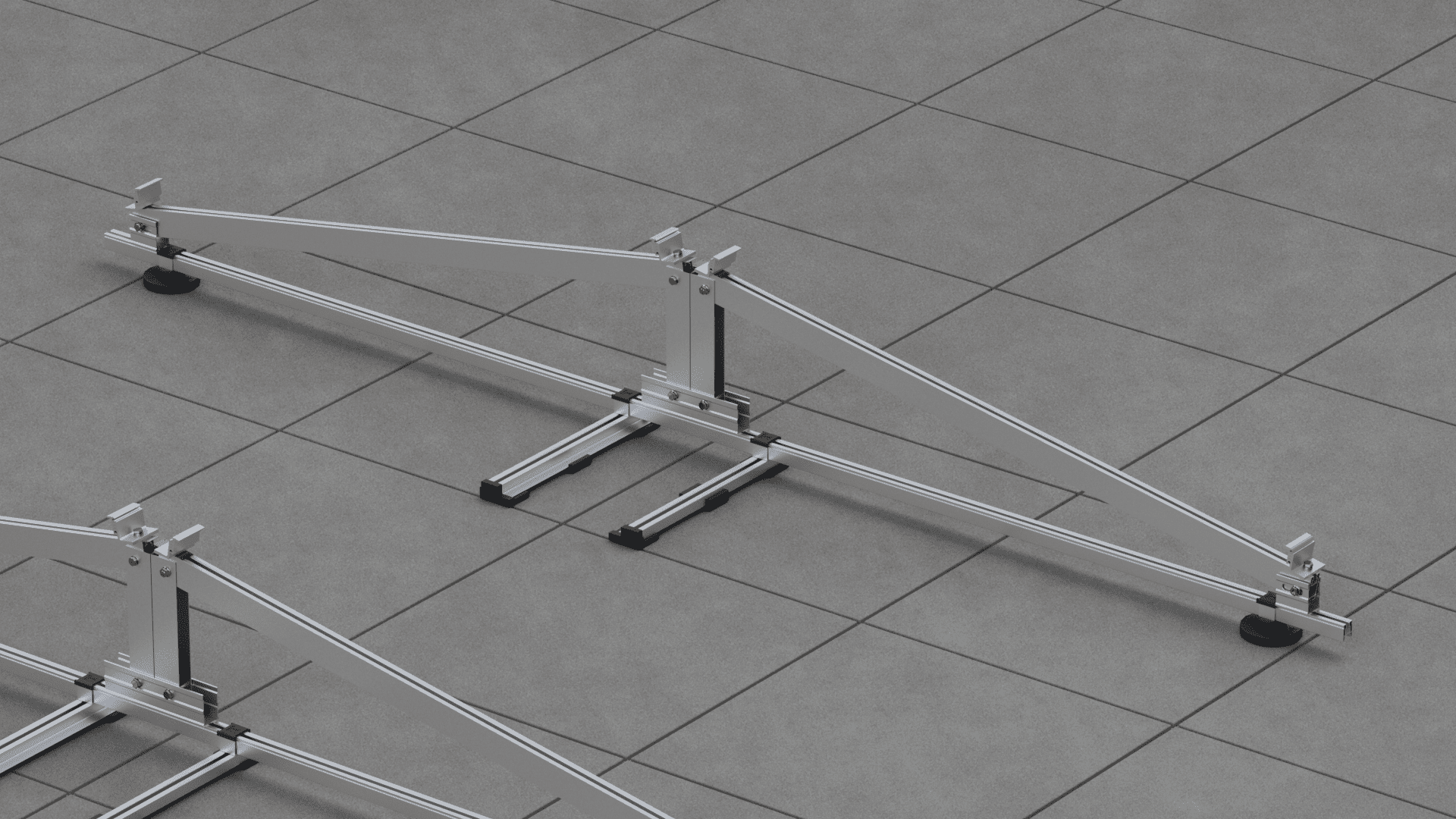

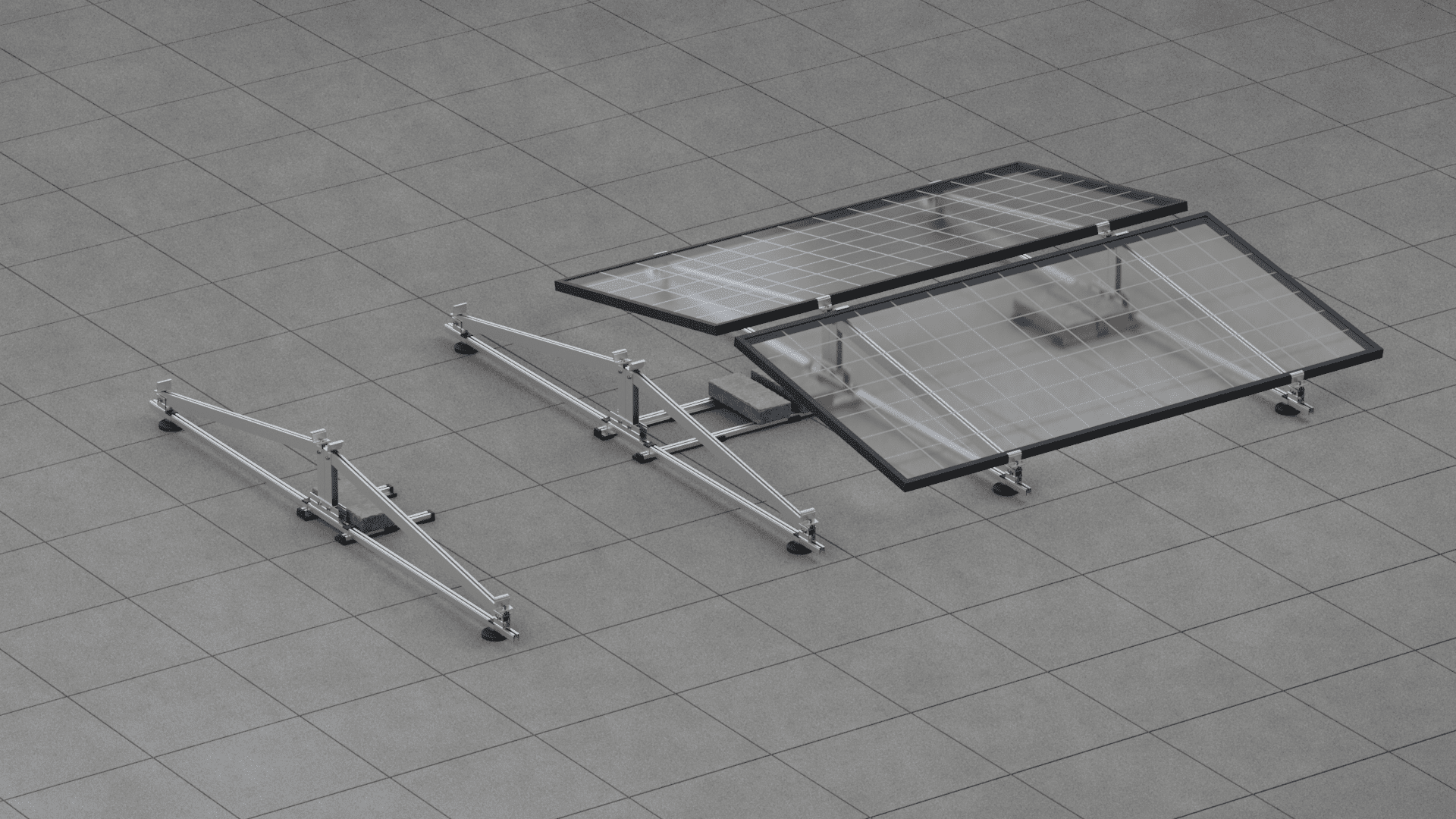

Sistema de Fijación Inclinada 26.1H para Cubierta Plana de Hormigón
El sistema 26.1H de Sunfer es una solución estructural avanzada para la fijación de paneles solares sobre cubiertas planas de hormigón, sin necesidad de perforación. Diseñado para soportar diferentes configuraciones de módulos, permite una inclinación de 10° o 15°, adaptándose a las necesidades del proyecto y condiciones climáticas mediante el uso de lastres o contrapesos según el viento esperado.
ESPECIFICACIONES
- Superficie de instalación: Cubierta plana
- Superficie de anclaje: Hormigón, Hormigón pintado, azulejo antideslizante, PVC / TPO, Metal y grava
- Tornillería de anclaje: Incluida
- Inclinación: 10º o 15º
- Disposición del módulo: Horizontal
- Tamaño máximo del panel Kit: 2400×1150 mm
- Tamaño máximo del panel Bulk: 2400×1150 mm
- Espesor del panel: 28-40 mm
- Perfilería: Aluminio EN AW-6005A T6 (Crudo o anodi-zado)
- Tornillería: Acero inoxidable A2-70
COMPONENTES
- 26.1H-A
- 26.1H-B
- C-600
- S13
Características destacadas:
- Aplicación: Cubiertas planas de hormigón.
- Inclinaciones disponibles: 10° y 15°.

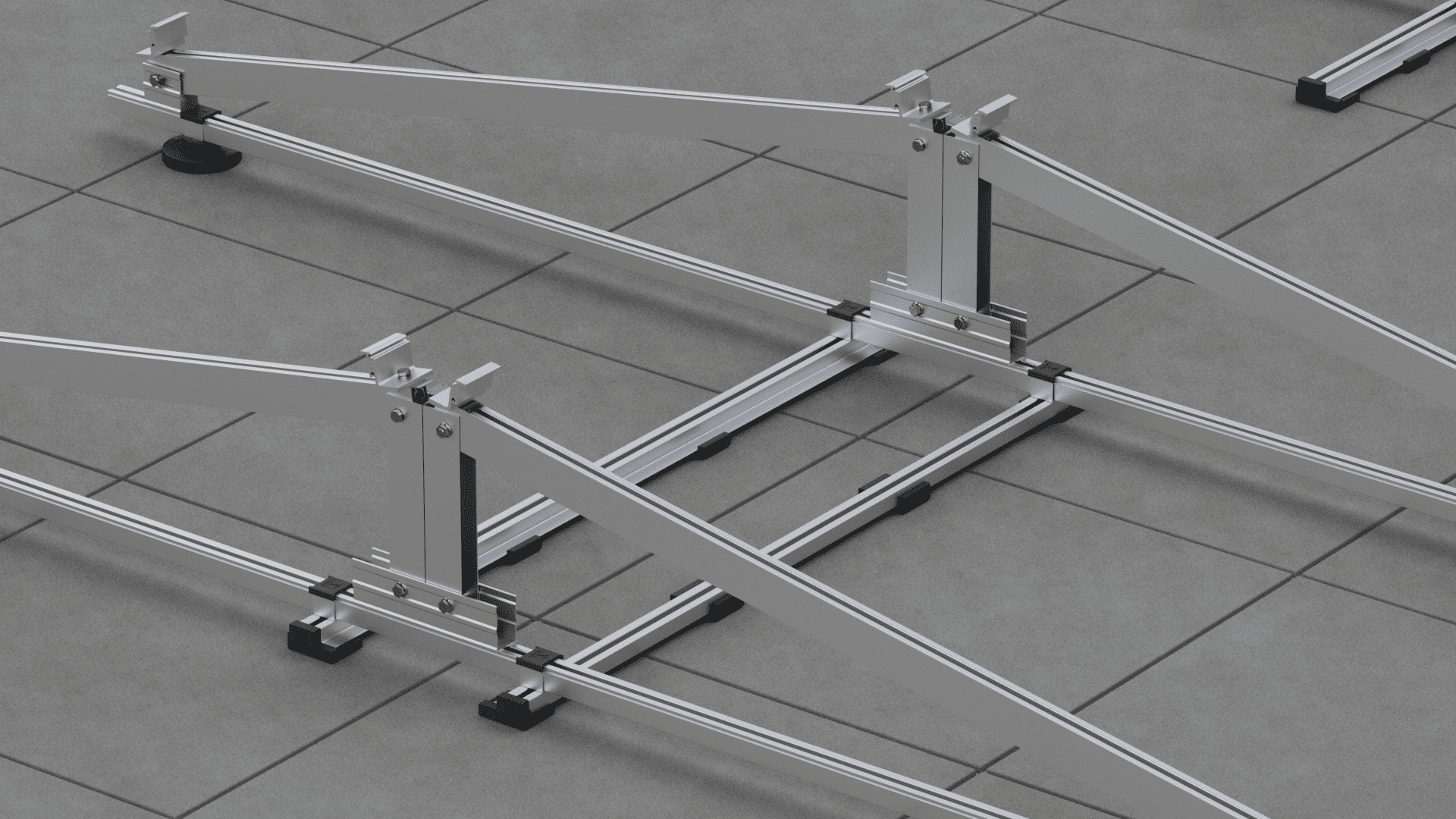

- Instalación horizontal sin perforación: sistema de fijación mediante lastres (no incluidos).
- Compatible con módulos de hasta 2400 x 1150 mm y espesores de 28 a 40 mm.
- Material: Aluminio EN AW 6005A T6 y tornillería A2-70 en acero inoxidable.

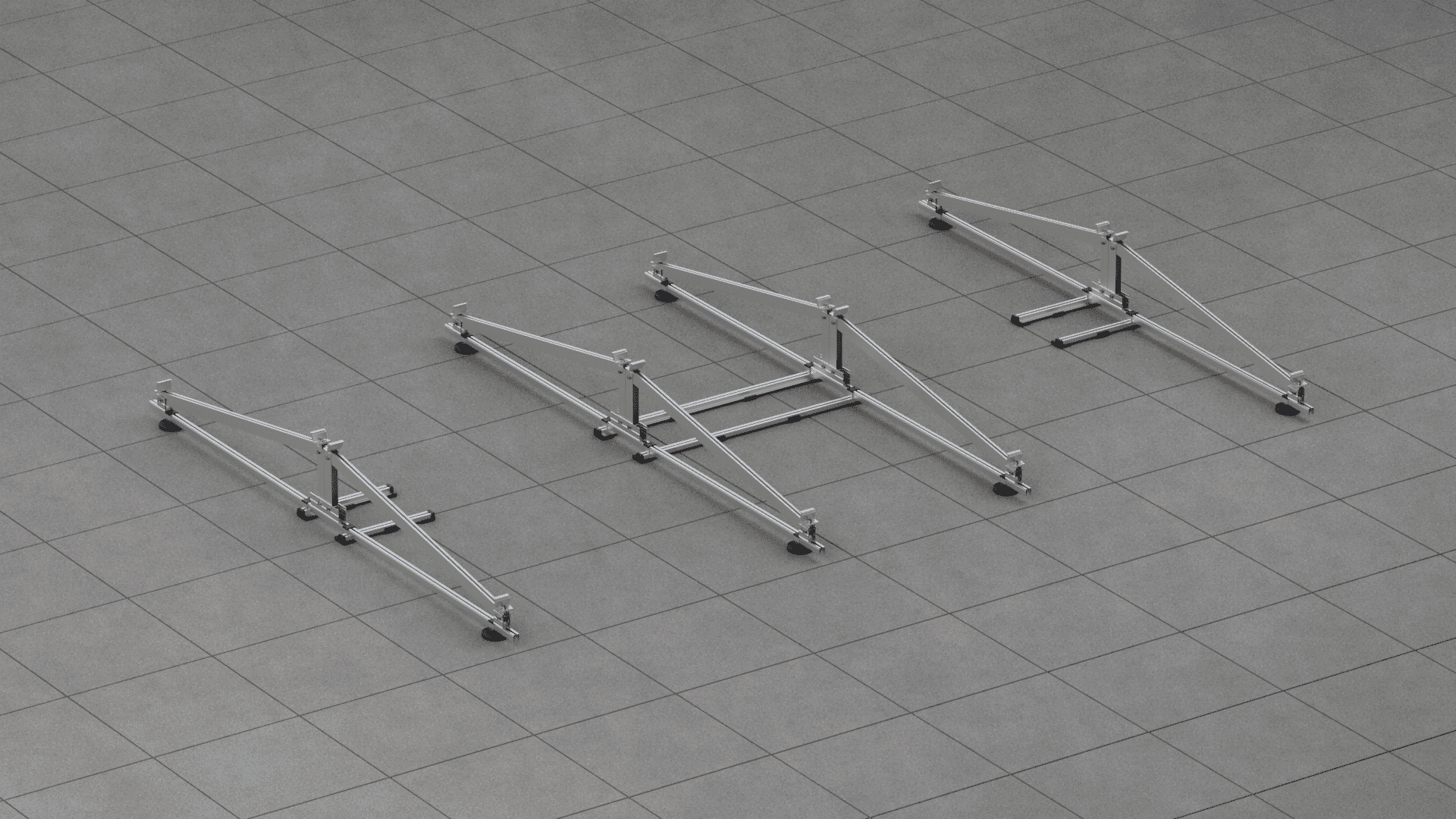

- Sistema modular adaptable a múltiples configuraciones (1 a 3 filas de módulos).
- Par de apriete recomendado:
- Presores: 7 Nm
- Tornillos M8: 20 Nm
- Tapas laterales: 6 Nm
- Certificado CE ES19/86524 según norma UNE-EN 1090-1:2011 + A1:2012.
- Garantía estructural: 25 años (15 en ambiente agresivo si no se utiliza aluminio anodizado).
Ventajas:
- No requiere perforación en la cubierta.
- Solución modular, robusta y configurable.
- Apta para zonas con distintas cargas de viento (hasta 150 km/h).
- Cumple con los más altos estándares europeos de calidad y seguridad.
