Sistema de Fijación Inclinada 40V para Instalación en Suelo

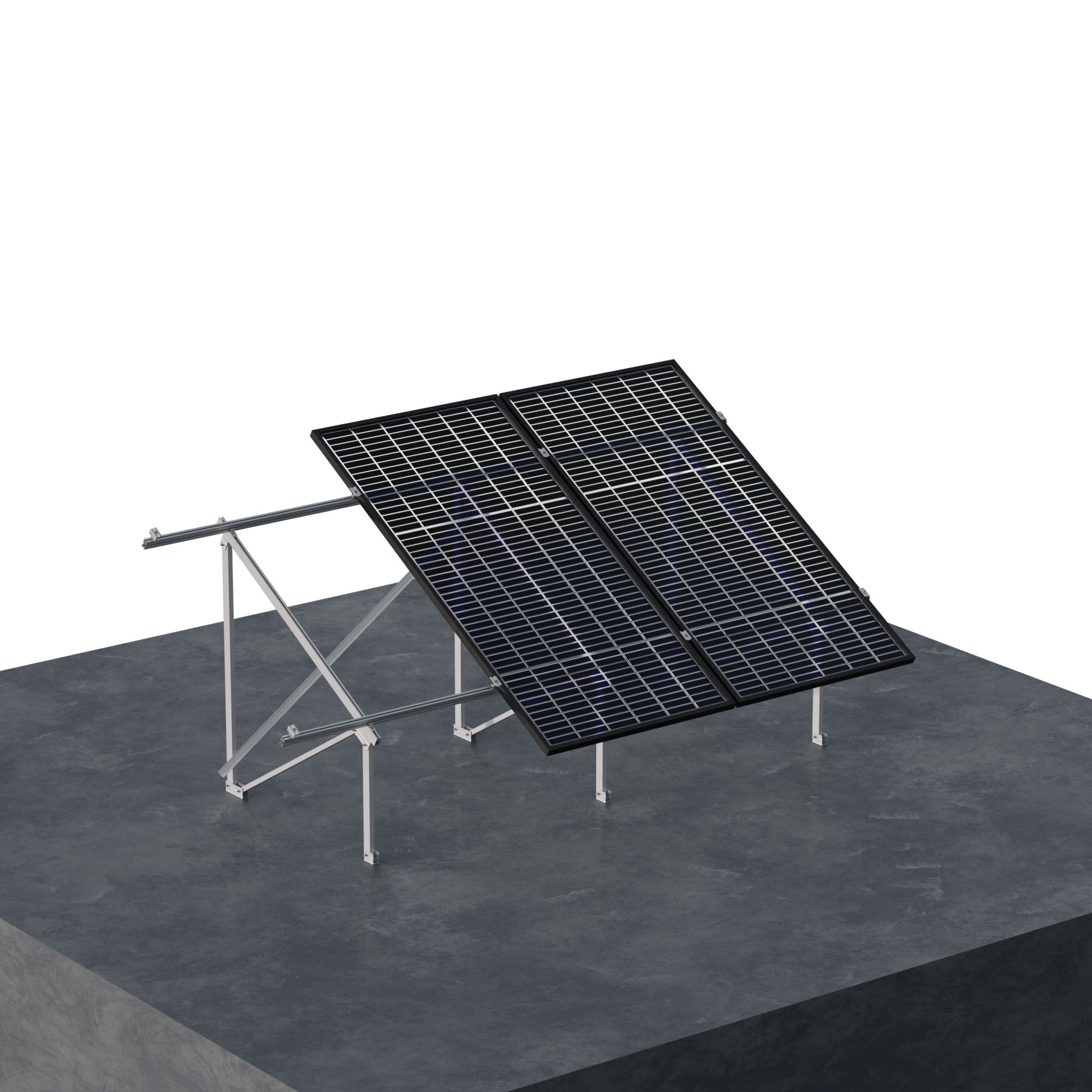

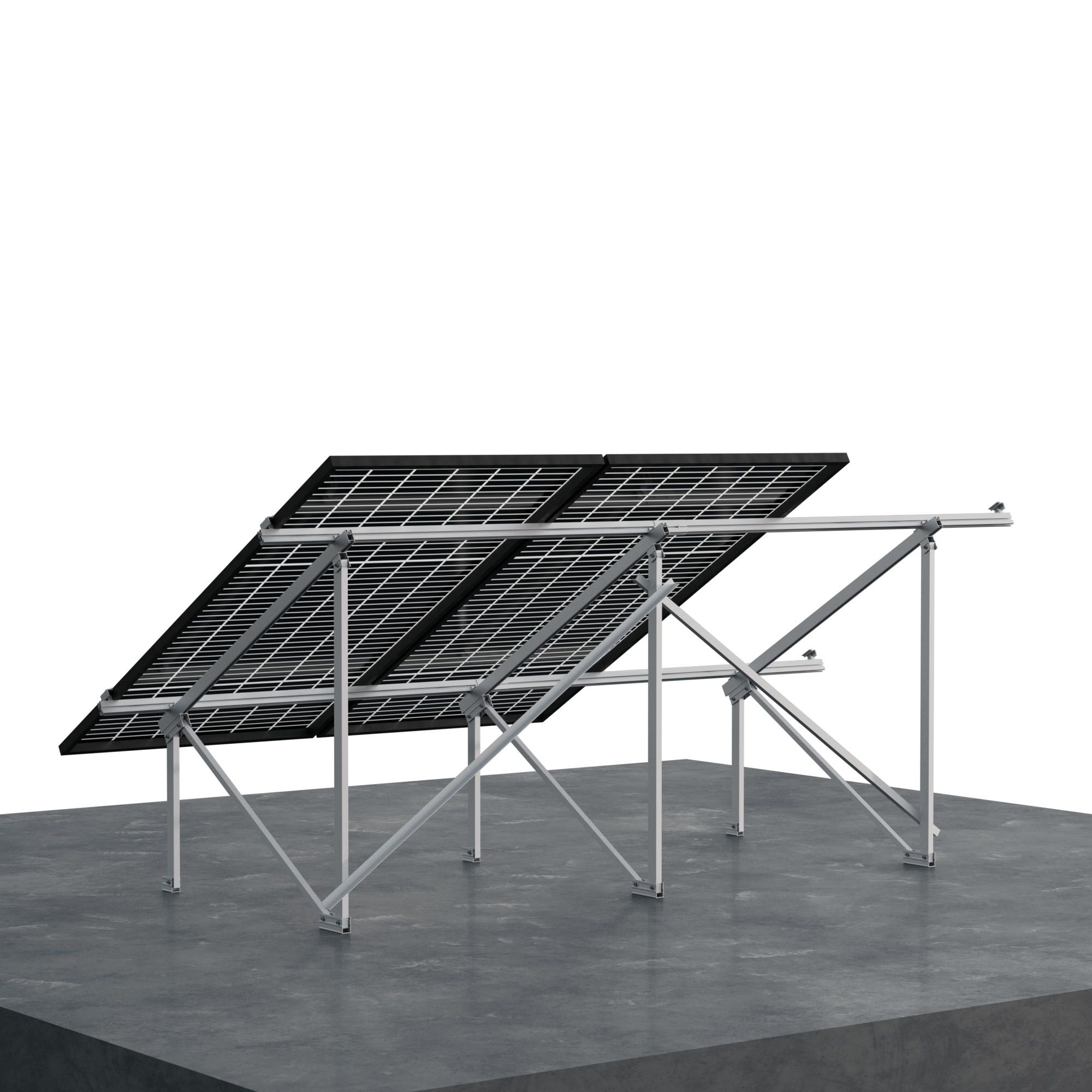

El sistema 40V de Sunfer es un soporte inclinado especialmente diseñado para la instalación vertical de una fila de módulos fotovoltaicos sobre terreno. Su estructura robusta, fabricada en aluminio y acero inoxidable, permite fijaciones seguras con inclinaciones de 15° o 30°, siendo ideal para proyectos de autoconsumo o plantas en suelo donde se requiere eficiencia, durabilidad y facilidad de montaje.
ESPECIFICACIONES
- Superficie de instalación: Terreno
- Superficie de anclaje: Cimentación de hormigón
- Tamaño máximo del panel Kit: 2279×1150 mm
- Tamaño máximo del panel Bulk: 2279×1150 mm
- Espesor del panel: 28-40 mm
- Inclinación: 15º – 30º
- Altura 500 mm
- Tornillería de anclaje: No incluida
- Perfilería: Aluminio EN AW-6005A T6 (Crudo o anodizado)
- Tornillería: Acero inoxidable A2-70
COMPONENTES
- TR40V
- G1
- TG1
- UG1
- S10
- S11
- A08
- S13
Características destacadas:
- Aplicación: instalación en terreno.
- Disposición de los módulos: vertical (1 fila).
- Inclinaciones disponibles: 15° y 30°.
- Compatible con módulos de hasta 2279 x 1150 mm y espesores de 28 a 40 mm.

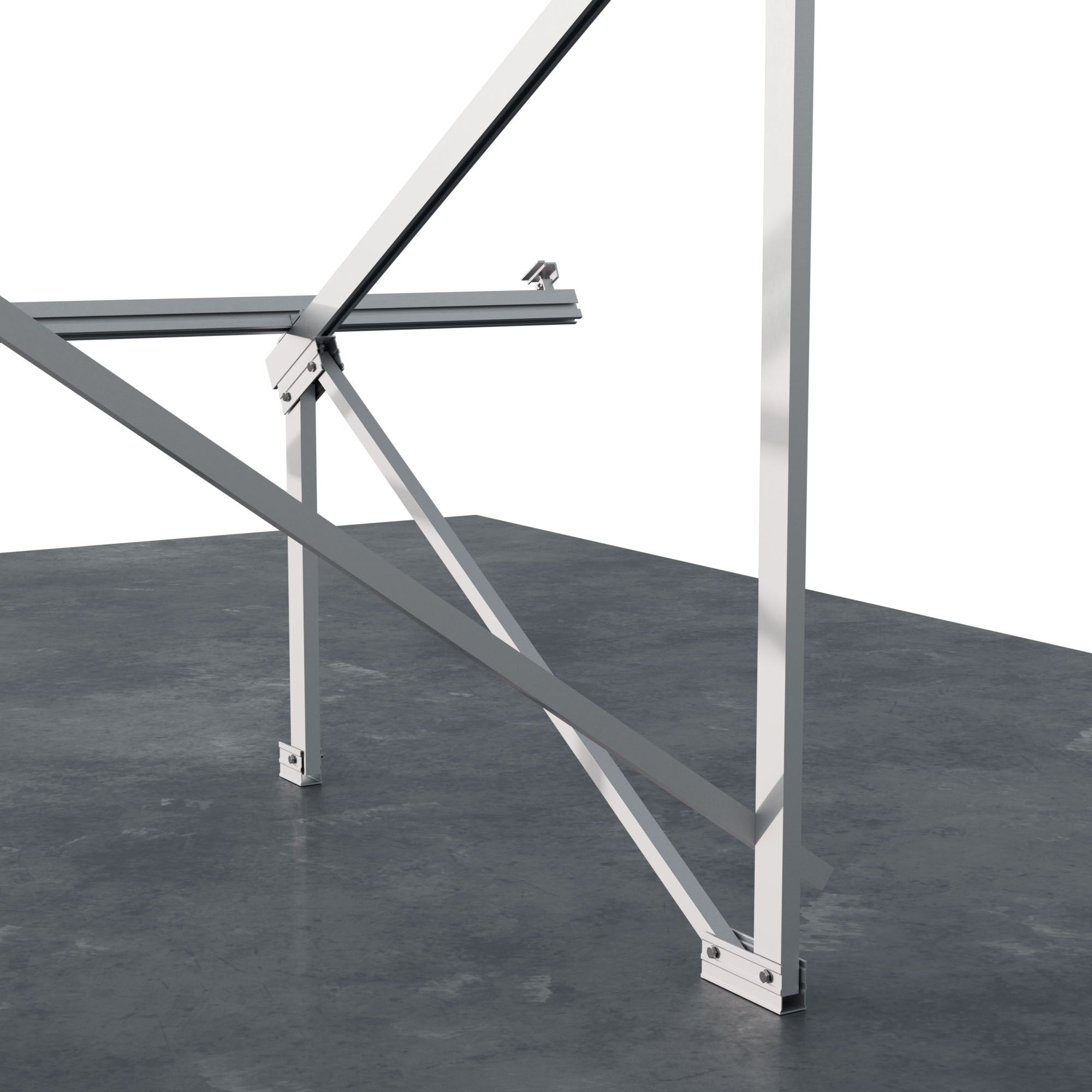

- Incluye perfiles G1 (1230 y 1800 mm), uniones UG1, presores laterales y centrales, tapas G1 y arriostramientos según configuración.
- Fijación mediante anclaje a cimentación con tornillos hasta M10 (no incluidos).
- Requiere evaluar la capacidad portante del terreno (se recomienda estudio geotécnico).
- Par de apriete recomendado:
- Presores: 7 Nm
- Tornillos M8: 20 Nm
- Tornillos M10: 40 Nm
- Tornillos M4.2/4.8: 6 Nm
- Tornillos M6.3: 10 Nm
-
Marcado CE: ES19/86524
Ventajas:
- Ideal para instalaciones fotovoltaicas en suelo.
- Inclinación ajustada a condiciones solares.
- Fijación sólida y modular.
- Estructura ligera, resistente y fácil de montar.
