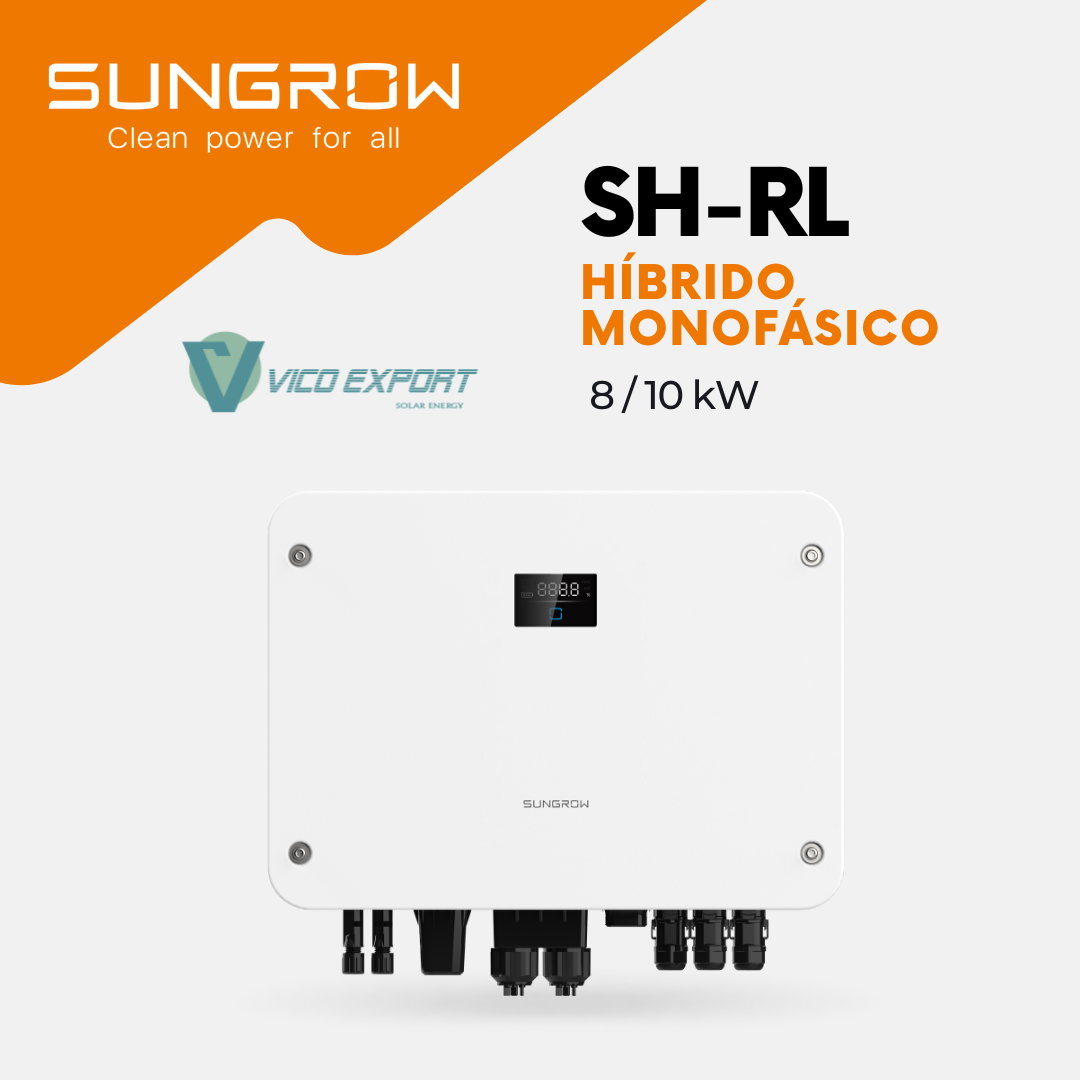

Inversor híbrido monofásico Sungrow SH8/10RL de 8 y 10 kW
La gama Sungrow SH8/10RL está formada por inversores híbridos monofásicos para instalaciones fotovoltaicas con almacenamiento y suministro de respaldo. Incluye los modelos SH8RL de 8 kW y SH10RL de 10 kW, con tres seguidores MPPT independientes, corriente máxima de entrada de 20 A por MPPT y conexión de batería de baja tensión.
Su salida de backup ofrece un tiempo de conmutación de ≤4 ms en condiciones típicas y una potencia de pico de hasta el doble de la nominal durante 10 segundos. Incorpora protección AFCI, función PID Zero y monitorización mediante iSolarCloud, con opciones de gestión de cargas e integración energética mediante iHomeManager.
Almacenamiento con batería Sungrow SBL060
Esta gama se ofrece con la batería compatible Sungrow SBL060, comercializada en un producto independiente. Cada batería dispone de 6,0 kWh de energía nominal y 5,8 kWh de energía utilizable. El sistema admite hasta cuatro baterías en paralelo por inversor.
La potencia disponible depende del número de baterías y de sus prestaciones. Una única SBL060 no permite alcanzar los 8 o 10 kW de descarga máxima del inversor; el almacenamiento debe dimensionarse según la potencia y autonomía requeridas.
Ver batería Sungrow SBL060 →
Características principales
Potencias de 8 y 10 kW
Dos modelos monofásicos para proyectos de autoconsumo que requieren mayor potencia AC y almacenamiento residencial.
Tres MPPT de 20 A
Tres entradas de strings independientes, una por MPPT, con rango de seguimiento desde 40 V para facilitar la distribución del campo fotovoltaico.
Backup con conmutación de ≤4 ms
Salida de respaldo con potencia de pico de hasta 16 kW en SH8RL y 20 kW en SH10RL durante 10 segundos, sujeta a las prestaciones del sistema.
Hasta 63 A con red disponible
La salida de backup admite hasta 13.860 W y 63 A en modo conectado a red, conforme a las condiciones y ajustes del fabricante.
Almacenamiento ampliable con SBL060
Hasta cuatro baterías en paralelo por inversor y posibilidad de configurar hasta dos inversores en paralelo, siguiendo las instrucciones de Sungrow.
Gestión energética y protección
iSolarCloud, opciones de integración mediante iHomeManager, protección AFCI, función PID Zero y carcasa con protección IP65.
Especificaciones técnicas
Comparativa de modelos
| Parámetro |
SH8RL |
SH10RL |
| Potencia nominal de salida AC |
8.000 W |
10.000 W |
| Potencia aparente máxima de salida AC |
8.000 VA |
10.000 VA |
| Potencia FV máxima recomendada |
16.000 Wp |
20.000 Wp |
| Potencia FV máxima utilizable indicada |
12.800 Wp |
16.000 Wp |
| Corriente máxima de salida AC |
36,4 A |
45,5 A |
| Corriente máxima de carga / descarga de batería |
190 / 190 A |
220 / 220 A |
| Potencia máxima de carga / descarga de batería |
8.000 / 8.000 W |
10.000 / 10.000 W |
| Potencia nominal de backup sin red |
8.000 W |
10.000 W |
| Potencia máxima de backup sin red |
8.800 W |
11.000 W |
| Potencia de pico de backup durante 10 s |
16.000 W |
20.000 W |
| Eficiencia máxima / europea |
97,2 % / 96,2 % |
97,2 % / 96,2 % |
La potencia FV recomendada y la máxima utilizable son parámetros distintos en la ficha del fabricante. La potencia nominal AC es de 8 o 10 kW. Las prestaciones de carga, descarga y respaldo dependen también de las baterías y de las condiciones del sistema. La potencia de pico no equivale a potencia continua.
Entrada fotovoltaica y seguidores MPPT
- Tensión máxima de entrada FV: 500 V DC.
- Tensión mínima de entrada FV: 40 V DC.
- Tensión de arranque: 50 V DC.
- Tensión nominal de entrada FV: 360 V DC.
- Rango de funcionamiento MPPT: 40–425 V DC.
- Seguidores MPPT independientes: 3.
- Strings por MPPT: 1 / 1 / 1.
- Corriente máxima de entrada FV: 60 A en total, 20 A por MPPT.
- Corriente máxima de cortocircuito DC: 75 A en total, 25 A por MPPT.
- Corriente máxima por conector de entrada: 25 A.
El rango MPPT a plena carga debe consultarse en el manual. El límite de corriente del conector no sustituye el límite de funcionamiento de 20 A por MPPT.
Batería compatible y ampliación
- Batería asociada a la gama: Sungrow SBL060, vendida por separado.
- Rango de tensión de batería del inversor: 40–60 V DC.
- Hasta cuatro baterías SBL060 en paralelo por inversor.
- Energía nominal con cuatro baterías: 24,0 kWh.
- Energía utilizable con cuatro baterías: 23,2 kWh.
- Posibilidad de configurar hasta dos inversores en paralelo, siguiendo las instrucciones del fabricante.
Cada SBL060 tiene una potencia recomendada de carga de 3,0 kW y de descarga de 2,9 kW. Para aprovechar las prestaciones del inversor debe dimensionarse el número de baterías y verificarse el conjunto conforme a las instrucciones de Sungrow. El rango de tensión de 40–60 V no implica compatibilidad con cualquier batería de baja tensión.
Conexión a red y salida AC
- Conexión monofásica.
- Tensión nominal AC: 220 / 230 / 240 V.
- Rango de tensión AC: 154–276 V.
- Frecuencia nominal: 50 / 60 Hz.
- Rango de frecuencia: 45–55 Hz a 50 Hz y 55–65 Hz a 60 Hz.
- Potencia máxima desde la red: 13.860 W.
- Distorsión armónica total: inferior al 3 % a potencia nominal.
- Factor de potencia por defecto a potencia nominal: superior a 0,99.
- Factor de potencia ajustable: de 0,8 adelantado a 0,8 atrasado.
Salida de respaldo y funcionamiento sin red
- Tiempo de conmutación a backup: ≤4 ms en condiciones típicas.
- Tensión nominal sin red: 220 / 230 / 240 V.
- Frecuencia nominal sin red: 50 / 60 Hz.
- Distorsión armónica de tensión con carga lineal: inferior al 2 %.
- Potencia nominal sin red: 8 kW en SH8RL y 10 kW en SH10RL.
- Potencia máxima de backup sin red indicada: 8,8 kW en SH8RL y 11 kW en SH10RL.
- Potencia de pico: el doble de la nominal durante 10 segundos.
- Potencia máxima para cargas de backup con red disponible: 13.860 W.
- Corriente máxima para cargas de backup con red disponible: 63 A.
Dimensionamiento del respaldo
Los 13.860 W indicados con red disponible no equivalen a esa misma potencia durante un corte. Sin red, deben respetarse las prestaciones de backup de cada modelo y los límites del conjunto de baterías. La potencia efectiva y la autonomía dependen del número de baterías, su estado de carga, la producción fotovoltaica y las cargas conectadas. El respaldo de toda la vivienda requiere un diseño eléctrico adecuado.
Gestión energética, comunicaciones e integración
- Monitorización mediante iSolarCloud.
- Opciones de gestión de cargas inteligentes mediante iHomeManager.
- Escaneo inteligente de curvas I-V y registro de fallos.
- Comunicaciones: CAN, RS485, Ethernet y WLAN.
- Entradas y salidas: 1 DI y 1 DO.
- Indicadores LED.
- Integración con generador diésel contemplada por el fabricante, según configuración.
- Compatibilidad opcional con microinversores únicamente en el puerto de conexión a red del inversor.
- Integración con cargador de vehículo eléctrico mediante iHomeManager, según configuración compatible.
Protecciones y funciones integradas
- Monitorización de red.
- Protección frente a inversión de polaridad DC.
- Protección frente a cortocircuitos AC.
- Protección frente a corrientes de fuga.
- Seccionador DC fotovoltaico integrado.
- Protección frente a sobretensiones de tipo II en DC y AC.
- Protección frente a arcos eléctricos AFCI.
- Función PID Zero.
Instalación y condiciones de funcionamiento
- Grado de protección: IP65.
- Dimensiones del inversor, ancho × alto × fondo: 552 × 448 × 250 mm.
- Peso del inversor: inferior a 27 kg.
- Montaje: en pared mediante soporte.
- Temperatura ambiente de funcionamiento: de −25 a +60 °C.
- Humedad relativa admisible: 0–95 %.
- Refrigeración: por ventilador.
- Altitud máxima de funcionamiento: 3.000 m.
- Ruido típico: ≤45 dB(A).
- Topología del inversor: no aislada.
- Convertidor DC/DC de batería: aislado.
- Conexión fotovoltaica: MC4, con sección máxima de 6 mm².
- Conexión de batería: terminal OT de 35 mm².
- Conexión AC: terminal OT, con sección máxima de 16 mm².
Normativa indicada en la ficha técnica
IEC 62109-1/-2, IEC/EN 61000-6-1/-3, IEC 63027, IEC 62116, IEC 61727, EN 50549, VDE-AR-N 4105, G99, UNE, NTS, CEI 0-21 y NRS 097-2-1.
Sungrow SH8/10RL para autoconsumo monofásico con almacenamiento
Los Sungrow SH8RL y SH10RL combinan tres MPPT de 20 A, almacenamiento de baja tensión y salida de respaldo en potencias de 8 y 10 kW. Su integración con la batería SBL060 permite adaptar la capacidad de almacenamiento a los consumos y a las necesidades de continuidad de suministro del proyecto.
En Vico Export Solar Energy suministramos inversores Sungrow y material fotovoltaico para instaladores, ingenierías y distribuidores, con envíos nacionales e internacionales. Consulta disponibilidad y componentes para configurar el sistema de inversor, baterías y gestión energética.
Ficha técnica y consultas
Consulta las prestaciones de los inversores SH8RL y SH10RL y los datos de la batería compatible SBL060.
