Descripción

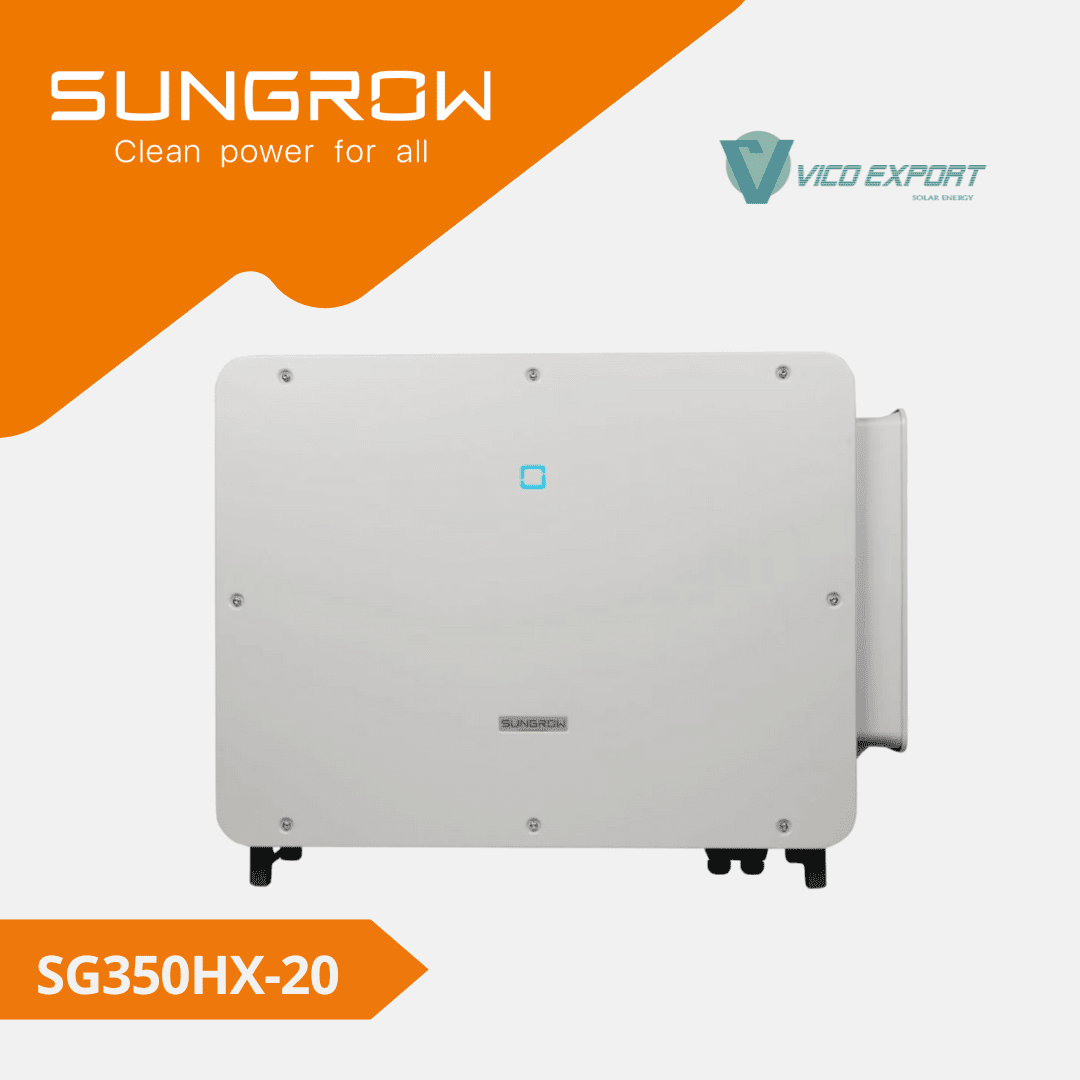

Inversor trifásico Sungrow SG350HX-20 de 350 kW
El Sungrow SG350HX-20 es un inversor string trifásico de conexión a red para plantas fotovoltaicas de gran escala con arquitectura de 1.500 V DC. Incorpora 6 seguidores MPPT independientes, con hasta cinco entradas por MPPT y una corriente máxima de entrada de 75 A por seguidor, para adaptar la configuración del campo fotovoltaico al proyecto.
Alcanza una eficiencia máxima del 99,02 % y dispone de salida trifásica a 800 V AC. Integra comunicación RS485 y PLC, diagnóstico inteligente de curvas I-V y monitorización del aislamiento AC y DC. La ficha declara una potencia de salida de 352 kVA a 30 °C, 320 kVA a 40 °C y 295 kVA a 50 °C.
Características principales
Arquitectura de 1.500 V DC
Inversor para plantas solares de gran escala, con tensión nominal de entrada FV de 1.080 V y salida trifásica a 800 V AC.
6 MPPT y hasta 30 entradas
Hasta cinco entradas por MPPT y 75 A de corriente máxima por seguidor para adaptar la distribución de strings al diseño del proyecto.
Eficiencia máxima del 99,02 %
Eficiencia europea del 98,8 % y distorsión armónica total inferior al 1 % a potencia nominal.
Comunicación PLC y diagnóstico I-V
Comunicación por línea eléctrica y herramientas de diagnóstico para facilitar la operación y el mantenimiento de la planta.
Funciones de soporte de red
Función Q nocturna, control de potencia activa y reactiva y funcionamiento en redes débiles con SCR ≥1,1 indicado por el fabricante.
IP66 y diseño anticorrosión C5
Interruptor DC inteligente, monitorización del aislamiento AC/DC y ventiladores con protección IP68 indicados en la presentación del equipo.
Especificaciones técnicas
Datos principales
| Parámetro | SG350HX-20 |
|---|---|
| Potencia de salida AC | 352 kVA a 30 °C / 320 kVA a 40 °C / 295 kVA a 50 °C |
| Tensión nominal de salida AC | 800 V, 3 / PE |
| Tensión máxima de entrada FV | 1.500 V DC |
| Seguidores MPPT independientes | 6 |
| Entradas máximas por MPPT / total | 5 / 30 |
| Corriente máxima de entrada por MPPT | 75 A |
| Eficiencia máxima / europea | 99,02 % / 98,8 % |
| Dimensiones, ancho × alto × fondo | 1.148 × 779 × 371 mm |
| Peso indicado | ≤106 kg* |
La potencia de salida se expresa en kVA conforme a la ficha y varía con la temperatura. * El fabricante señala que el peso real puede presentar una desviación de ±8 % por el suministro de determinados componentes; debe comprobarse el equipo entregado.
Entrada fotovoltaica y MPPT
- Tensión máxima de entrada FV: 1.500 V DC.
- Tensión mínima de entrada FV: 500 V DC.
- Tensión de arranque: 550 V DC.
- Tensión nominal de entrada FV: 1.080 V DC.
- Rango de tensión MPPT: 500–1.500 V DC.
- Seguidores MPPT independientes: 6.
- Número máximo de entradas por MPPT: 5.
- Corriente máxima de entrada FV: 6 × 75 A.
- Corriente máxima de cortocircuito DC: 125 A por MPPT.
- Conexión DC: Evo2.
Salida AC y conexión a red
- Potencia de salida: 352 kVA a 30 °C, 320 kVA a 40 °C y 295 kVA a 50 °C.
- Corriente máxima de salida AC: 254 A.
- Tensión nominal AC: 800 V.
- Conexión trifásica: 3 / PE, sin neutro.
- Rango de tensión AC: 640–920 V.
- Frecuencia nominal: 50 / 60 Hz.
- Rango de frecuencia: 45–55 Hz a 50 Hz y 55–65 Hz a 60 Hz.
- Distorsión armónica total: inferior al 1 % a potencia nominal.
- Inyección de corriente DC: inferior al 0,5 % de la corriente nominal.
- Factor de potencia a potencia nominal: superior a 0,99.
- Factor de potencia ajustable: de 0,8 adelantado a 0,8 atrasado.
- Conexión AC mediante terminal OT o DT, con sección máxima de 400 mm².
Diagnóstico, comunicaciones y soporte de red
- Comunicación RS485 y PLC.
- Indicadores LED y acceso mediante Bluetooth y aplicación.
- Diagnóstico inteligente de curvas I-V.
- Monitorización de corriente de strings.
- Interfaz integrada de alimentación y comunicación para sistemas de seguimiento solar.
- Función de potencia reactiva Q durante la noche.
- LVRT y HVRT.
- Control de potencia activa y reactiva y de rampa de potencia.
- Control Q-U y P-f.
- Funcionamiento en redes débiles con SCR ≥1,1 indicado por el fabricante.
- Tiempo de respuesta de potencia reactiva más rápido indicado: 20 ms.
Protecciones y funciones
- Protección frente a conexión inversa DC.
- Protección frente a cortocircuitos AC.
- Protección frente a corrientes de fuga.
- Monitorización de red y fallos a tierra.
- Monitorización del aislamiento AC y DC en tiempo real durante 24 horas.
- Interruptor DC inteligente con desconexión automática ante fallos.
- Interruptor AC: no integrado, según ficha.
- Protección frente a sobretensiones de tipo II en DC y AC.
- Función anti-PID y recuperación PID: opcional.
Datos mecánicos y condiciones de funcionamiento
- Dimensiones, ancho × alto × fondo: 1.148 × 779 × 371 mm.
- Peso indicado: ≤106 kg, sujeto a la nota del fabricante sobre desviación de ±8 %.
- Topología: sin transformador.
- Grado de protección: IP66.
- Diseño anticorrosión C5 indicado en la presentación del equipo.
- Ventiladores con protección IP68 indicados por el fabricante.
- Refrigeración inteligente por aire forzado.
- Consumo nocturno: inferior a 6 W.
- Temperatura ambiente de funcionamiento: de −30 a +60 °C.
- Humedad relativa admisible: 0–100 %.
- Altitud máxima: 5.000 m, con reducción de potencia por encima de 4.000 m.
Normativa indicada en la ficha técnica
IEC 62109, IEC 61727, IEC 62116, IEC 60068, IEC 61683, VDE-AR-N 4110:2018, VDE-AR-N 4120:2018, EN 50549-2, UNE 206007-1:2013, P.O.12.3 y UTE C15-712-1:2013.
Sungrow SG350HX-20 para proyectos fotovoltaicos de gran escala
El SG350HX-20 combina seis MPPT de 75 A, hasta treinta entradas y salida a 800 V AC para plantas fotovoltaicas de 1.500 V DC. Su configuración de entradas y las herramientas de diagnóstico permiten valorar su integración en proyectos con distintas relaciones DC/AC y necesidades de operación.
En Vico Export Solar Energy suministramos inversores Sungrow y material fotovoltaico para ingenierías, instaladores y empresas EPC, con envíos nacionales e internacionales. Consulta disponibilidad, configuración de suministro y documentación para tu proyecto.
Ficha técnica y consultas
Consulta la ficha V5 del SG350HX-20. El documento está marcado como preliminar; confirma la configuración y las prestaciones del equipo antes de cerrar el diseño del proyecto.
