Descripción
Sistema de Fijación Coplanar 64V Microrail para Cubierta Metálica

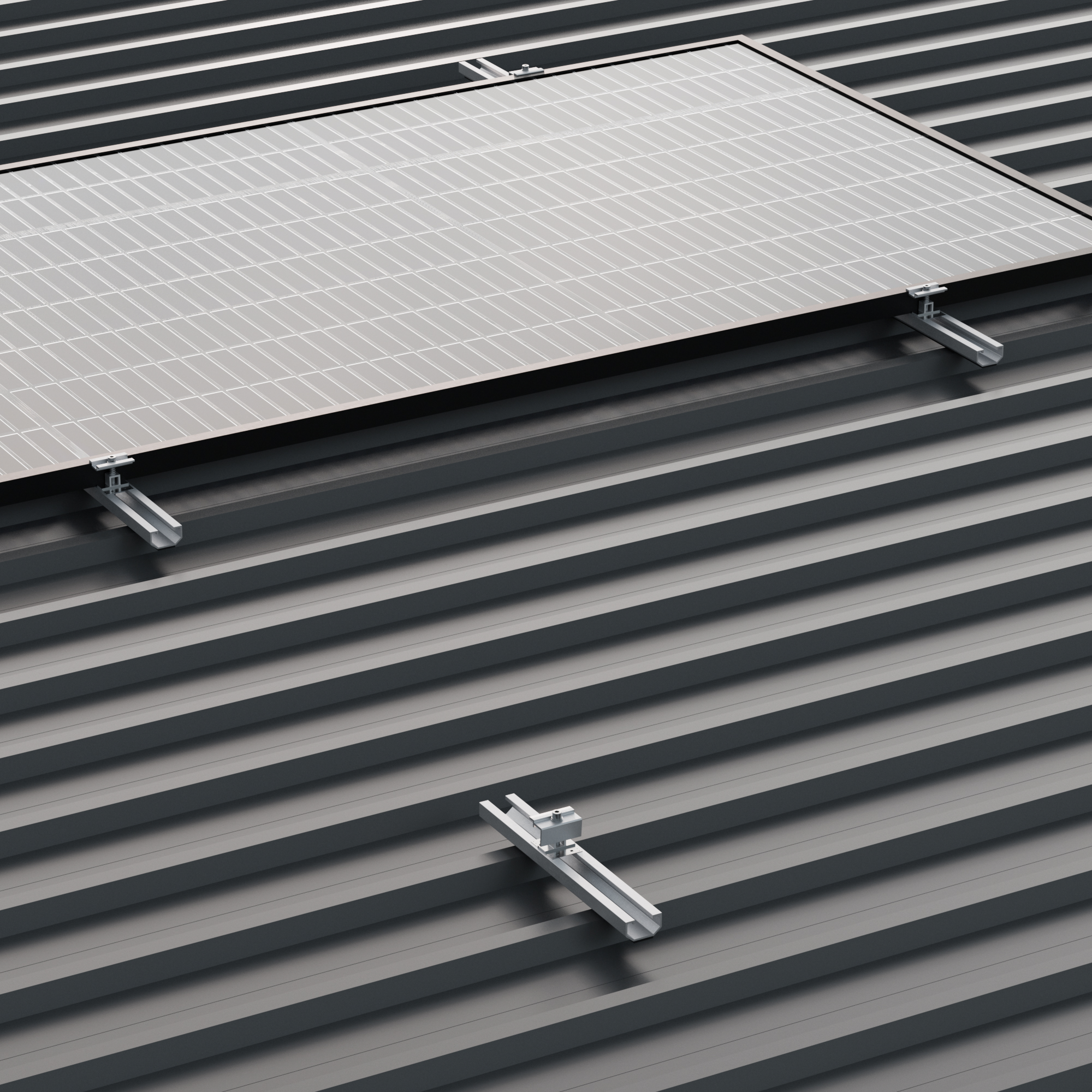

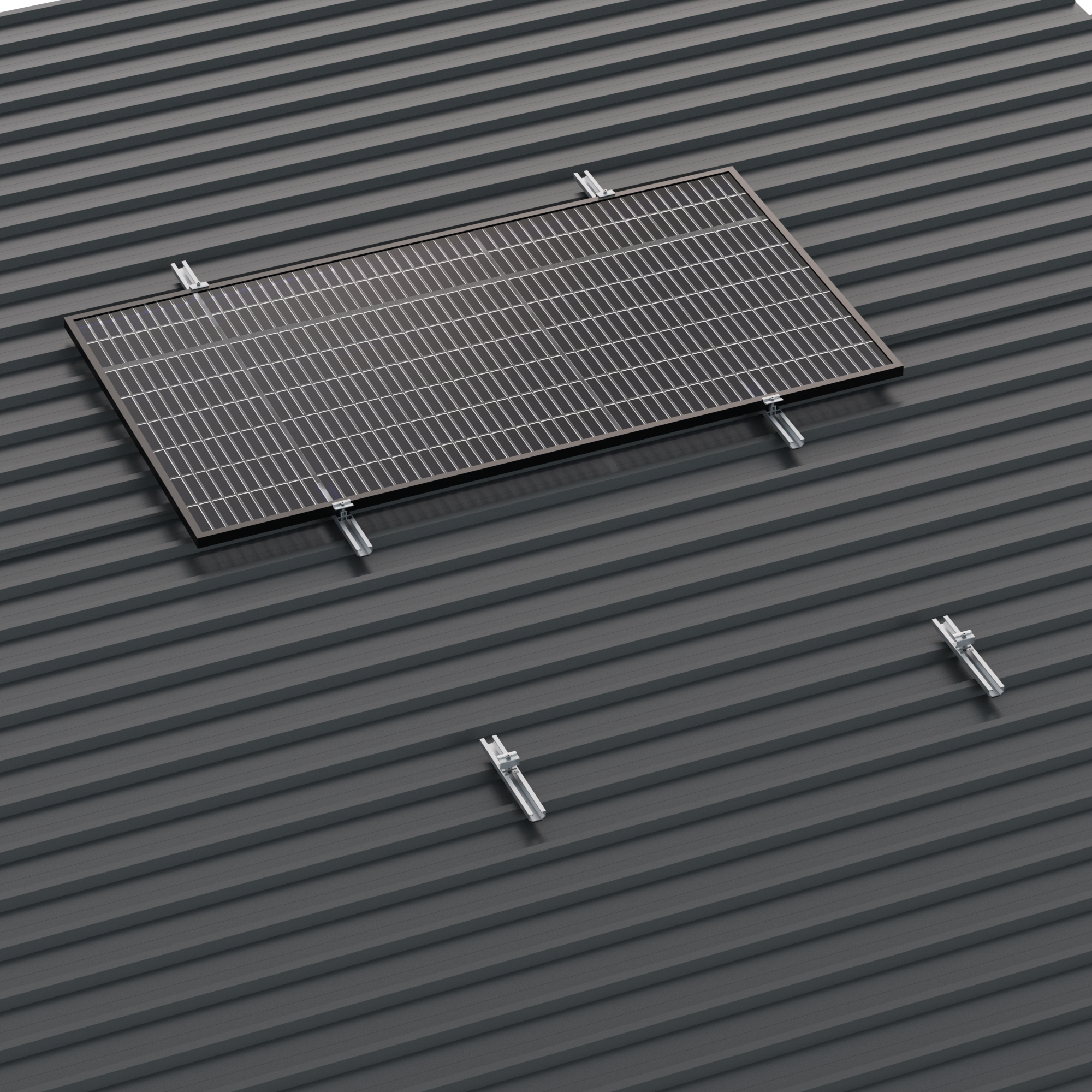

El Sistema de Fijación Coplanar 64V Microrail es una solución de estructura fotovoltaica diseñada para la instalación de paneles solares sobre cubierta metálica. Este sistema permite el montaje de módulos en disposición vertical, utilizando un perfil micro-rail compacto de 380 mm para instalaciones sobre chapa.
El sistema 64V-ZN está diseñado para fijación sobre greca de chapa metálica mediante tornillo zincado con arandela de sellado. Su formato kit permite trabajar con instalaciones de 1 a 8 módulos, ofreciendo una solución práctica para proyectos fotovoltaicos residenciales, comerciales e industriales.
Características principales
- Sistema coplanar micro-rail para cubierta metálica.
- Diseñado para módulos en disposición vertical.
- Formato kit para instalaciones de 1 a 8 módulos.
- Fijación sobre greca de chapa metálica.
- Compatible con chapa simple, chapa sándwich de 5 nervios, chapa ondulada y chapa imitación teja.
- Fijación válida para distancia entre grecas d ≤ 333 mm.
- Fijación atornillada mediante tornillo S42.1.

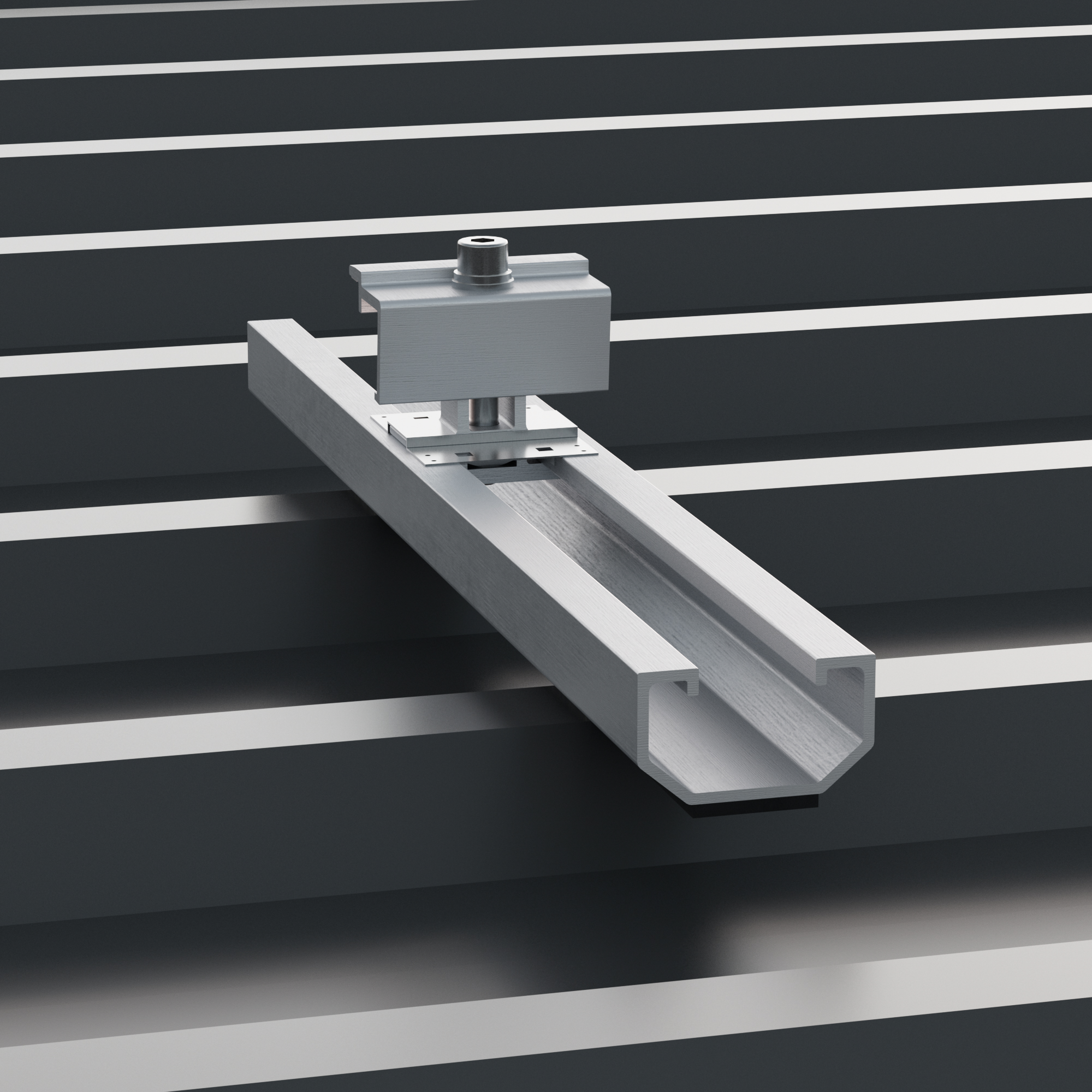

- Perfil G78 con fijación S64-380-ZN.

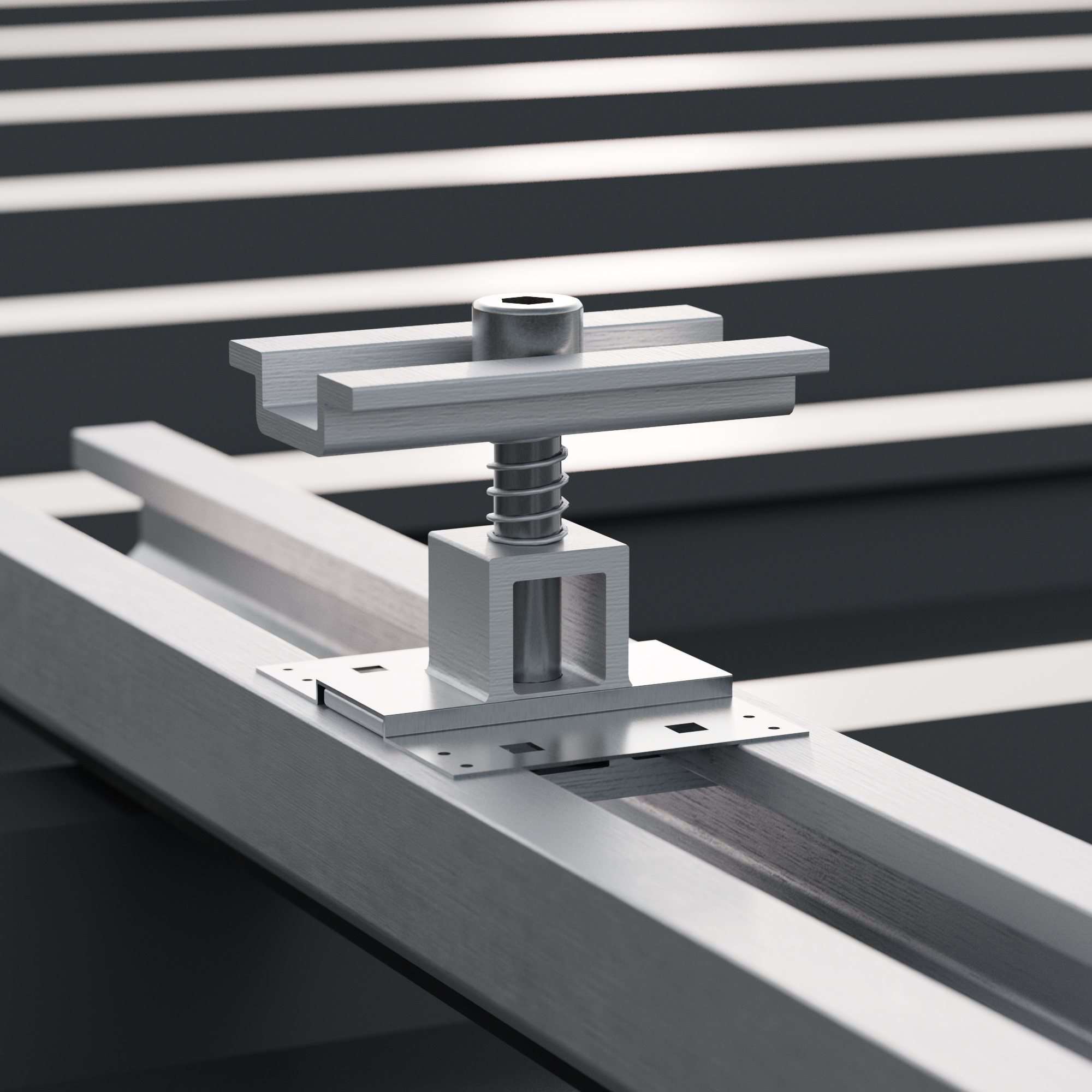

- Toma tierra integrada mediante S13.8.
- Disponible en acabado crudo y anodizado.
Especificaciones técnicas
- Referencia: 64V-ZN
- Tipo de estructura: Soporte coplanar micro-rail
- Disposición de los módulos: Vertical
- Formato: Kit de 1 a 8 módulos
- Superficie de aplicación: Chapa metálica
- Superficie de anclaje: Greca
- Tipo de fijación: Atornillada
- Tornillo de fijación: S42.1
- Fijación: S64-380-ZN

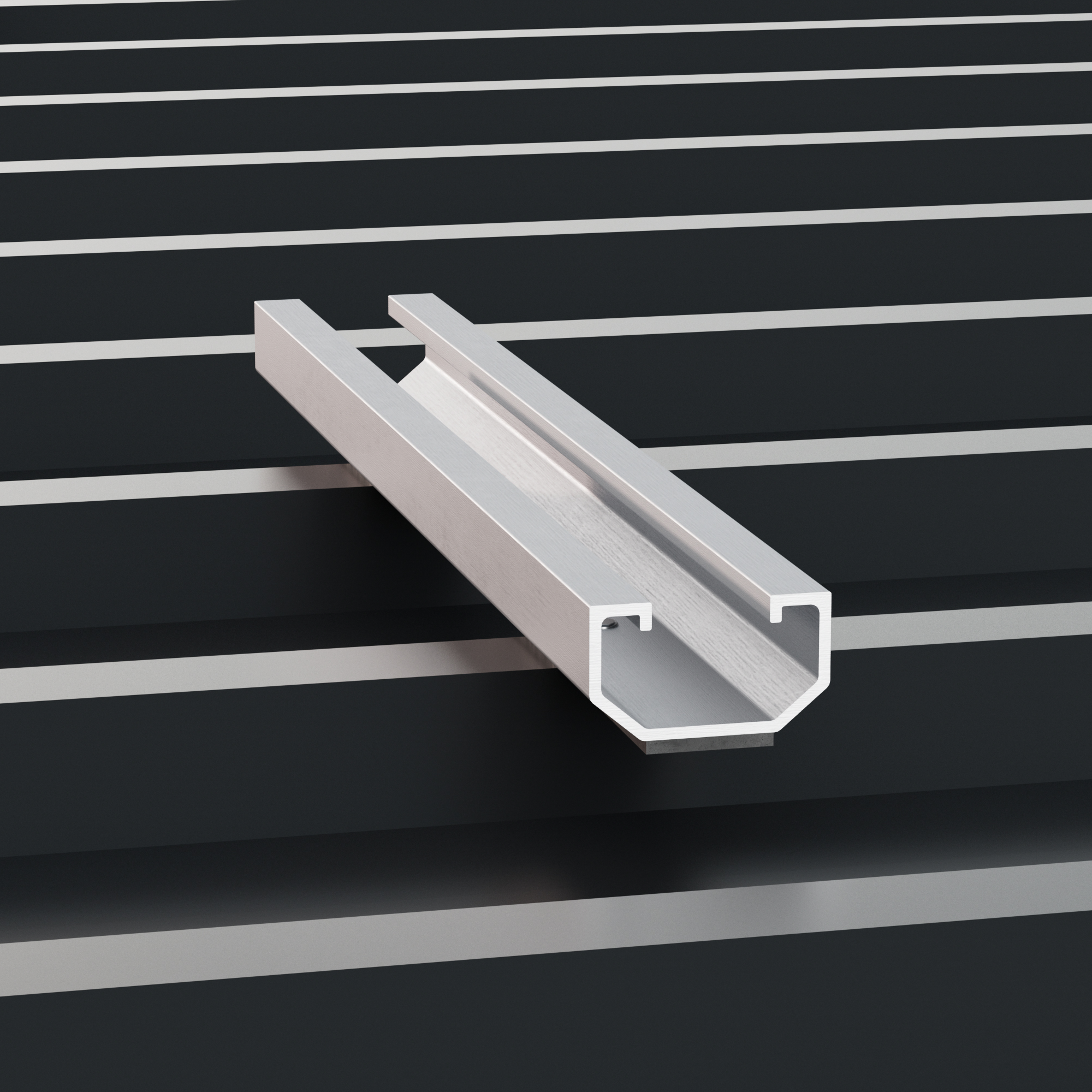

- Perfil: G78, longitud 380 mm
- Toma tierra: S13.8
- Dimensión máxima de módulo: 2465 x 1350 mm
- Espesor de módulo compatible: 28 – 40 mm
- Espesor mínimo de chapa: ≥ 0,5 mm
- Distancia máxima entre grecas: d ≤ 333 mm
- Perfilería: Aluminio EN AW-6005A T6
- Tornillería: Acero inoxidable A2-70 con punta de acero cementado
- Junta de estanqueidad: EPDM
Aplicaciones compatibles
El 64V-ZN está indicado para instalaciones fotovoltaicas sobre cubiertas de chapa metálica, con anclaje directo sobre greca. Es compatible con chapa simple, chapa sándwich de 5 nervios, chapa ondulada y chapa imitación teja, siempre respetando las instrucciones de montaje y las condiciones técnicas indicadas por el fabricante.
Ventajas del sistema 64V Microrail
- Montaje rápido y compacto sobre cubierta metálica.
- Solución específica para módulos en vertical.
- Perfil micro-rail de 380 mm para una mayor superficie de apoyo.
- Formato kit preparado para instalaciones de 1 a 8 módulos.
- Fijación con arandela de sellado EPDM para mejorar la estanqueidad.
- Perfil de aluminio de alta resistencia.
- Sistema adecuado para instalaciones residenciales, comerciales e industriales.
El Sistema de Fijación Coplanar 64V Microrail para Cubierta Metálica es una solución profesional para instaladores que buscan una estructura compacta, resistente y rápida de montar sobre chapa metálica, con componentes diseñados para instalaciones fotovoltaicas exteriores.
