Descripción
Sistema de Fijación Inclinada 26H para Cubierta Plana de Hormigón

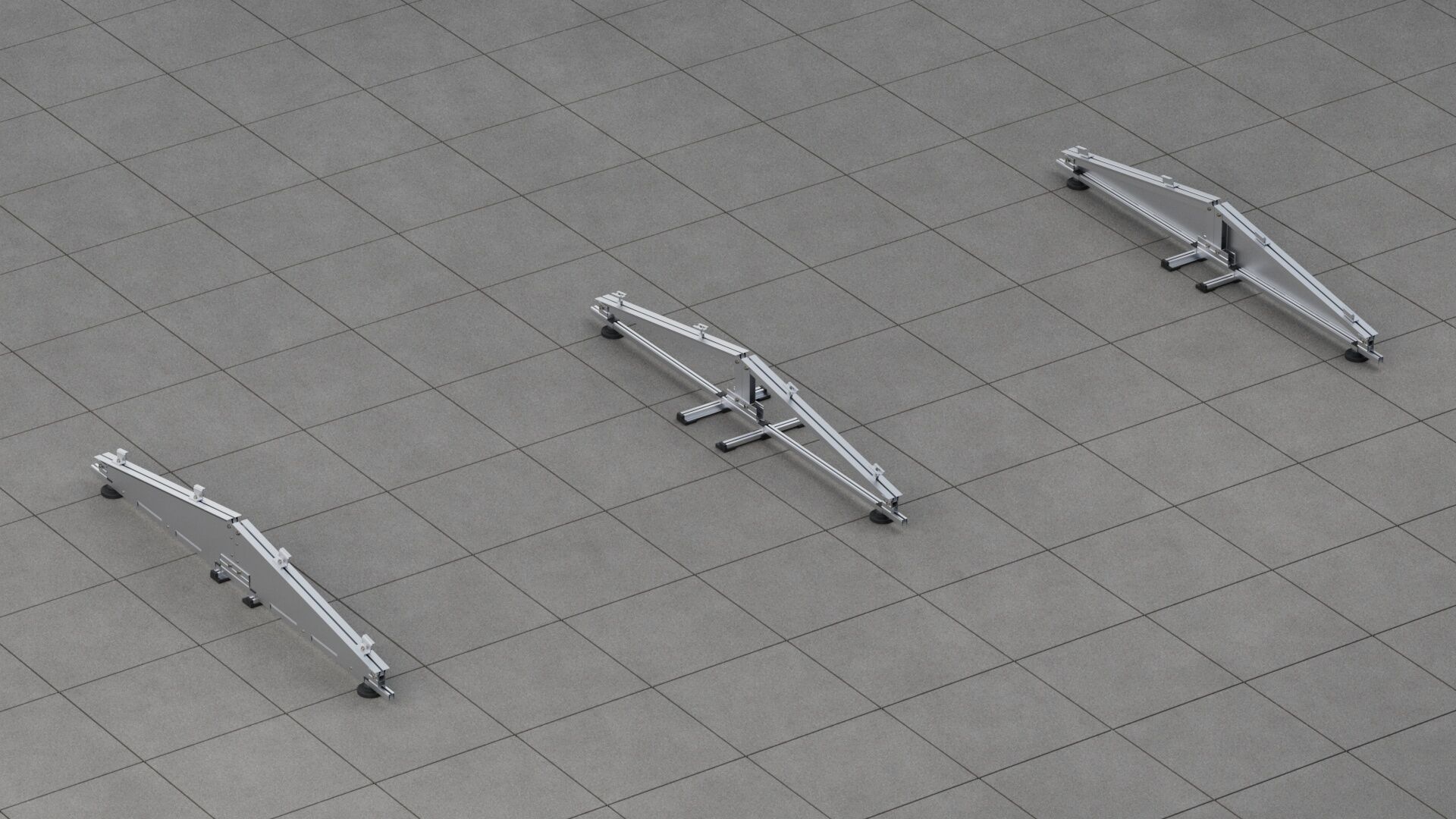

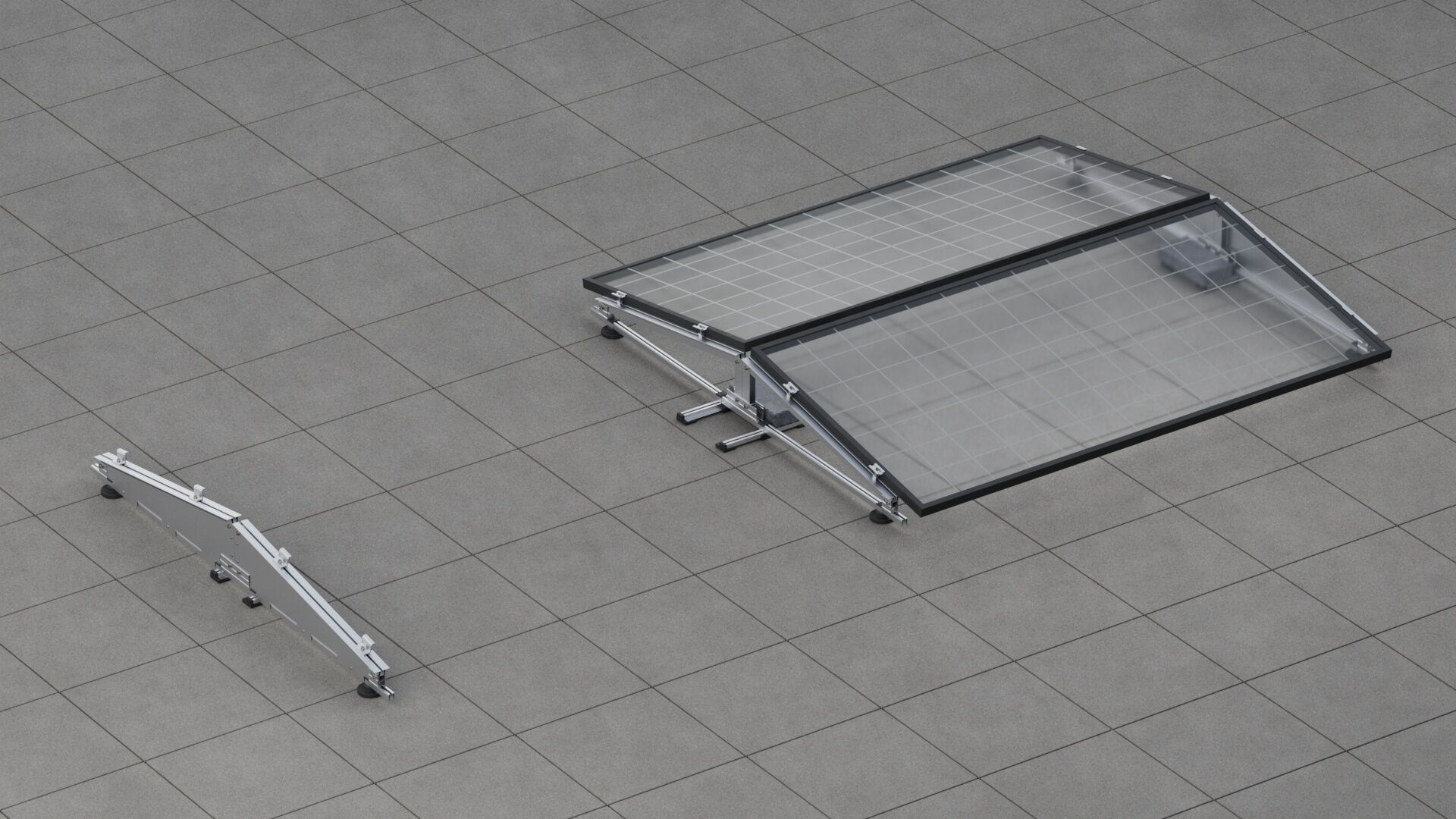

El sistema 26H de Sunfer está diseñado para instalaciones fotovoltaicas en cubiertas planas de hormigón. Se trata de una estructura inclinada y cerrada que no requiere perforación, ya que se fija mediante lastres o contrapesos. Su diseño modular y robusto permite una instalación segura, rápida y conforme a las exigencias estructurales de los proyectos.
ESPECIFICACIONES
- Superficie de instalación: Cubierta plana
- Superficie de anclaje: Hormigón, Hormigón pintado, azulejo antideslizante
- Tornillería de anclaje: Incluida
- Inclinación: 10º o 15º
- Disposición del módulo: Horizontal
- Tamaño máximo del panel Kit: 2279×1150 mm
- Tamaño máximo del panel Bulk: 2279×1150 mm
- Espesor del panel: 28-40 mm
- Perfilería: Aluminio EN AW-6005A T6 (Crudo o anodizado)
- Tornillería: Acero inoxidable A2-70
COMPONENTES
- 26H-A
- 26H-B
- C-600
- S13.4
PIEZAS OPCIONALES

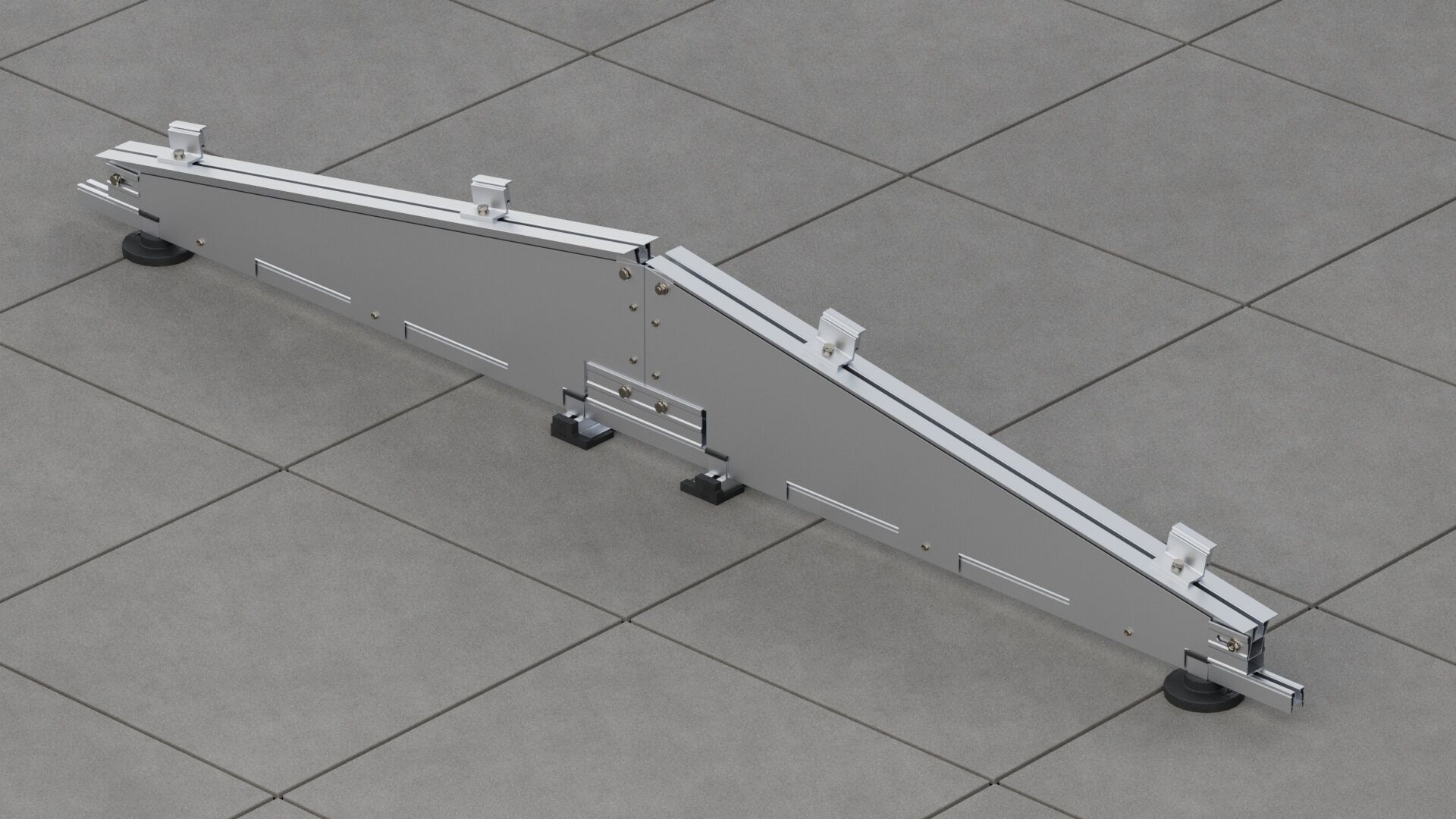

- WBL – No incluida
- LH – No incluida
Características destacadas:
- Aplicación: Cubiertas planas de hormigón.
- Instalación en orientación horizontal.

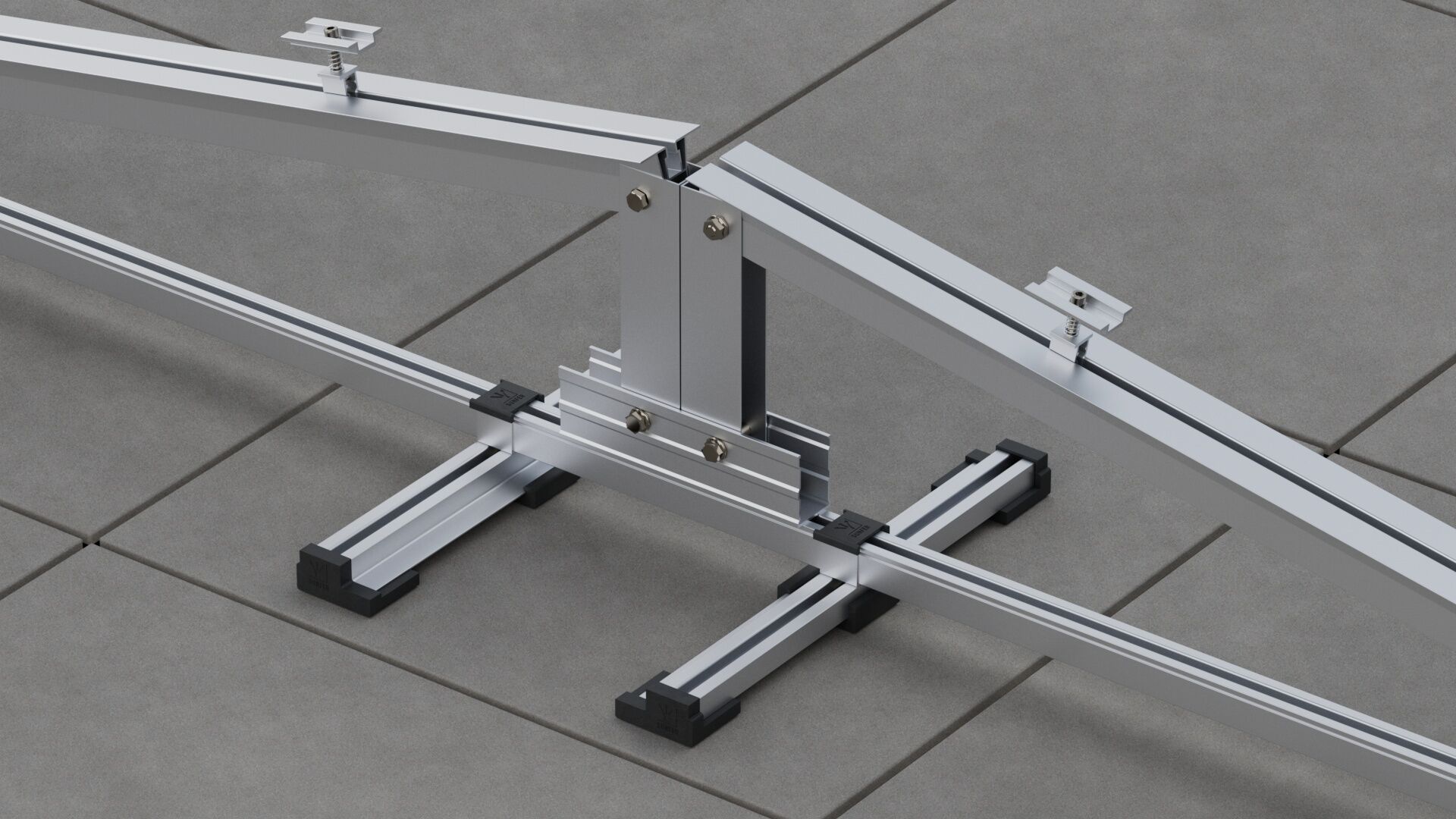

- Fijación sin perforación, mediante contrapesos (no incluidos).
- Compatible con módulos de hasta 2279 x 1150 mm y espesor de 28 a 40 mm.

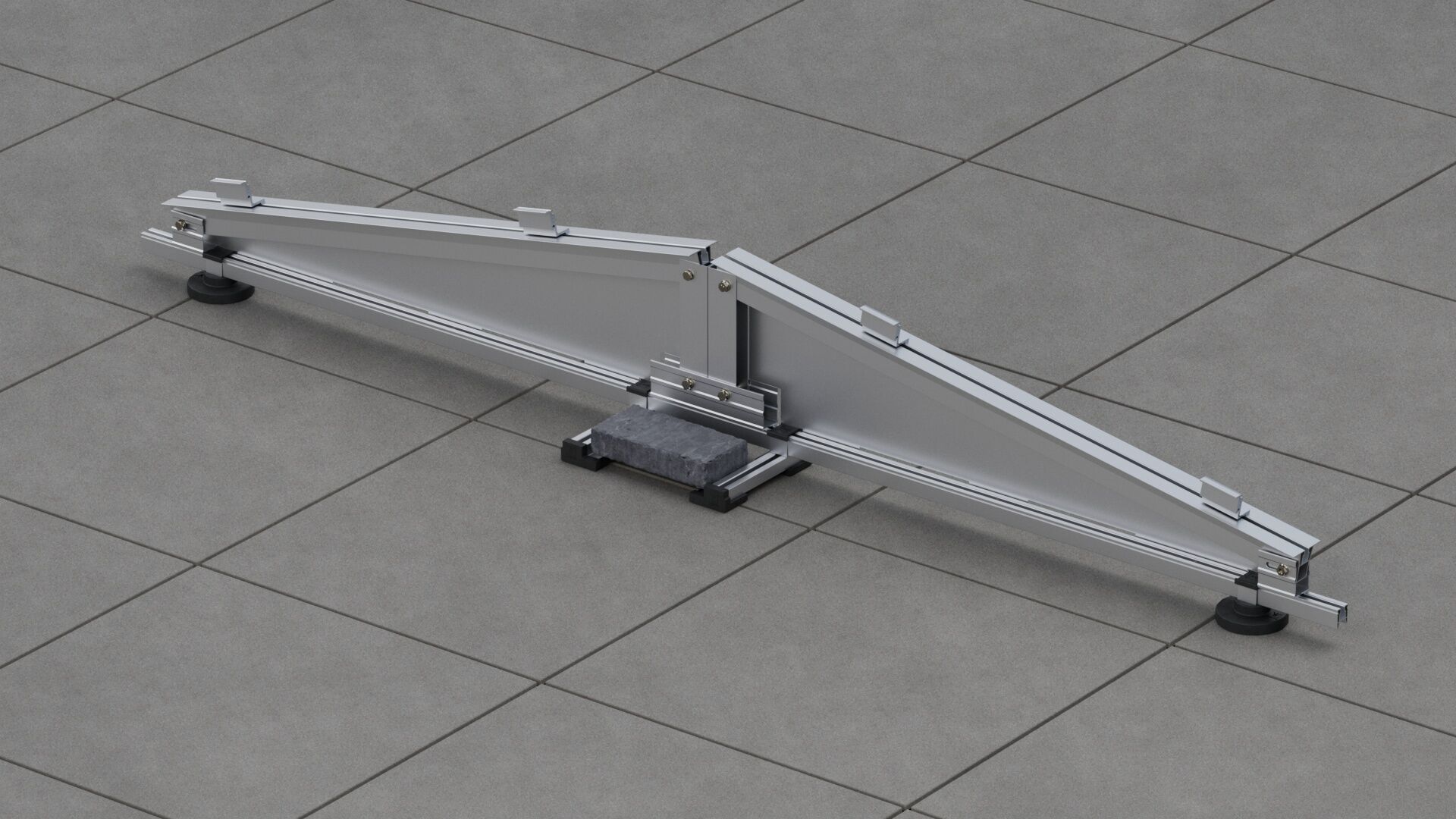

- Incluye: triángulos, perfiles, uniones, tapas, presores y tornillería de acero inoxidable A2-70.
- Par de apriete recomendado:
- Presores: 7 Nm
- Uniones: 20 Nm
- Tapas laterales: 6 Nm
- Material: Aluminio EN AW 6005A T6 y tornillería de acero inoxidable A2-70.
- Cumple con UNE-EN 1090-1:2011 + A1:2012 y marcado CE ES19/86524.
Ventajas:
- Instalación sin taladrar, ideal para cubiertas sensibles.
- Sistema robusto y preensamblado.
- Adaptable a configuraciones de uno o varios módulos.
- 100% reciclable y resistente a la intemperie.
